上海赛科石油化工有限责任公司安防监控成功案例

来源:本站原创 责任编辑:蜡笔没有心 浏览: 发表时间:2015/12/22 9:32:53
分享到:
  • 案例概况

【项目名称】:上海赛科石油化工有限责任公司安防监控成功案例

【工程内容】:防爆监控

【施工时间】:2009-5-22

【项目地址】:上海化学工业区南银河路557号

【项目概况】:上海赛科石油化工有限责任公司是由中国石油化工股份有限 公司、中国石化上海石油化工股份有限公司和BP华东投资有限公司分别按 30% 、20% 、50% 的比例出资组建的,总投资额约 27 亿美元,是目前国内最大的中外合资石化项目之一。润满为该化工厂在上海工业区内建设生产基地、办公大楼、物流中转、仓储项目,本工程涉及内容为:办公大楼智能化办公,生产、仓储区域的通信,重点生产、仓储区域监控,应急呼叫系统,物流中转智能化。本工程承包范围:建设单位提供的设计施工图及本工程招标文件所示的综合布线系统、闭路电视监控系统、广播呼叫系统、计算机网络系统、电话通信系统、综合楼设备的全部安装工程。包括系统配套设备的采购、系统调试、系统达标验收通过,不包括室内外桥架、管路、预埋底盒。


  • 设计方案

工程概述

1、闭路电视监控系统

闭路视频监控系统的监控范围包括:厂区出入口、各库房、储罐区、各装置操作室、综合楼走廊。闭路电视监控系统具有实时监控和记录园区动态、联动报警、自动记录证据的功能。设计时考虑重点生产区域,厂区生产装置,罐区库区防爆要求,以及具有防雨、夜间图像等要求,相应采取下列具体做法:

·在出入大门处安装高清晰摄像机,清晰显示进出车辆车牌号,进出车辆、人员情况;

·在各生产区域重点场所,安装符合国家有关化工安全生产规范的防爆护罩;

·各装置操作室、综合楼主要通道、各库房等重要部位,监控图像清晰;

·厂区各装置的监视器显示本装置摄像头所监控的画面,所有的画面采用光缆传输到综合楼二楼调度室统一记录。

2、广播呼叫系统

本次项目广播范围:该化工厂的广播系统覆盖整个公司的各生产装置29个点及厂区内6个点。本次广播呼叫系统主要完成下列功能:业务广播(如厂区生产业务广播)和自动紧急消防广播(如火灾人员疏散引导广播)。

3、电话通信系统

电话通信系统信息点区域包括:综合大楼各职能部门、各生产装置操作室、质检楼、备品备件仓库、门卫。其中一台程控交换机完成直线、内部分机功能;另外一台程控交换机完成生产调度自动接线功能。主机设备安装在综合楼二楼总控制室机房内。

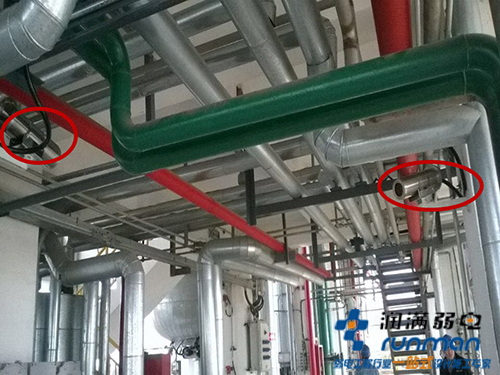

监控一角

工程实施

1、闭路电视监控系统配置和安装

·前端系统

摄像机选用高清晰彩色摄像机和高清晰彩色一体机,摄像机都配有相应的室内护罩、室外护罩、以及防爆护罩。6个彩色一体机带有云台,可控制摄像机拍摄角度和焦距。

·传输系统

视频信号传输采用光纤和同轴电缆传输,总控制室到各个厂区装置控制室全部采用光纤传输,光纤敷设在室外金属桥架或地下金属管道内。各个厂区装置控制室到监控区摄像机用同轴电缆传输,外加PVC管道。总控制室和各个厂区装置控制室可同时监控到图像。各个厂区装置摄像机的电源全部由各自厂区装置控制室供给。

·数字硬盘录像系统

录像机采用16路数字硬盘录像机,硬盘录像机内有3个320G的高速硬盘,动态录像可以存储一个月甚至更长时间。19"彩色显示器也安装在总控制室内。

2、实现功能

实时监控和记录园区动态,联动报警,自动记录证据。考虑重点生产区域,厂区生产装置,罐区库区防爆要求以及防雨、夜间图像等。主要包括:

·主出入大门,能清晰显示进出车辆车牌号、进出车辆、人员情况;

·各生产区域重点场所,监控符合国家有关化工安全生产规范;

·各装置操作室,监控操作清晰;

·综合楼,监控2楼和3楼主要通道,夜间监控;

·各库房,采用对通道或库房进出门方式监控,能看清库房进出情况,夜间监控。

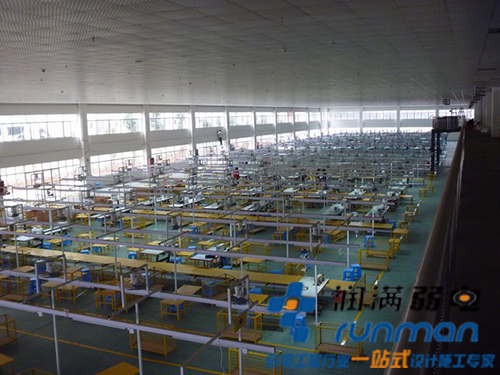

  • 施工现场
