润满科技完美解决上海申通中转中心仓库无线wifi覆盖方案整改

来源:本站原创 责任编辑:admin 浏览: 发表时间:2016/7/21 15:49:11
  • 案例概况

【项目名称】:上海申通物流中转中心无线wifi覆盖方案整改

【工程内容】:无线覆盖

【施工时间】:2016-7-18

【项目地址】:上海市青浦区赵重公路1888号(上海申通物流中转中心)

【项目概况】:上海申通物流中转中心为进一步完善物流服务质量,帮助客户完成商品入库、质检、存储、分拣、打包、配单、指派、出库、退换货等一系列工作,重新对中转中心的网络设备设施进行了方案调整,其中就有对网络布线以及无线wifi覆盖技术方案的重大调整。

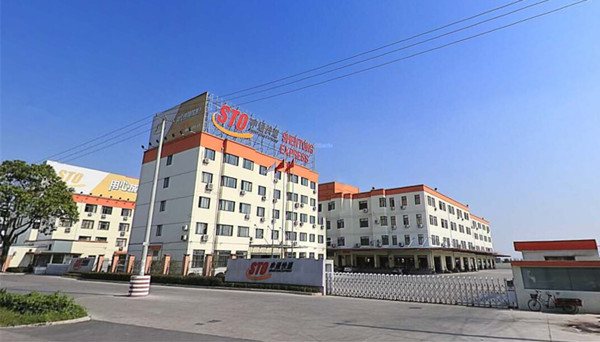

上海申通物流中转中心

  • 设计方案

上海申通中转中心无线wifi覆盖方案整改

上海申通中转中心无线wifi覆盖方案整改

  申通物流对于很多人来说都是有过接触的,尤其是喜欢网购的朋友更是毋庸置疑了。申通物流在全国拥有247个独立城市营业所,179个营业厅,1220个操作点,其物流网络基本覆盖到了全国地级市以上城市和发达地区县级/区级以上城市。

  近期,上海申通物流中转中心为进一步完善物流服务质量,帮助客户完成商品入库、质检、存储、分拣、打包、配单、指派、出库、退换货等一系列工作,重新对中转中心的网络设备设施进行了方案调整,其中就有对网络布线以及无线wifi覆盖技术方案的重大调整。

  申通中转中心无线wifi覆盖方案需求:

  1)实现中转中心的4大仓库无线全覆盖,实现快件扫描枪实时回传数据到中心服务器。

  2)单个无线AP多SSID,实现办公的SSID分配办公网段和扫描业务的SSID分配业务网段,并且互相隔离。

  3)全面的安全防护体系,三层交换机划分多网段,保障呼叫中心的网络电话稳定可靠。

  4)无线AP可以集中管控,只有登记的MAC地址才能接入无线网络,保障无线网络的安全、可控。

  5)通过无线wifi覆盖技术的 应用来实现健全的售后服务,更好地帮助客户完成商品入库、质检、存储、分拣、打包、配单、指派、出库、退换货等一系列工作。

  三、网络设计

  1、拓扑图

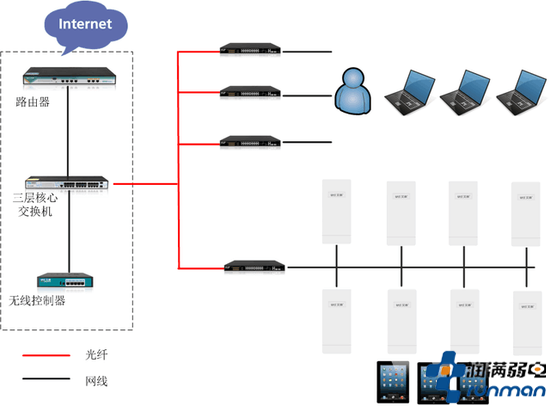

申通物流中转中心无线wifi覆盖整改方案拓扑图

  2、产品型号及功能

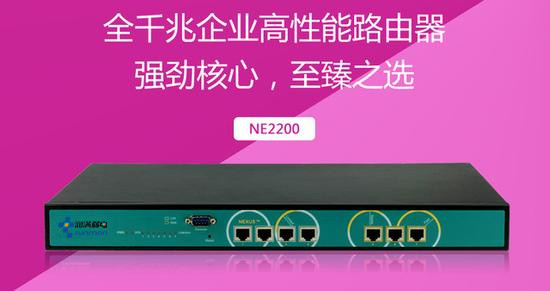

  1)NE2200网关

  润满科技采用NE2200是智尊系列高性能网关产品。NE2200采用全新的高性能网络专用核心处理器,主频高达1.8GHz,独特3WAN/4LAN全千兆设计,业界高配DDR3内存,成倍提升内存处理能力。相比其他品牌在内存处理能力方面表现更为快速、强劲。

申通物流中转中心无线wifi覆盖整改方案NE2200网关

  2)ST3528F万兆交换机

  ST3528F是一款增强型IPv6三层万兆交换机,其提供24个千兆以太网接口(RJ-45),4个万兆SFP+光口,2个管理端口,是润满科技专为申通物流中转中心构建万兆网络需求而设计的万兆无阻塞交换机;其提供丰富的端口类型,支持二层线速转发,提供全面的安全防护体系,具有丰富的VLAN功能、完善的QoS策略等。

申通物流中转中心无线wifi覆盖整改方案万兆交换机

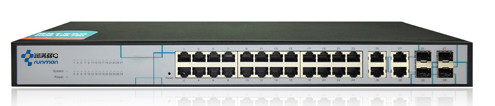

  3)SL1628F POE交换机

  SL1628F是一款千兆上联管理型交换机,提供24个10/100M自适应RJ-45口、4个10/100/1000M自适应RJ-45口和4个千兆SFP光口(与4 个千兆以太网端口复用),支持丰富的交换特性,包括:端口VLAN、IEEE802.1QTAGVPN、端口汇聚、端口镜像、二层防环、QoS、DHCP 欺骗防御、IP/MAC绑定等。

申通物流中转中心无线wifi覆盖整改方案千兆管理型交换机

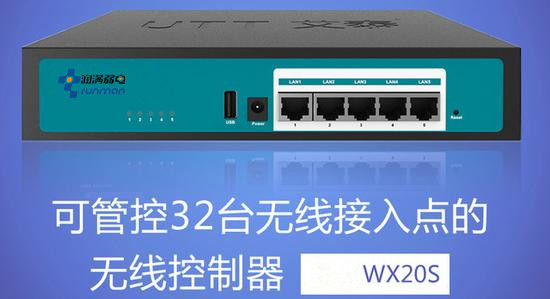

  4)WX20S无线控制器

  WX20S是一款能管控32台AP的无线控制器,其支持5个百兆自适应接口,1个USB接口,能为网络中AP的配置和管理提供专一的方式,对AP的管理包括:配置修改、下发配置、软件升级、服务区配置、无线发射功率调节、二层快速漫游等,是一款适用与酒店、咖啡厅、企业、连锁机构等有无线集中管控需求的无线控制器。

申通物流中转中心无线wifi覆盖整改方案无线控制器

  5)WA3000N壁挂式无线AP

  WA3000N是一款专为远距离无线覆盖而设计壁挂式AP,其是为商场、停车场、火车站等室内大型公共场所而设计的WiFi接入点,其内置2根12dBi高增益、双极化定向天线,支持802.11n标准,采用2X2MIMO技术,无线传输速率可达300Mbps,并提供2个百兆自适应RJ-45口,且其中1个RJ-45 口支持PassivePoE受电。WA3000NAP支持FATAP/FITAP系统模式,FATAP模式下支持AP、WDS工作模式,可独立进行组网;FITAP模式下与其他系列无线控制器AC配套使用,可实现无线集中管控。

申通物流中转中心无线wifi覆盖整改方案壁挂式无线AP

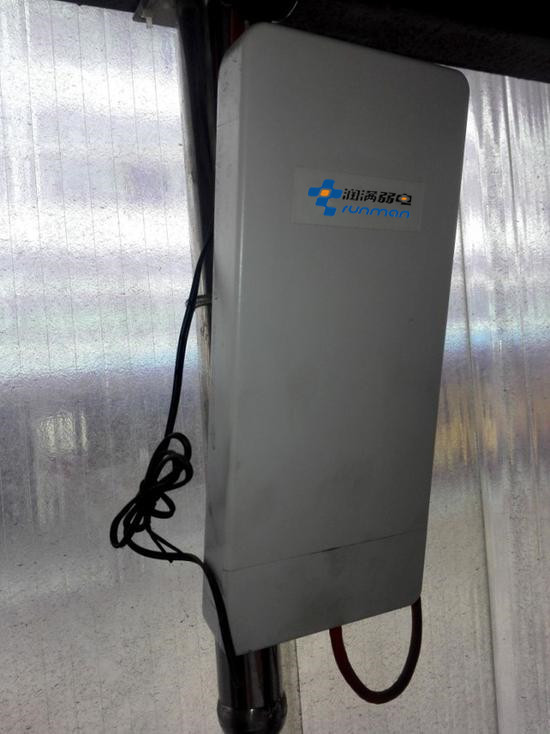

  四、现场效果

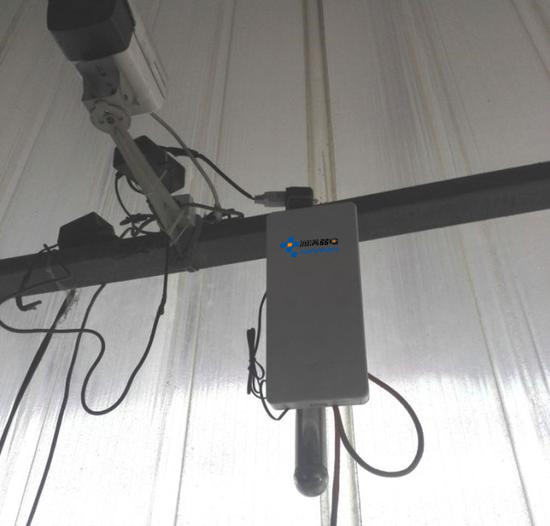

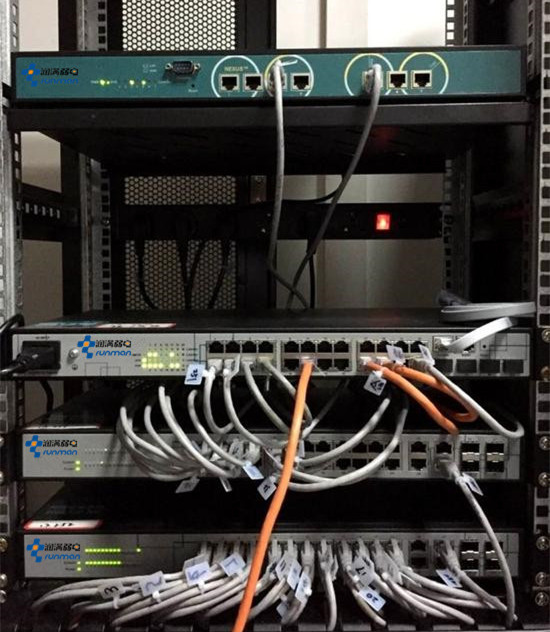

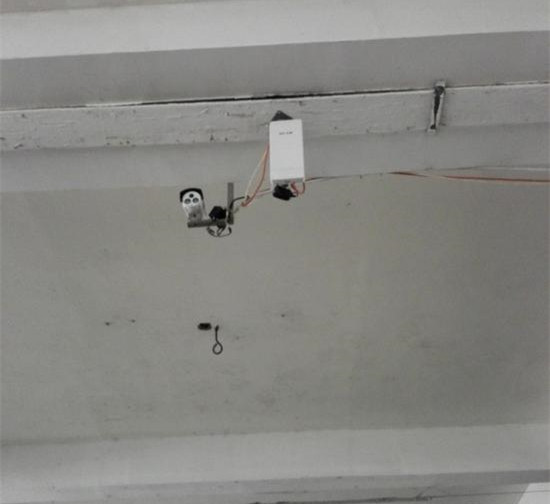

申通物流中转中心无线wifi覆盖整改方案现场效果图
申通物流中转中心无线wifi覆盖整改方案现场效果图
申通物流中转中心无线wifi覆盖整改方案现场效果图
