【仓库无线覆盖】上海益嘉物流无线wifi覆盖项目

来源:本站原创 责任编辑:admin 浏览: 发表时间:2017/8/10 15:19:14
分享到:
  • 案例概况

  【项目名称】:上海益嘉物流无线wifi覆盖项目

  【工程内容】:无线覆盖、综合布线、安防监控、机房建设

  【施工时间】:2017-7-18

  【项目地址】:上海市浦东新区东胜路229号普洛斯合庆物流园

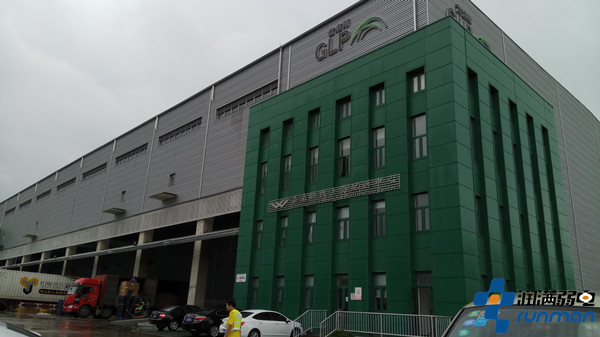

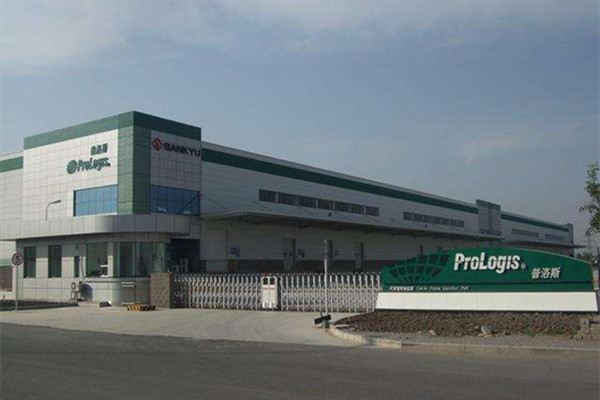

浦东新区普洛斯物流园

  【项目概况】:本工程为“上海益嘉物流有限公司”仓储区域的WIFI无线网络覆盖工程。 因目前物流行业信息自动化办公的要求越来越高,随之对无线网络的需求也日趋强烈。益嘉物流传统的数据采集方式已经无法满足管理应用上的需要,因此该项目主要通过无线信号的覆盖,实现快速、稳定、灵活地对物流数据进行采集,满足移动办公的需求。该项目通过对仓库作业区域AP设备的布点安装,实现WIFI信号的整体覆盖。所有AP通过网线汇聚至机柜POE供电交换机,最终再通过光缆接入机房主干网络。另外在机房旁挂一台AC控制器,对所有的AP设备进行统一管控。

  • 设计方案

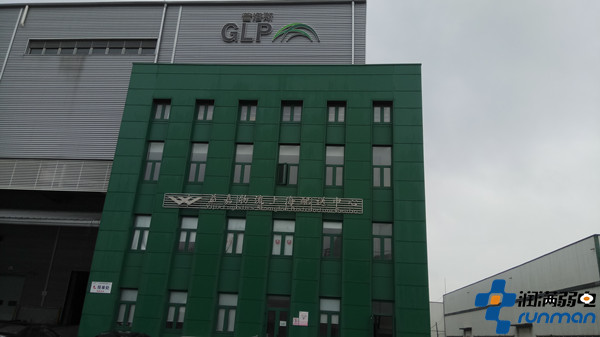

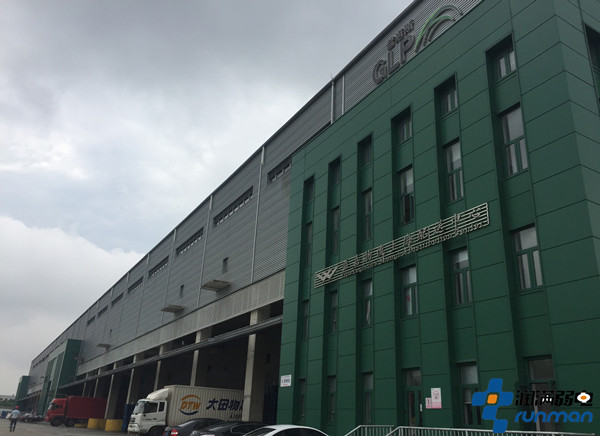

浦东新区普洛斯物流园

  本工程为“上海益嘉物流有限公司”仓储区域的WIFI无线网络覆盖工程。 因目前物流行业信息自动化办公的要求越来越高,随之对无线网络的需求也日趋强烈。益嘉物流传统的数据采集方式已经无法满足管理应用上的需要,因此该项目主要通过无线信号的覆盖,实现快速、稳定、灵活地对物流数据进行采集,满足移动办公的需求。该项目通过对仓库作业区域AP设备的布点安装,实现WIFI信号的整体覆盖。所有AP通过网线汇聚至机柜POE供电交换机,最终再通过光缆接入机房主干网络。另外在机房旁挂一台AC控制器,对所有的AP设备进行统一管控。

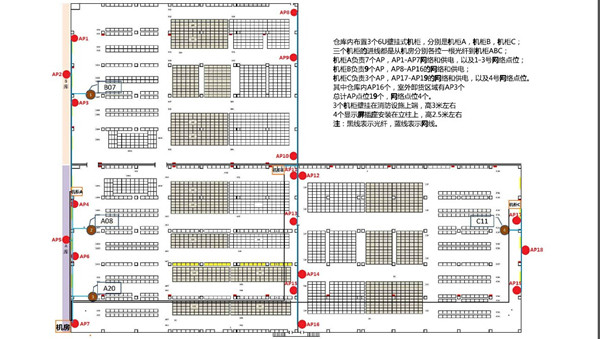

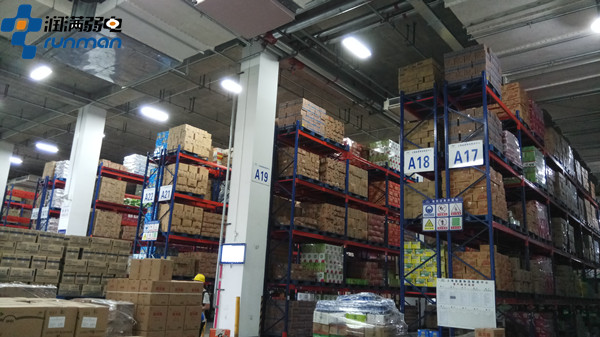

益嘉物流仓库无线wifi覆盖
益嘉物流仓库无线wifi覆盖
益嘉物流仓库无线wifi覆盖


  工程设计和实施要求:

  为确保工程的顺利进行和质量的达标,对该项目的链路设计、网络传输、施工等方面做出了如下要求:



  1、网络拓扑结构设计清晰,物理线路采用星型结构,便于提高可靠性和传输效率;

  2、AP接入层满足100Mbps传输,主干网络传输满足1Gbps传输速率;

  3、AP到POE接入层交换机布线距离不超过100m,采用六类网线;交换机接入到中心机房,通过光缆;

  4、施工过程严格遵守各项法律法规,以及合同中相关规定,安全第一,不影响工人现场作业;

  5、线路布放规整,通过金属桥架和PVC阻燃材料进行穿线连接;

  6、设备安装位置符合现场标准,不与其他系统产生冲突;

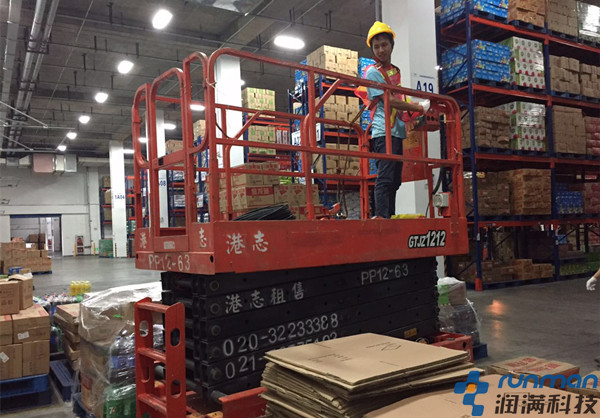

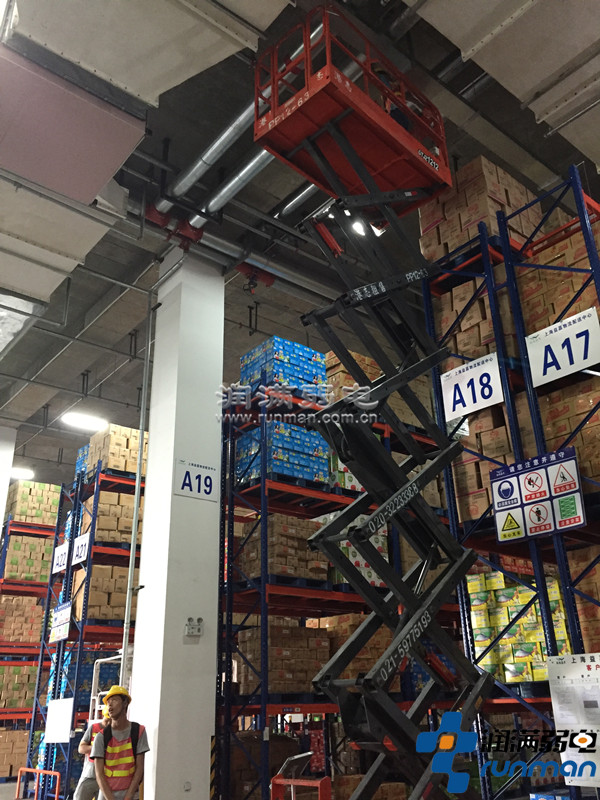

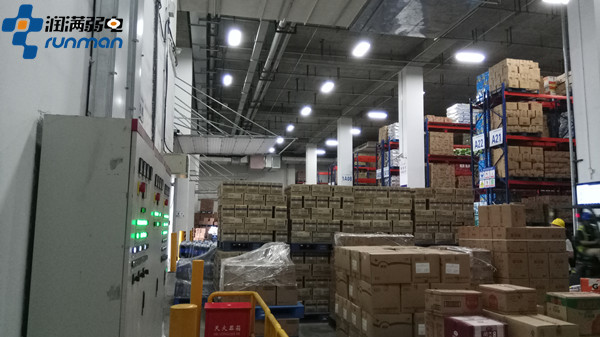

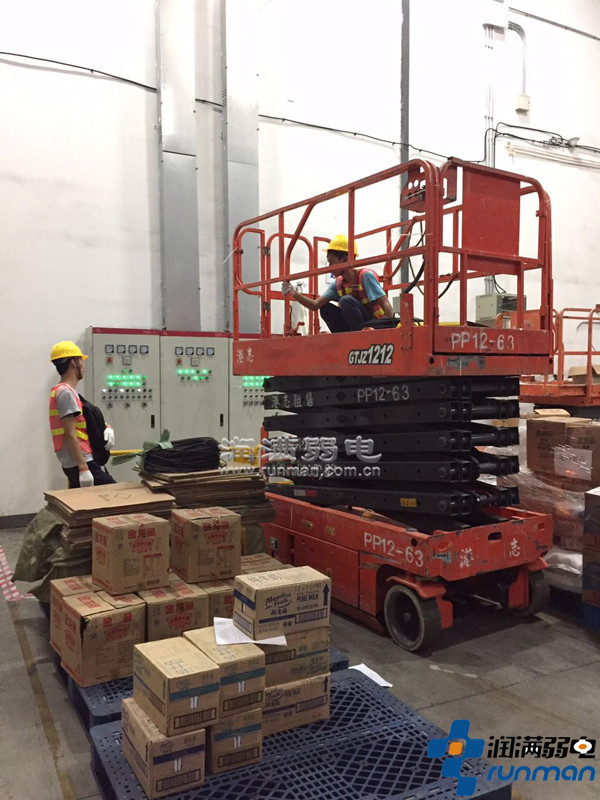

益嘉物流仓库无线wifi覆盖施工1
益嘉物流仓库无线wifi覆盖施工2
益嘉物流仓库无线wifi覆盖施工3
益嘉物流仓库无线wifi覆盖施工4
益嘉物流仓库无线wifi覆盖施工5

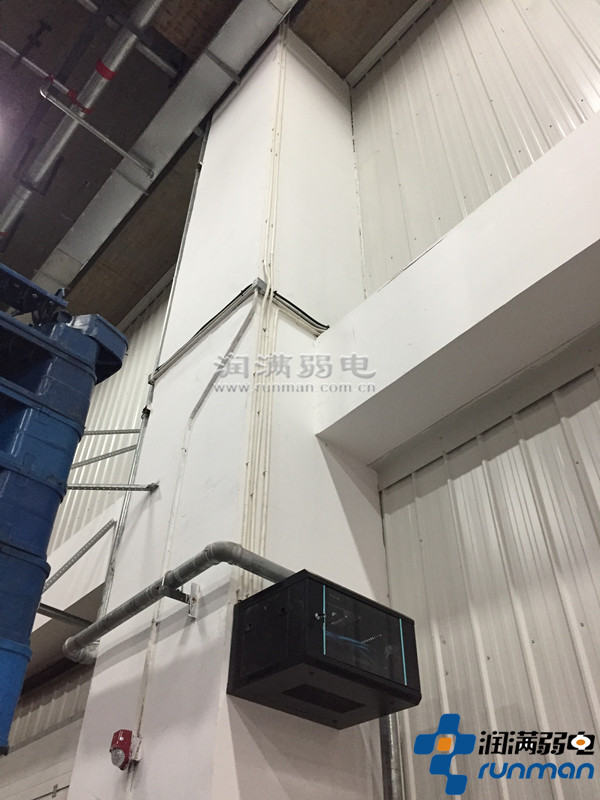

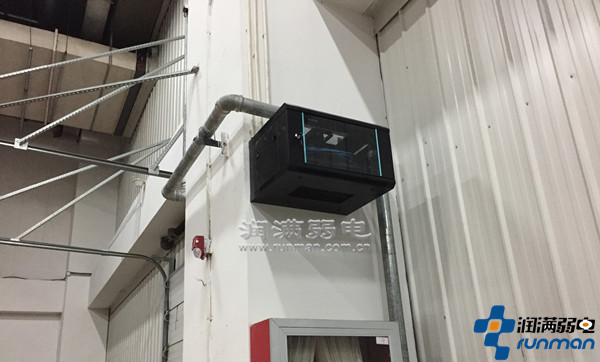

益嘉物流仓库无线wifi覆盖机柜安装

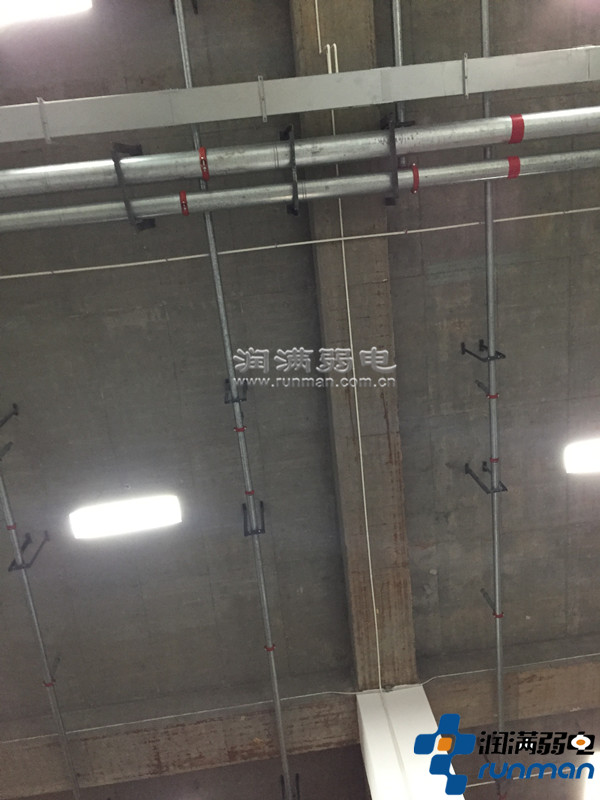

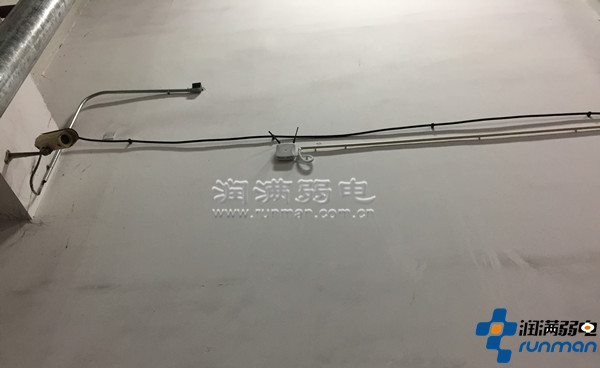

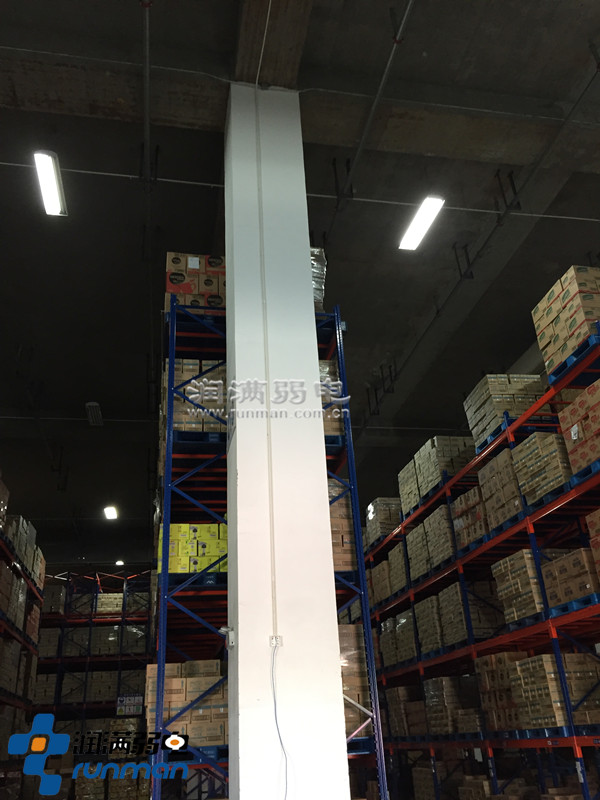

益嘉物流仓库无线wifi覆盖规范走线施工


  工程实施:

  1、排管、布线施工内容:

  六类网线(AP连接POE交换机);

  4芯光缆(POE交换机接入机房的汇聚交换机)

  PVC管的部署;

  完工情况:线材根据现场桥架通道进行布放,PVC管路铺设整齐,达到了规范、隐蔽、美观的施工效果。光缆采用热熔方式进行现场光纤熔接,稳定搭建光纤链路。

  2、机柜、无线设备、网络面板、交换机的安装部署:

  机柜的壁挂安装(6U小机柜的安装);

  无线AP的壁挂安装(AP挂墙、连通测试);

  网络点位的安装(网络面板、连通测试)

  POE交换机的部署;

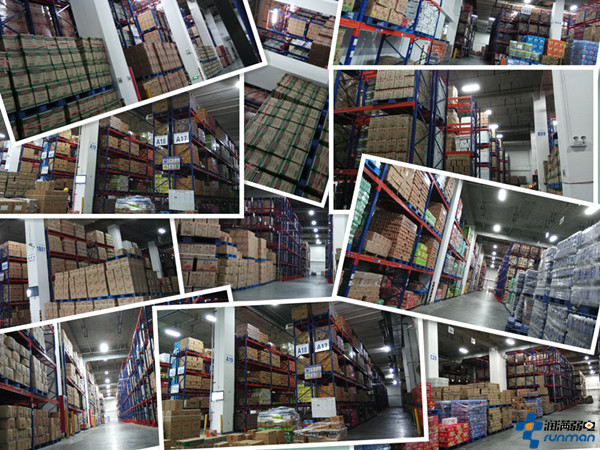

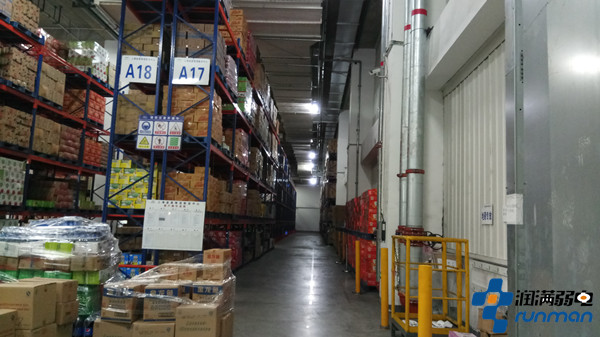

益嘉物流仓库图1
益嘉物流仓库图2
益嘉物流仓库图3
益嘉物流仓库图4

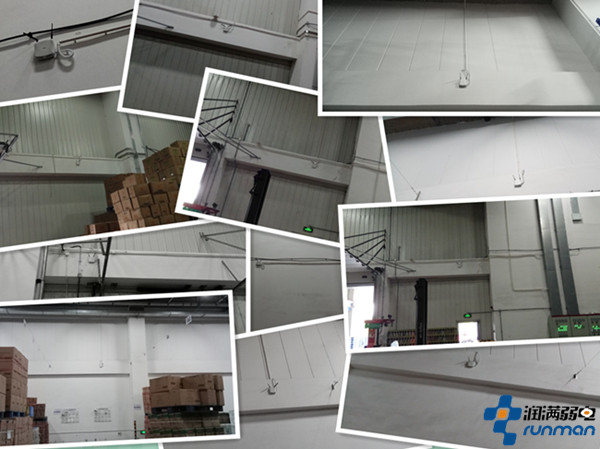

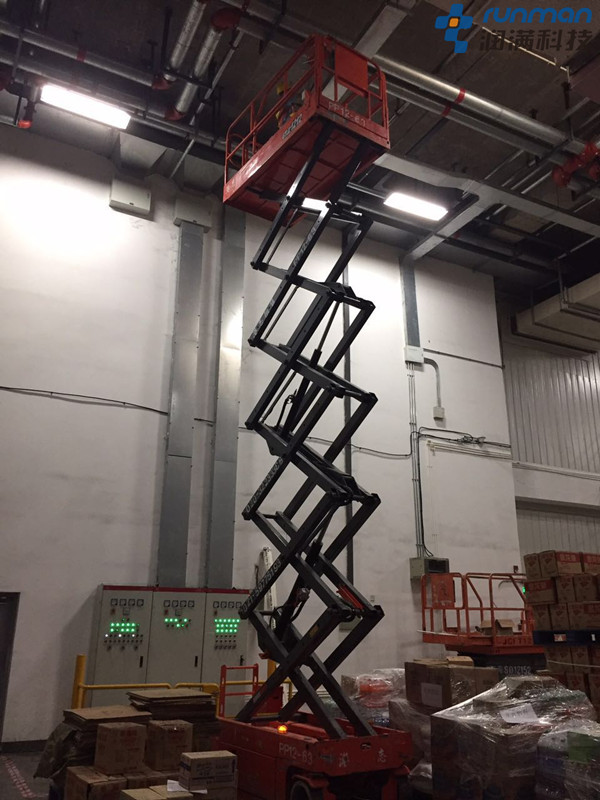

益嘉物流仓库无线AP布点施工
益嘉物流仓库无线AP布点施工

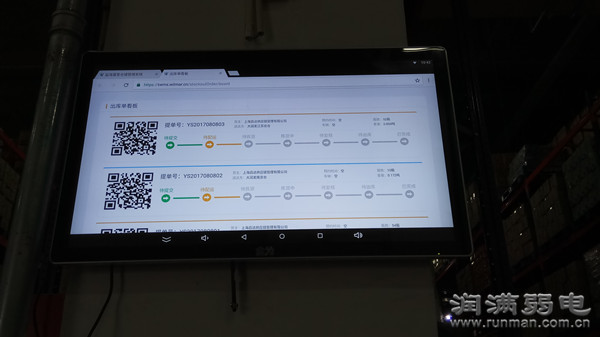

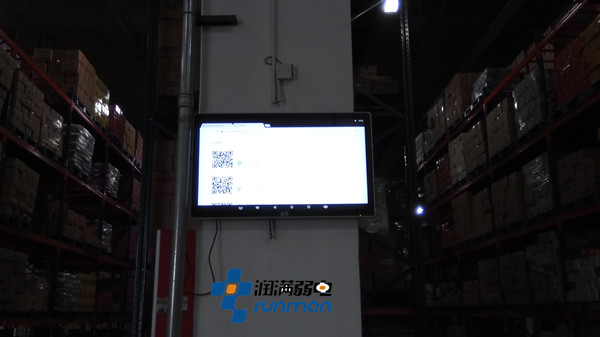

  完工情况:机柜位置根据现场要求,与相关部门确认后,安装在消防设备上方离地3m高的位置,不影响叉车作业,同时注意了安全防范;AP均采用壁挂安装,接线整体,位置统一,高度4.5m;网络面板安装在立柱上方离地面2.5m高的位置,方便后续显示器的使用。
