上海新天地办公楼综合布线成功案例

来源:本站原创 责任编辑:蜡笔没有心 浏览: 发表时间:2015/11/26 16:24:07
分享到:
  • 案例概况

【项目名称】:上海新天地办公楼综合布线成功案例

【工程内容】:综合布线、安防监控、公共广播系统

【施工时间】:2013-5-7

【项目地址】:上海市黄浦区太仓路181弄

【项目概况】:上海新天地以中西合璧、新旧结合的海派文化为基调,将上海特有的传统石库门旧里弄与

充满现代感癿新建筑群融为一体,创建既具传统风貌,又具现代化功能设斲癿聚会场所,提供餐饮、零售、娱乐、文化及服务式公寓等设施,露天茶座及酒吧、广场表演和步行街等特色,令项目倍添新意。上海新天地别具特色癿建筑风格获得广泛癿赞赏。


  • 设计方案

用户需求分析

智能化工程在结构、系统、服务、管理及几者之间进行优化组合,实现通信自动化、建筑设备管理自动化、办公自动化,达到安全、高效、节能、舒适、便利的建筑环境。综合布线系统是智能化系统的基础,为智能化各个子系统提供高速、稳定、可靠的传输物理通道,是智能化系统的重要组成部分,应是一个合理的高标准的布线系统,系统能支持当前普遍应用的各种网络、标准通信协议,以实现语音、数据、视频、多媒体等信息的传输。

综合布线系统总体设计与建设应当综合考虑系统的先进性、开放性、实用性、经济性、高效性、安全可靠性和易管理维护性的平衡,本着从需求的角度出发,遵循“投资合理、统一规划、立足现状、适度超前”的设计建设思想,既满足客户目前的应用需求,又考虑今后技术的发展趋势,并具有承载语音、数据、IPTV、TDM等多种业务的综合接入能力。

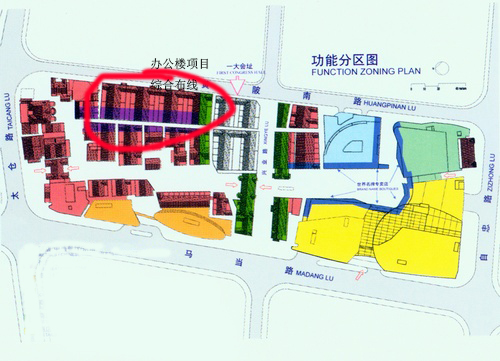

施工地方平面图

综合布线总体方案

网络(一)由于信息点较多,设计方案拟采用美国西蒙6类低烟无卤布线和MapIT G2智能管理布线产品;网络(二)、物管网络拟采用美国西蒙6类低烟无卤布线产品;接入网络拟运用EPON接入技术的整体解决方案,对于1、2号楼小型租售型公司、裙楼商业的办公管理网络、语音通信采用光纤到办公室(FTTO+LAN)方式接入,对于3号楼建设单位办公管理网络、语音通信网络采用光纤到楼(FTTB+LAN)方式接入。

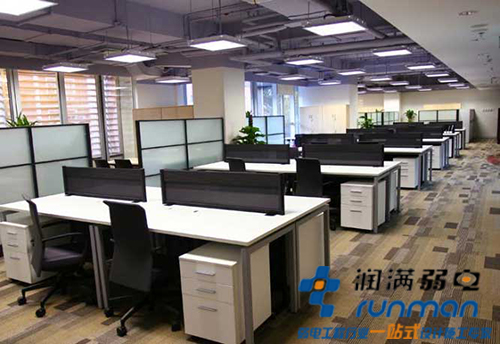

整洁的办公室

所有信息出口采用标准的RJ45接口,以统一的线路规格和设备接口,使任意信息点均能接插不同类型的终端设备,提高通信布线的易用性、互换性。

忙碌的工作人员

网络(一)综合布线方案设计

建设单位办公管理网络、语音通信网络机房设置在3#楼5层信息网络机房,综合布线系统由工作区子系统、水平子系统、管理子系统、主干子系统、设备间子系统组成,采用模块化设计和分层星型网络拓扑结构组网。

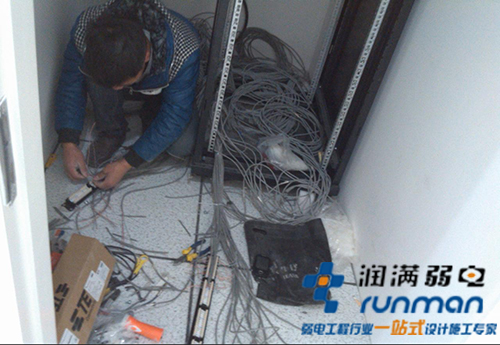

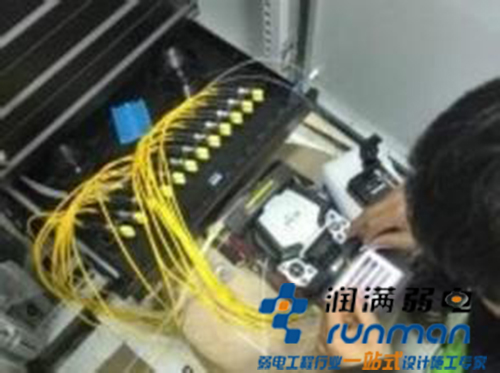

  • 施工现场
prev
next
  • 联系润满

上海润满计算机科技有限公司
服务热线:400-820-3730
公司电话:021-62907751
公司官网:www.runman.com.cn
公司地址:上海市徐汇区龙华西路585号华富大厦B座18-B2室

  本文关键词: 综合布线
