华西村华西集团综合布线成功案例

来源:本站原创 责任编辑:蜡笔没有心 浏览: 发表时间:2015/11/27 14:39:33
  • 案例概况

【项目名称】:华西村综合布线成功案例

【工程内容】:综合布线

【施工时间】:2008-6-28

【项目地址】:江苏省江阴市华西村江苏华西国际贸易有限公司

【项目概况】:江苏华西集团公司,是全国大型一档乡镇企业、全国先进乡镇企业、全国文明乡镇企业、全国乡镇企业科技工业园、全国思想政治工作先进单位等。所生产的面料、西服、化纤、针织染整、线材、热带、法兰等系列产品,现已发展到1000多个品种,10000多个规格,并远销亚、欧、美洲等40多个国家和地区。全村共有380户,1520人,面积0.96平方公里。

通常建筑物综合布线系统涉及六个子系统,而住宅布线系统通常包括以下三个部分,工作区;水平区;管理区。此外,对于多层住宅或大厦而言,系统还包括楼内布线与小区干线布线部分。


  • 设计方案

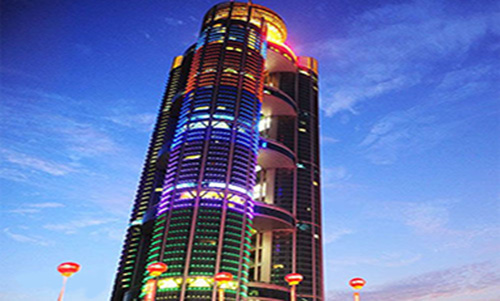

华西集团

江苏华西集团公司,是全国大型一档乡镇企业、全国先进乡镇企业、全国文明乡镇企业、全国乡镇企业科技工业园、全国思想政治工作先进单位等。所生产的面料、西服、化纤、针织染整、线材、热带、法兰等系列产品,现已发展到1000多个品种,10000多个规格,并远销亚、欧、美洲等40多个国家和地区。全村共有380户,1520人,面积0.96平方公里。

通常建筑物综合布线系统涉及六个子系统,而住宅布线系统通常包括以下三个部分,工作区;水平区;管理区。此外,对于多层住宅或大厦而言,系统还包括楼内布线与小区干线布线部分。

住宅工作区主要由面板和插座模块组成。在家庭各房间内安装的插座可选用不同类型的模块,如5类模块、电视模块、光纤模块、视音频模块等。另外,根据要求可选配不同式样的面板,如英式、美式、86式、单口、双口、三口、四口面板等。

楼内布线采用星型拓扑结构,所使用的介质包括UTP及75Ω同轴电缆。其布线的等级根据具体情况而定,不管要用哪一个等级的方案,都需要在一个住宅住户中设置一个多媒体布线系统接线箱,它可把家庭内部的配线箱与大楼的中间配线箱和小区的主配线架连接在一起。根据不同的小区规划,可选择1-2根5类非屏蔽双绞线和1-2根75Ω同轴电缆线入户。可选择的主干线布线方案为每一个楼梯单元或一幢楼设置一个中间配线箱。

通常,采用星型拓扑结构的连接方式,所采用的传输介质包括光缆、UTP、同轴电缆。均需采用管道或胶管保护,选用RJ45插座和高频接线模块,并提供光纤接口及其它功能模块的布线设备。

对于小区的主干线可在每个建筑物内设置一个中间配线间的基础上再通过建筑物之间主干连接小区(园区)的主配线管理中心。一般建议采用光缆传输数据,语音的传输采用大对数UTP,视频传输采用75Ω同轴电缆。主配线间一般设在小区的物业管理中心,根据应用的不同,可选用铜缆配线架,同轴电缆混合配线器和光缆配线架。

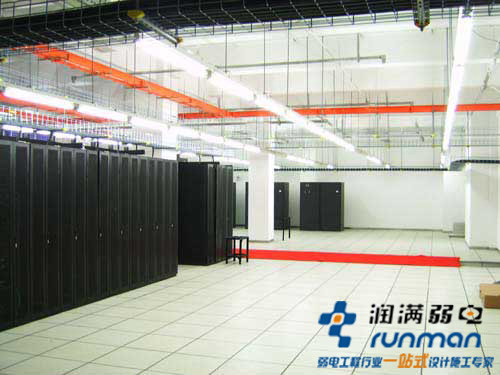

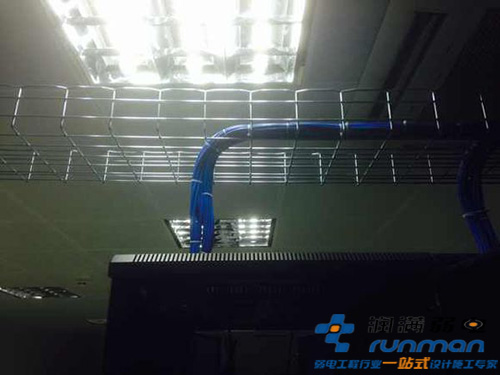

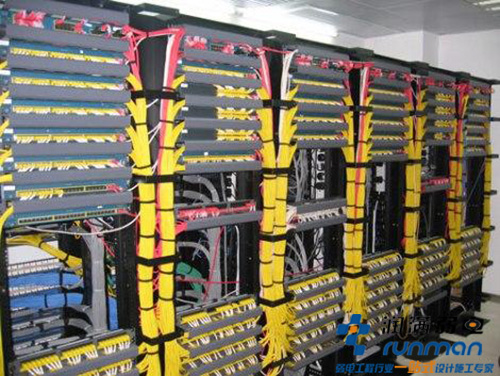

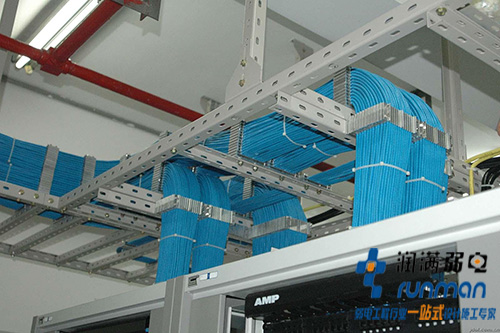

  • 施工现场
prev
next
  • 联系润满

上海润满计算机科技有限公司
服务热线:400-820-3730
公司电话:021-62907751
公司官网:www.runman.com.cn
公司地址:上海市徐汇区龙华西路585号华富大厦B座18-B2室

  本文关键词: 综合布线
