联华超市(上海)曹八店综合布线成功案例

来源:本站原创 责任编辑:蜡笔没有心 浏览: 发表时间:2015/11/27 15:06:17
分享到:
  • 案例概况

【项目名称】:联华超市(上海)曹八店综合布线成功案例

【工程内容】:综合布线

【施工时间】:2006-8-13

【项目地址】:上海市普陀区南石一路55号

【项目概况】:联华超市股份有限公司(联华超市)于1991年起在上海开展业务,于19余年间,以直接经营、加盟经营和并购方式发展成为一家具备全国网点布局、业态最齐全的零售连锁超市公司。联华超市一直紧守“顾客第一,唯一的第一”的理念,采取以客为本的市场策略,旨在以具竞争力的价格提供品种繁多的优质商品和增值服务,为顾客提供愉快的购物体验。我们润满也一直遵循这个理念,为其成功部署布线系统。


  • 设计方案

联华超市股份有限公司(联华超市)于1991年起在上海开展业务,于19余年间,以直接经营、加盟经营和并购方式发展成为一家具备全国网点布局、业态最齐全的零售连锁超市公司。联华超市一直紧守“顾客第一,唯一的第一”的理念,采取以客为本的市场策略,旨在以具竞争力的价格提供品种繁多的优质商品和增值服务,为顾客提供愉快的购物体验。我们润满也一直遵循这个理念,为其成功部署综合布线系统。

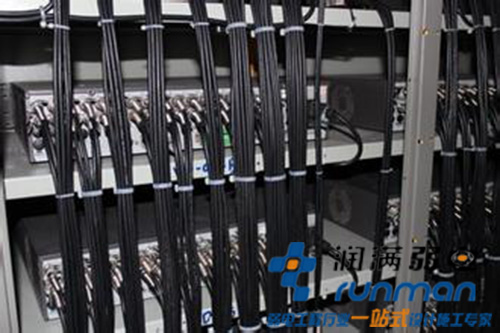

机房

管线敷设方案

(一) 传输方式的选择

1、图像信号传输

本系统采用同轴电缆传输视频信号的视频传输方式。

2、系统控制信号传输

监控系统控制信号采用标准RS-485的控制方式;

报警系统采用本公司定制的专用多芯线直接传输控制信号。

(二) 线路的设计

本系统在线路的设计和施工时有以下几个方面的特点:

1、 路径短捷、安全可靠、施工维护方便;

2、 避开恶劣环境条件或易使管线损伤的地段;

3、 不与其它管线等障碍物交叉跨越;

4、 管线选配

根据设计图纸要求选配电缆;

视频传输线选用SYV75-5-4专业电缆;报警传输线选用RVV4*16和RVV2*16专业电缆;电源传输线选用RVV2*32专业电缆。

室外设备连接电缆时,宜从设备的下部进线;

电缆长度应逐盘核对并根据设计图上各段线路长度来选配电缆,以避免电缆的接续;当电缆接续时应采用专用接插件;

5、 线路敷设

A、  必须按图纸进行敷设,施工质量应符合《电力工程电缆设计规范》;

B、  电缆的弯曲半径大于电缆直径的15倍;

C、  敷设管道线之前应先清刷管孔;

D、  管孔内预设一根镀锌铁线;

E、穿放电缆时宜涂滑石粉;

F、管口与电缆间衬垫铝皮,铝皮应包在管口上进入管孔的电缆应保持平直,并应采取防潮、防腐、防鼠等处理措施;

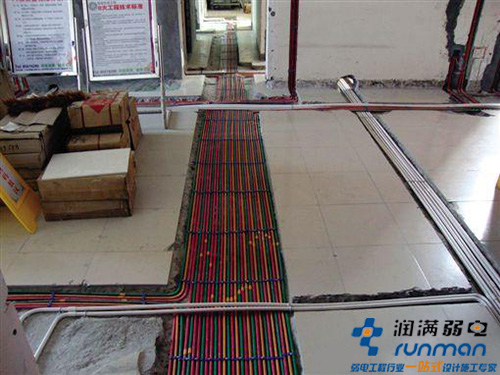

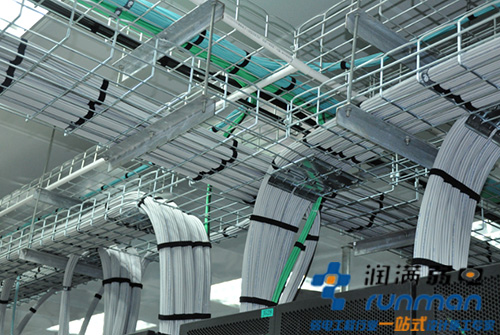

  • 施工现场
prev
next
