上海虹桥元一希尔顿酒店网络综合布线工程

来源:本站原创 责任编辑:admin 浏览: 发表时间:2016/1/13 11:46:21
分享到:
  • 案例概况

  【项目名称】:上海虹桥元一希尔顿酒店网络综合布线工程

  【工程内容】:综合布线

  【施工时间】:2010年

  【项目地址】: 上海闵行区红松东路1116号

上海虹桥元一希尔顿酒店网络综合布线工程

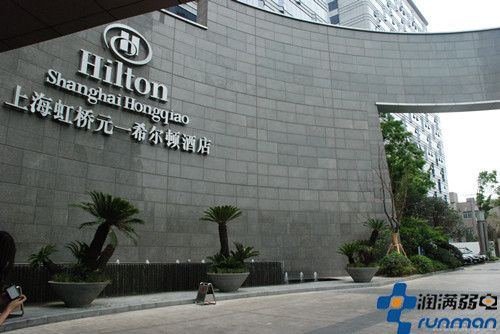

  【项目概况】:上海虹桥元一希尔顿酒店坐落于上海市闵行区红松东路1116号,位于虹桥枢纽商业中心,酒店拥有三座大楼,周围轨道交通便捷,四周云集各类高端时尚购物中心、娱乐设施。领馆别墅,高档住宅区近在咫尺。上海润满综合布线为上海希尔顿酒店提供楼宇设备自控系统、会议系统、IDS信息发布系统、背景音乐系统、电子无线巡更系统、无线对讲系统、调光系统、综合布线系统、保安监控系统、客房控制系统、多媒体面板及与电视相连之线缆系统、弱电线槽及桥架、电梯对讲及集控系统、不间断电源系统、卫星接收及有线电视系统等。

  • 设计方案

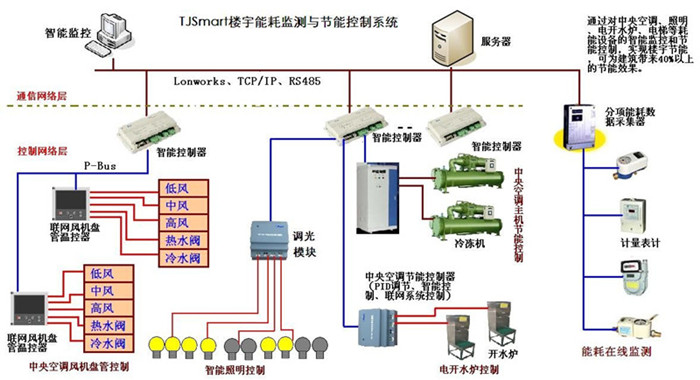

  上海润满综合布线为上海虹桥元一希尔顿酒店提供楼宇设备自控系统、会议系统、IDS信息发布系统、背景音乐系统、电子无线巡更系统、无线对讲系统、调光系统、综合布线系统、保安监控系统、客房控制系统、多媒体面板及与电视相连之线缆系统、弱电线槽及桥架、电梯对讲及集控系统、不间断电源系统、卫星接收及有线电视系统等。

  上海虹桥元一希尔顿酒店,拥有三座大楼,周围轨道交通便捷,四周云集各类高端时尚购物中心、娱乐设施。领馆别墅,高档住宅区近在咫尺。酒店拥有各式客房628间套,客房拥有明亮的落地窗户、宽敞的办公区域及高速宽带接入。酒店提供多种餐饮,包括具有上海、四川和广东口味的中餐,李奥纳多的意大利大餐,连天阁的特色自助和休闲点菜,餐毕可在大堂吧静安廊和吧三十九小憩。酒店拥有占地32000平方英尺的现代化全功能SPA馆、健身中心、网球场及壁球馆、美发中心。各系统设计概要介绍:

虹桥元一希尔顿酒店综合布线通讯自动化系统

  【语音及数据综合布线系统】:

  虹桥元一希尔顿酒店弱电工程的综合布线系统采用星型物理结构,通过不同的适配器和网络设备构成不同的逻辑结构,适合于通讯系统,计算机系统和其他智能化管理系统的需求。该工程主干部分为一级,其星型结构的中心设在网络机房内,分别向各楼层配线间引出语音主干和数据主干;水平部分为二级,二级星型结构的中心设在各楼层分配线间内,由相应的配线架引出水平线缆辐射到相关信息点。

  出于整个综合布线系统兼容性、统一性考虑,大楼内数据主干全部采用室内多模光缆。为考虑到数据系统主干线的通信容量大,要求素缎高,可靠性高,重要性高,数据主干内预留一定余量留作今后的发展。其中从网络中心机房到各弱电管理间之间的数据主干采用6芯室内多模光缆。语音主干采用三类大对数双绞线,语音主干线缆中预留30%的余量。主干支持千兆太网、24Gbps ATM等250MHz以上宽带数据应用及高达550HMz的宽带语音应用,不仅能满足现有语音、数据、图像等传输的要求,更为今后的业务发展做好了准备。水平区子系统采用六类产品,满足语音、数据、图文、视频等通讯的需要。

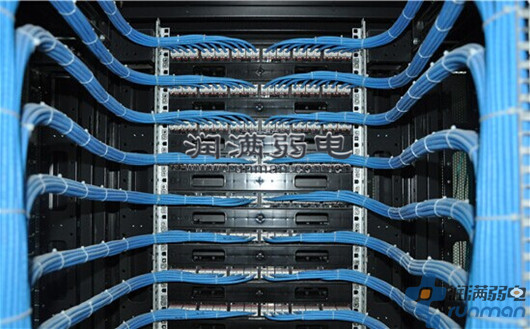

  在各楼层弱电间设有管理配线架,水平数据和语音配线架均采用模块化配线架,语音主干线缆端接采用卡接式型配线架;数据主干光缆配线架采用空面板配线箱及模块的配线架,以上配线架均放置于标准机柜内,链接垂直光缆及网络设备等,十分易于管理。

  本设计方案可实现的功能有:在公共场所、会议室、宴会厅、重要地点、客房可以实现无线上网冲浪,无线手机的应用;网络内部分为酒店内网和外网,其中内网为酒店自己内部交流数据的网络,在客房等处内网则与VOD点播服务器连接,用于实现客人的VOD点播需求,外网则与互联网连接,并通过无线覆盖,提供用户全新的移动化酒店享受;在办公室、客房、其他重要地点设置有语音点,并且可以根据需要和数据点进行轻易的转换。

  【计算机网络系统】:

  整个酒店分酒店管理网和客房用户网,物理相互隔离。酒店内部网络拓扑为星型结构,核心配置高性能的三层交换机,并作双机热备;楼层使用堆叠交换机,10/100M交换到桌面,每个堆叠组使用2根1000M光纤连接到核心交换机。酒店外部网络为星型结构,核心配置高性能的三层交换机;楼层使用堆叠交换机,10/100M交换到桌面,每个堆叠组使用2根1000M光纤连接到核心交换机。网络出口配置硬件防火墙接入Internet。此外,酒店办公场所、客房楼道和会议室等处均有无线网络覆盖,无线网络融入客房网中。

  【程控交换机系统】:

  为了提高酒店通信效率,满足五星级的服务要求,希尔顿酒店急需一个集最新技术、最新应用于一体的完善的语音通讯网络。

  根据希尔顿酒店的技术需求,我们的语音通信平台,应提供语音通信的所用功能。该产品是融合电路交换何分组交换技术的、先进的语音通讯平台,具备完备的通用中继接口,提供丰富的分机通信功能,如:缩位拨号、三方通话、寻线组、代接组、免打扰、热线电话等等。同时还支持ISDN和图像通话功能,以及多种增值应用功能。

  【无线对讲系统】:

  主机可注册99台分机;已注册的分机便可呼叫主机,同时主机可显示呼叫的分机号码,并发出提示音。每台分机出厂时都有不同的编码,永不重复,主机具有调频功能,增加无线接收模块可扩展无线接收距离。主要是方便安保及设备的维修和维护人员用。

  【视频点播系统】:

  视频点播系统,即按需要的视频流播放是给予先进的流媒体技术实现媒体有序管理、认证用户点播的多媒体系统。

  【互动信息管理系统】:

  根据酒店行业服务特点和信息化发展趋势,上海润满弱电工程公司特别根据本酒店的定位特点,推出一套酒店互动信息服务管理系统。

  该系统以目前世界最为先进的数字视频引擎为基础平台,集互联网、多媒体、通讯等多种技术于一体,集成视频浏览、视频点播、房态管理、客服服务、广告、信息发布、视/音频点播、消费预订于一体的交互信息平台。使客人通过电视机,能够与酒店之间形成服务、娱乐和资讯等全方位的互动交流,从而达到提升酒店客房设施档次、丰富服务内容、提高服务质量和晚上客房商务功能的目的,且提供增值服务。


虹桥元一希尔顿酒店综合布线之综合安保系统

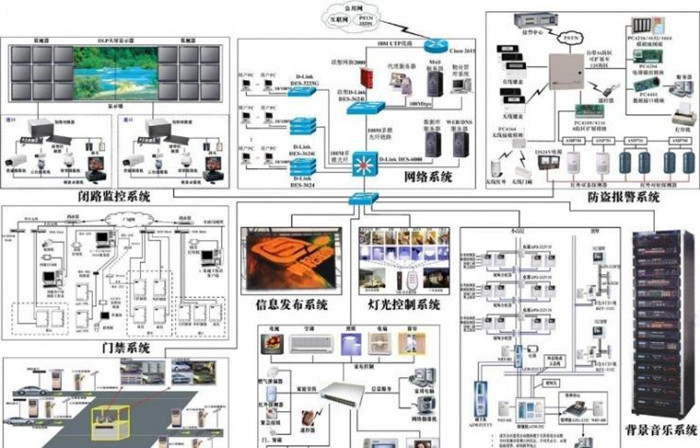

  希尔顿酒店综合安保系统将闭路电视监控系统、防盗报警子系统、门禁、停车场、出入口、巡更系统等区域或系统的安全保卫有机地集成在一起。通过对这些子系统集成,进行综合管理与监控,在最大限度上发挥各子系统本身功能的同时,充分体现安保集成系统综合防范的功能。

  【闭路电视监控系统】:

  闭路电视监控系统通过在总服务台及收银台、大堂、首层出入口、卸货平台、电梯厅、电梯轿厢、外围花园、主要酒店管理用房等重要场所布置适应环境的监控摄像机,以便于值班人员及时了解整个酒店安全情况。

  【防盗报警系统】:

  防盗报警系统与电视监控系统及智能灯光系统紧密配合,系统通过硬件连接和继电器输出的方式与监控系统及智能灯光系统实现联动,达到快速响应报警信号的效果,系统通过软件可灵活设置。当所对应的监视范围有报警进入,联动监视系统所对应的的画面切换显示及声光报警、相应区域的灯光开启、自动录像等功能。是一个基于计算机处理的报警联动体系。

  【紧急呼叫系统】:

  在酒店有需要的地方放置呼叫按钮,当客人按下紧急呼唤控制开关后,紧急呼唤控制开关自锁,网络控制程序显示紧急呼唤状态,服务人员必须持解锁钥匙在紧急呼唤控制开关上解锁,取消紧急呼唤状态。

  【电子巡更系统】:

  电子巡更系统即在各楼层的两侧楼梯等巡逻检查线路和值班室等地设置电子巡更点,巡逻人员在按线路检查时,在每一个检查点按一次巡更按钮或刷一下卡,系统就实时记录按钮/刷卡动作时间,从而如实地记载巡逻现状,为加强安全值守管理提供详实数据。

  【酒店一卡通系统】:

  希尔顿酒店作为五星级的现代化高档酒店,如此现代化的酒店对安全管理提出了更高的要求,所以我们提出“酒店一卡通”的需求。所谓“酒店一卡通”是指在一个或几个建筑群内或在酒店集团内实行一卡消费、身份认证及客房电子门锁的并用。

  这里小编针对希尔顿酒店综合布线工程子系统就不一一罗列加以说明了,更多您可以直接拨打我们的400热线进行咨询:400-820-3730!届时我们的客服人员将竭诚为您提供最优质的服务。

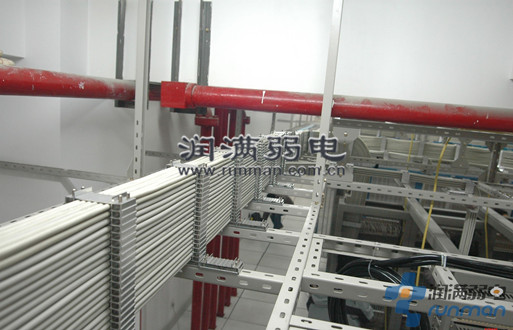

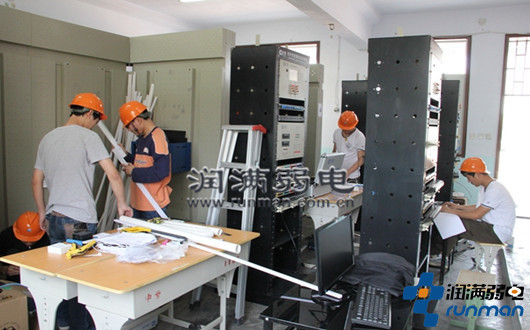

  • 施工现场
