上海繁易电子办公室综合布线成功案例

来源:本站原创 责任编辑:admin 浏览: 发表时间:2016/10/20 14:10:34
分享到:
  • 案例概况

  【项目名称】:上海繁易电子

  【工程内容】:综合布线、安防监控、机房建设、门禁考勤系统

  【施工时间】:2016-9-18

  【项目地址】:上海市国权北路1688号湾谷科技园

  【项目概况】:上海繁易电子办公室综合布线项目位于上海市杨浦区国权北路1688号湾谷科技园园区内。湾谷科技园于2012年3月正式开工,2013年8月正式成立取得科技园区资质,2014年6月建成并正式投入使用。现园区面向高端科技人才、企业研发总部、高科技服务业,以现代化设计、商业化配套、定制化服务打造现代科技企业加速器。

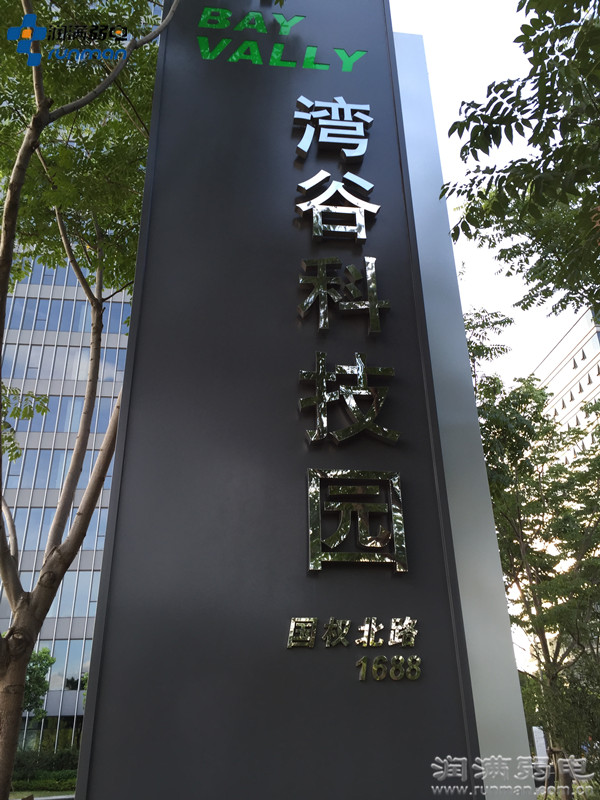

上海市国权北路1688号湾谷科技园

  • 设计方案

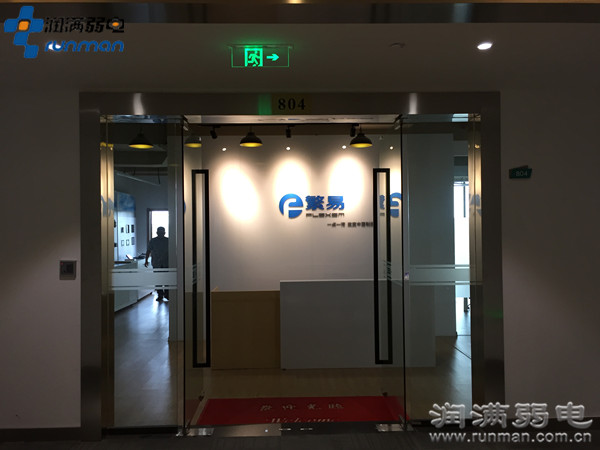

繁易电子办公室综合布线项目前台

   繁易电子办公室综合布线需求如下:

  1、办公室为新租办公地点,还未装修,需要做前端座位的网络及电话,中间线路PVC管铺设,后端机柜内的网络设备。

  2、整体网络架构要有合理的规划,设备要部署合理,线路要清晰可循。

  3、硬件设备要根据实际需求配置,方便后续的扩展。

  4、办公室每个座位要接入有线网络和电话,并部署WIFI信号,方便办公应用。

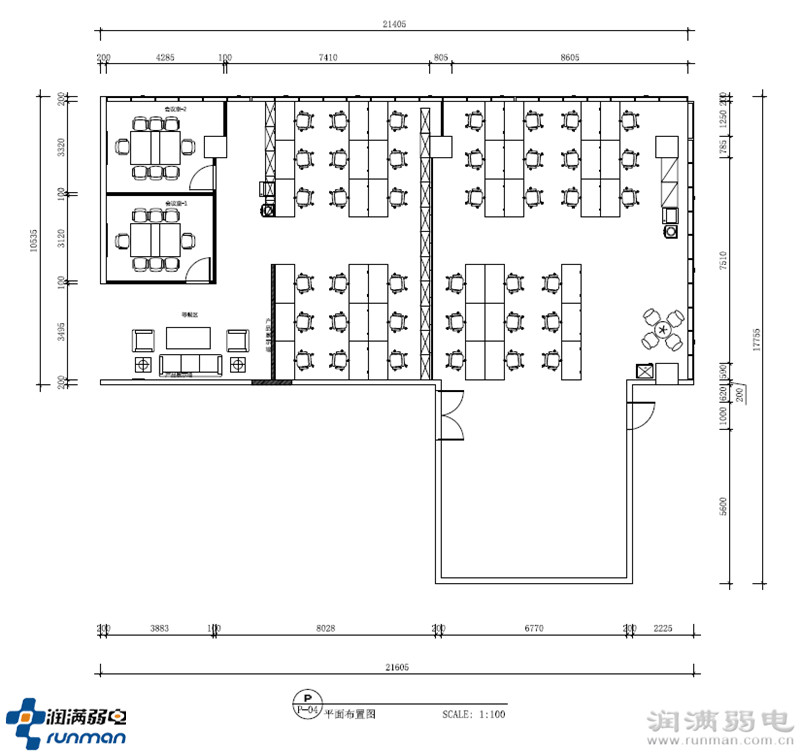

上海繁易电子办公室综合布线方案办公室部分图纸

  繁易电子办公室综合布线解决方案:

  1. 规划所有网络信息点位及电话点位

  ①网络信息点位为80个,电话点位为47个

  2. 繁易电子办公室综合布线规划网络拓扑结构(如下图)

繁易电子办公室综合布线拓扑图



  ①选取机房位置,接入宽带,在机柜内部署路由器、核心交换机、汇聚交换机、电话交换机等设备;

  ②技术部门、销售部门、行政部门三个区域分别配置一台24口汇聚交换机,研发部门配置2台24口汇聚交换机,共5台汇聚交换机;

  ③服务器直接接入核心交换机上;

  ④汇聚层交换机划分不同VLAN以区分不同网络;

  繁易电子办公室综合布线主要设备小计:

主机柜

142U

次机柜

124U

千兆路由器

1

24口千兆核心交换机

1

24口二层百兆交换机

5

无线AP

2

电话线

7

网线

12

PVC管槽

500

  上海繁易电子办公室综合布线项目施工前后对比图:

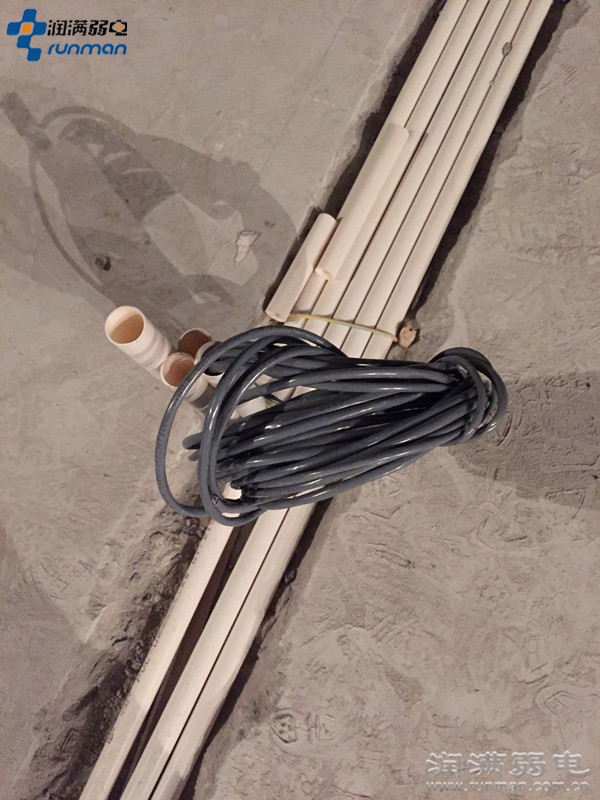

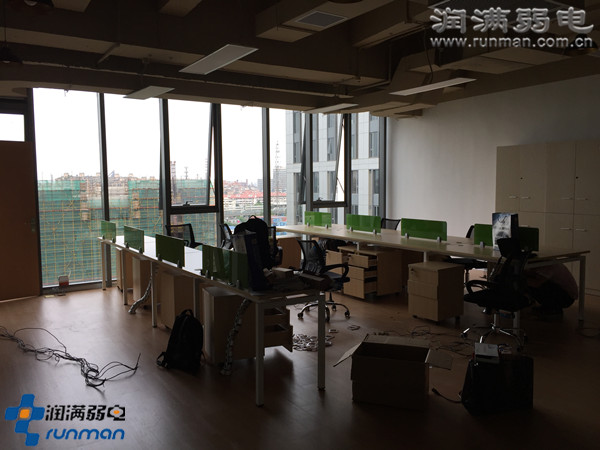

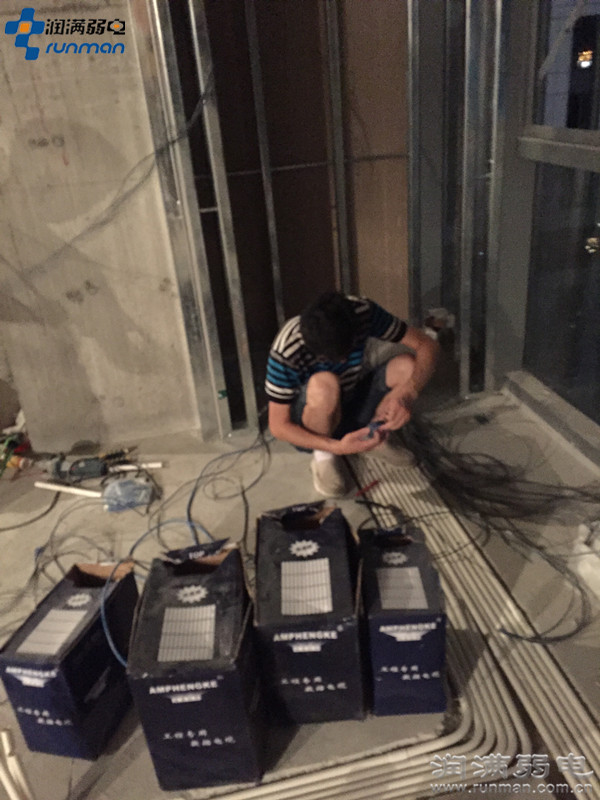

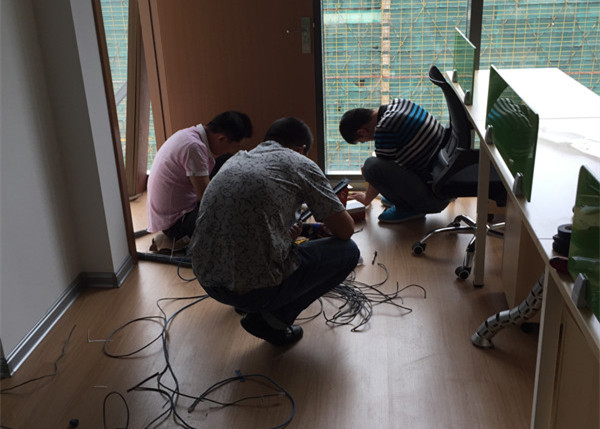

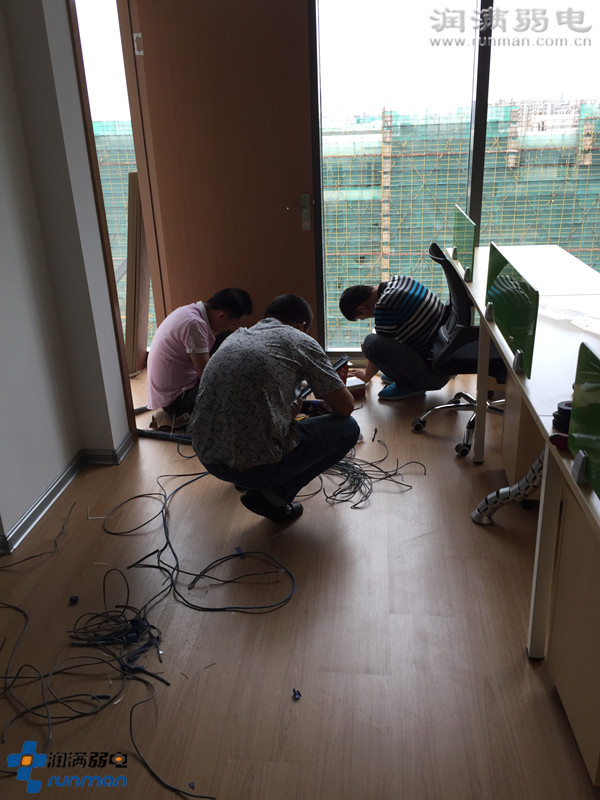

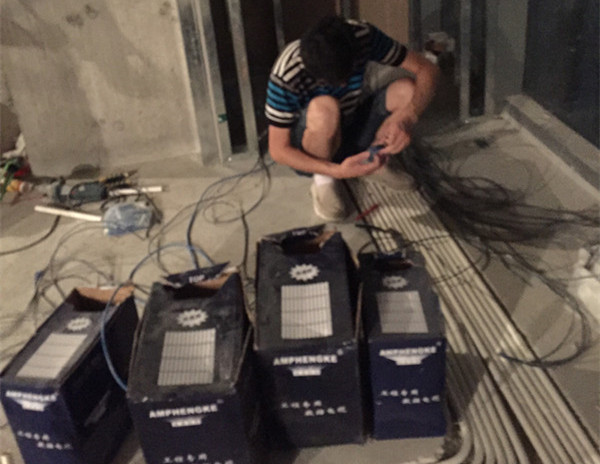

  【施工前】:
上海繁易电子办公室综合布线施工图2
上海繁易电子办公室综合布线施工图3

上海繁易电子办公室综合布线施工图1

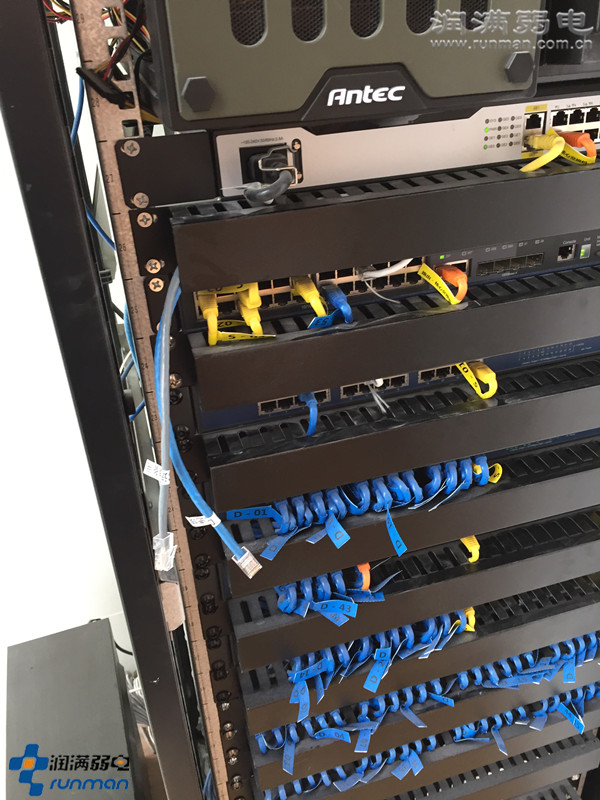

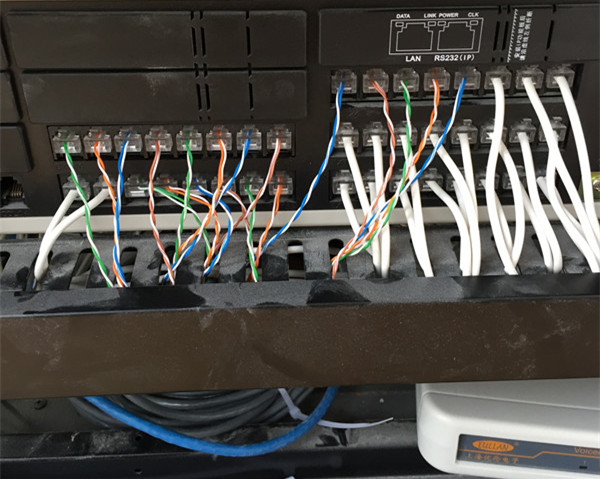

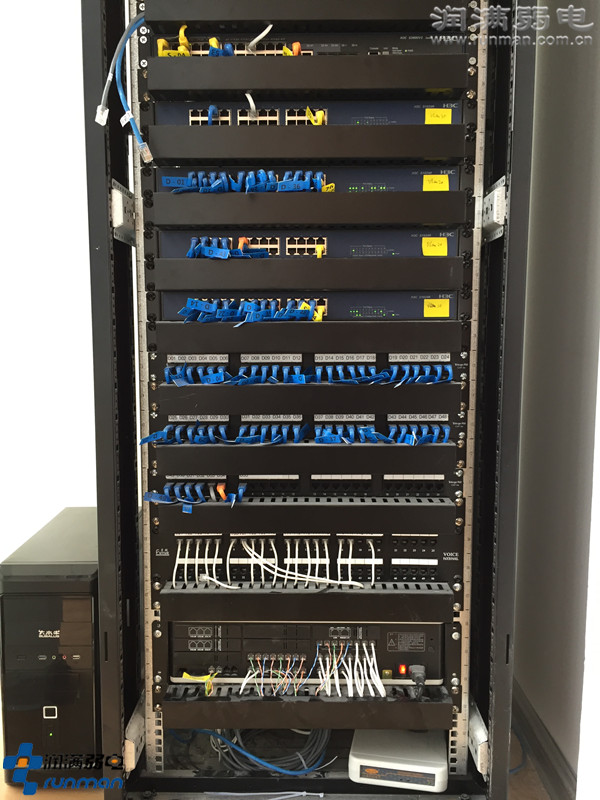

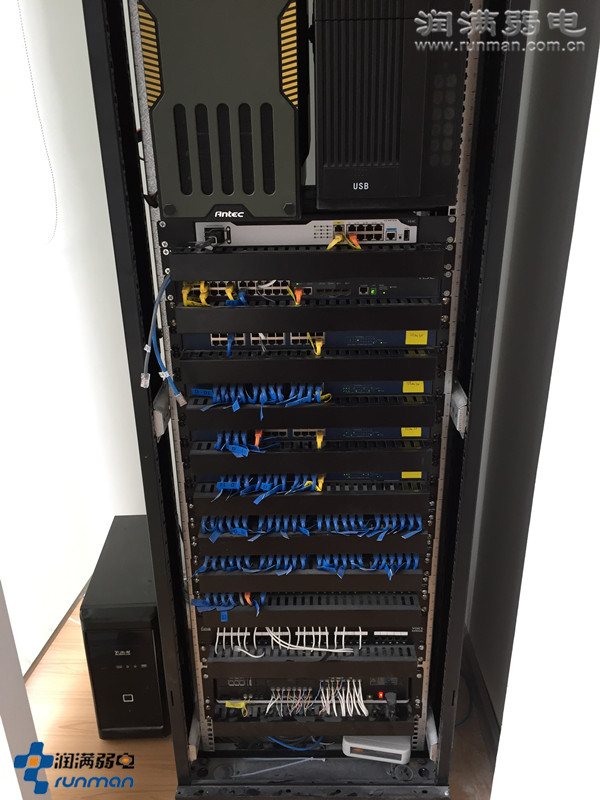

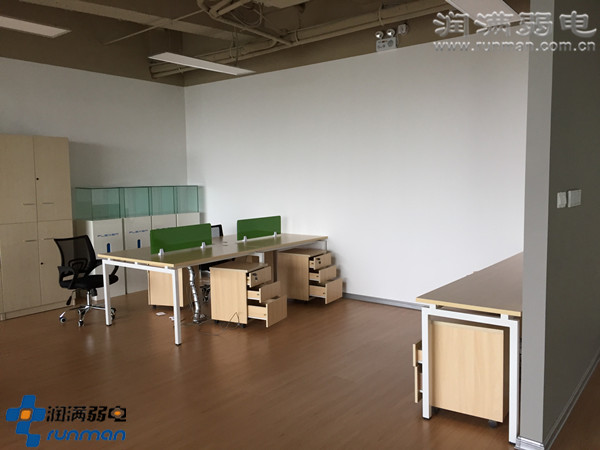

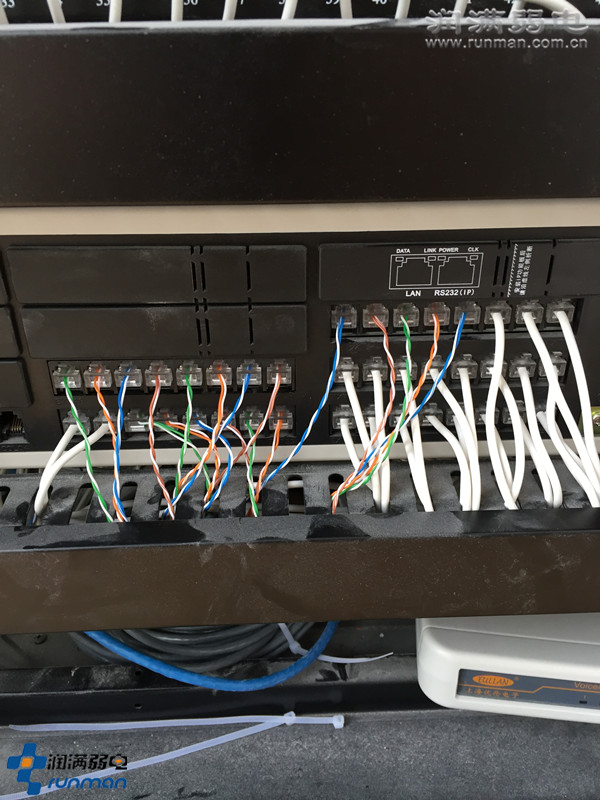

  【施工后】:
上海繁易电子办公室综合布线效果图2
上海繁易电子办公室综合布线效果图3

上海繁易电子办公室综合布线效果图1

上海繁易电子办公室综合布线效果图4
上海繁易电子办公室综合布线效果图5
上海繁易电子办公室综合布线效果图6
