【综合布线】青创院无线网络覆盖部署、安防监控方案

来源:本站原创 责任编辑:admin 浏览: 发表时间:2017/8/15 10:41:14
分享到:
  • 案例概况

  【项目名称】:青创院网络部署项目

  【工程内容】:综合布线、安防监控、门禁系统、无线覆盖

  【施工时间】:2016-7-20

  【项目地址】:上海市徐汇区龙华西路323号

  【项目概况】:青创院办公室网络部署项目位于上海市徐汇区龙华西路323号。青创院主要业务为两岸相关就业创业投资讯息的收集整理;对政府优惠政策的了解、沟通与推动发展;举办相关专业交流活动,开展各类文化交流与活动发展;安排台湾来沪就业青年,关怀需求与生活实践之辅助引导。


  • 设计方案

  青创院沪台交流中心是由上海大隐企业集团所属关联企业组成,是民办非营利性的组织。备资新台币壹亿伍仟万元(¥3000万元),为设址于上海徐汇区龙华西路323号的相关交流活动提供资金作为发展保障。 秉承一脉相传的中华文化与历史“心系台湾,胸怀大陆”的理念,促进台湾青年在沪就业、创业、投资发展的交流。

  业务内容:

  1.两岸相关就业创业投资讯息的收集整理;对政府优惠政策的了解、沟通与推动发展。

  2.举办相关专业交流活动,开展各类文化交流与活动发展。

  3.安排台湾来沪就业青年,关怀需求与生活实践之辅助引导。

青创院网络部署需求1
青创院网络部署需求2

  一、需求综述:

  主要有两大区域需要网络点位以及WIFI信号的覆盖:

  1、六层:整层办公室的WIFI覆盖、监控、一个门禁;

  2、一层:公共办公区的WIFI覆盖、监控、两个门禁;


  二、方案说明:

  总则:

  1、六楼弱电机房为总的网络汇聚点,机柜、网关、核心交换机、24口POE交换机都部署在此处;

  2、一楼部署两个小机柜,48口接入交换机、24口接入交换机、8口POE交换机部署于此,作为一层网络的接入汇聚,再通过光纤线路接入六楼机房;


  三、清单统计:

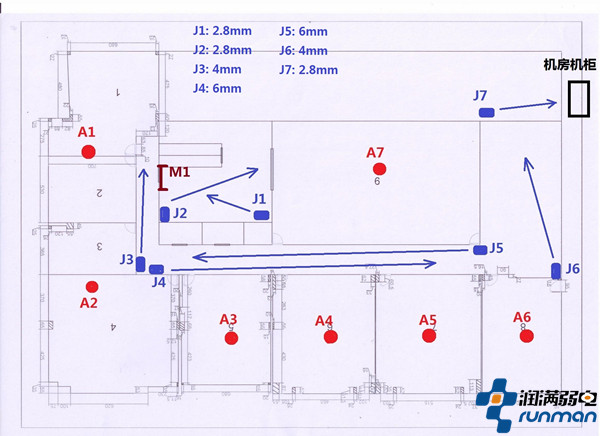

  【六楼区域】:


  1、AP点位:如图红色点位所示,7个AP可满足整层办公室的WIFI信号覆盖;

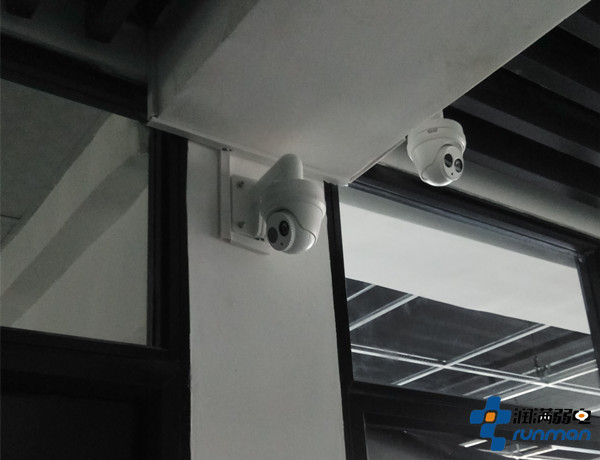

  2、监控点位:如图蓝色点位所示,共7个监控点位,对电梯、门禁、走廊、后门、机房都可以监控到;

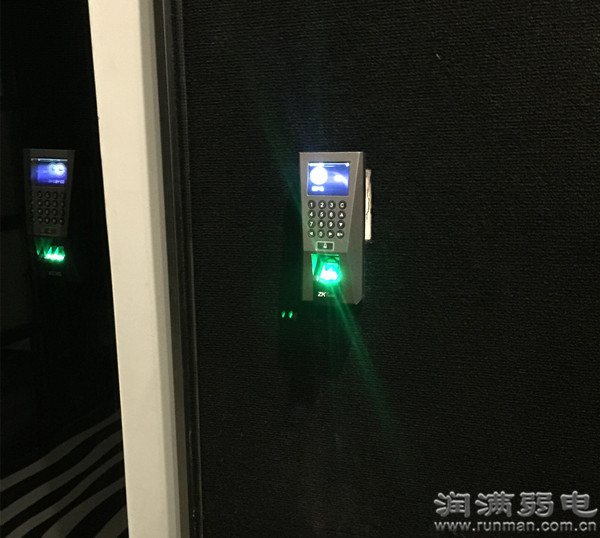

  3、门禁点位:共一个门禁,为出电梯口区域;

  4、设备:机房光纤接入后,部署一台网关、核心交换作为网络主干;24口POE交换机作为AP、监控的接入。

  5、线材:AP采用原有已布好网线,监控、门禁线路重新铺设;

青创院6楼网络部署1
青创院6楼网络部署2
青创院6楼网络部署3
青创院6楼网络部署4

  【六楼清单小计】:

序号

设备名称

品牌型号

单位

数量

设备部分

1

AP

汉明Howay2000Q87

7

2

AC控制器

汉明HowayAC-32

1

3

摄像头

海康威视DS-2CD3320-I

7

4

16路监控主机

海康威视DS-7916N-K4

1

5

监控硬盘

3TB

4

6

路由网关

H3C  ER8300G2-X

1

7

核心交换机

H3C  S5560-30S-EI

1

8

24口POE交换机

H3C  S5024PV2-EI-PWR

1

9

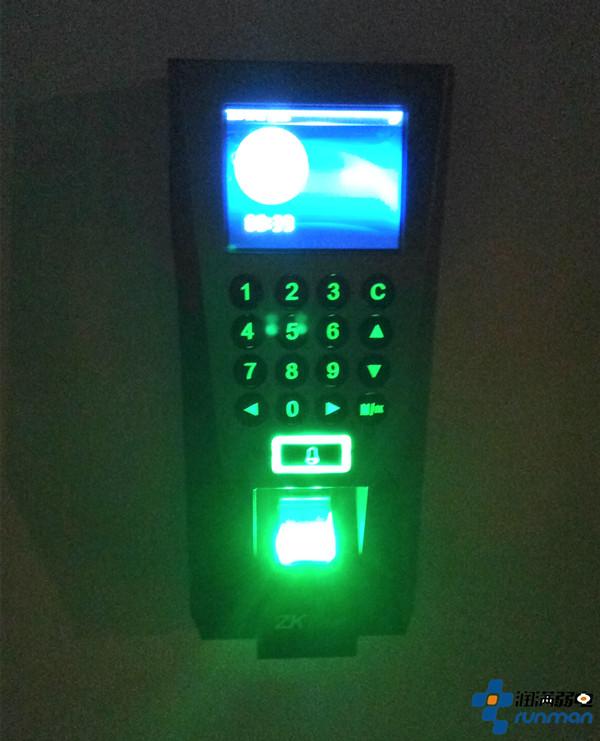

门禁一体机

中控  F18

1

材料部分

1

42U网络机柜

42U  2000*600*600

1

2

PDU

机柜专用电源板 8联

1

3

网线

六类非屏蔽线

750

4

门禁电源

门禁专用小电源

1

5

门禁按钮

86

1

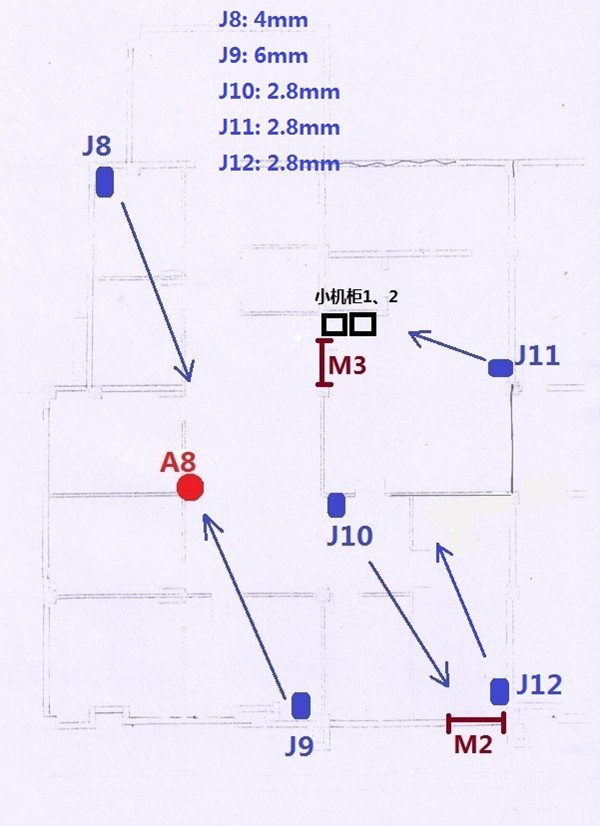

  【一楼区域】:


  1、AP点位:如图红色点位所示,1个AP即可整体进行WIFI信号覆盖;

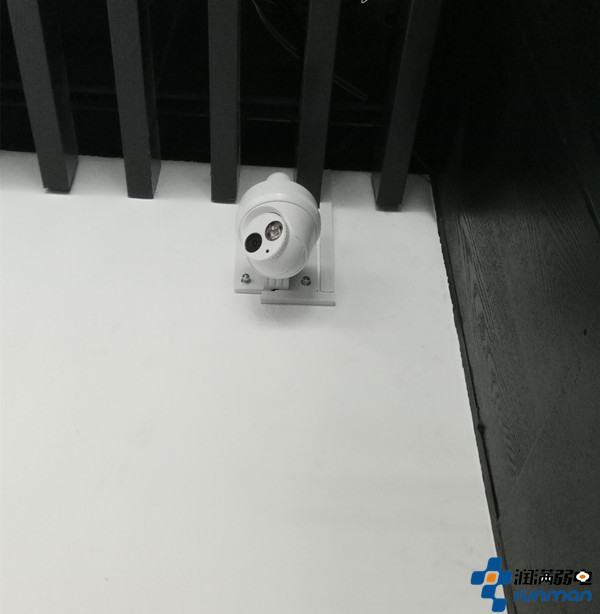

  2、监控点位:如图蓝色点位所示,共4个监控点位,对公共办公区、门禁、电梯都可以监控到;

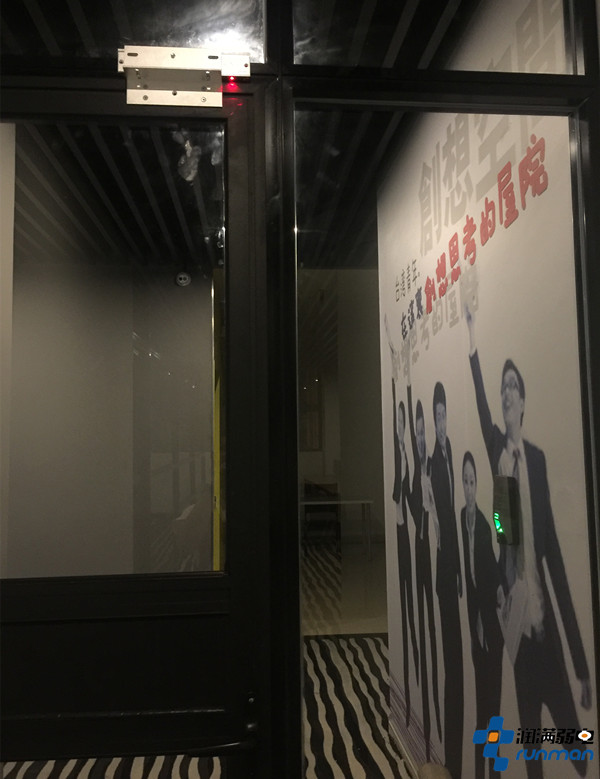

  3、门禁点位:共两个门禁,为正门、电梯处小门;

  4、设备:通过两个小机柜挂墙安装于图示位置顶部,部署一台48口和24口交换机作为有线网络点位的接入;8口POE交换机作为AP、监控的接入。

  5、线材:AP、监控、门禁线路需要重新铺设;

青创院1楼网络部署1
青创院1楼网络部署2
青创院1楼网络部署3
青创院1楼网络部署4
青创院1楼网络部署5

  【一楼清单小计】:

序号

设备名称

品牌型号

单位

数量

设备部分

1

AP

汉明Howay2000GIF

1

2

摄像头

海康威视DS-2CD3320-I

4

3

48口交换机

H3C  S5048PV2-EI

1

4

24口交换机

H3C  S5024PV2-EI

1

5

8口POE交换机

H3C  S5008PV2-EI-PWR

1

6

门禁一体机

中控  F18

2

材料部分

1

6U小机柜

6U  600*350*450

2

2

电源接线板

公牛四联接线板

2

3

门禁电源

门禁专用小电源

2

4

门禁按钮

86

2

5

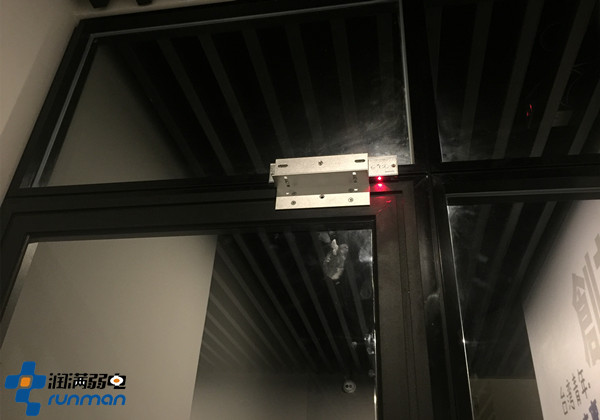

电插锁

延时电插锁

2

6

门夹

电插锁不锈钢支架门夹

2

7

6芯单模光缆

皮套防护室外光缆

150

8

8口光纤熔接盒

8口SC光纤熔接盒

2

9

光纤跳线

双SC-SC

2

10

光电转换器

千兆单模光电转换器

2

11

网线

六类非屏蔽线

350

青创院办公室无线覆盖1
青创院办公室无线覆盖2

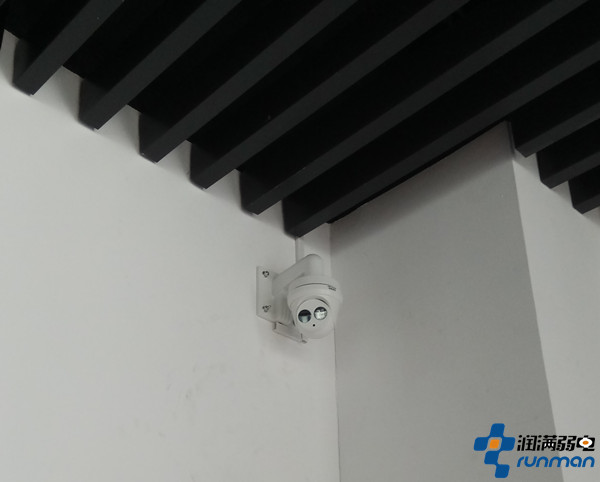

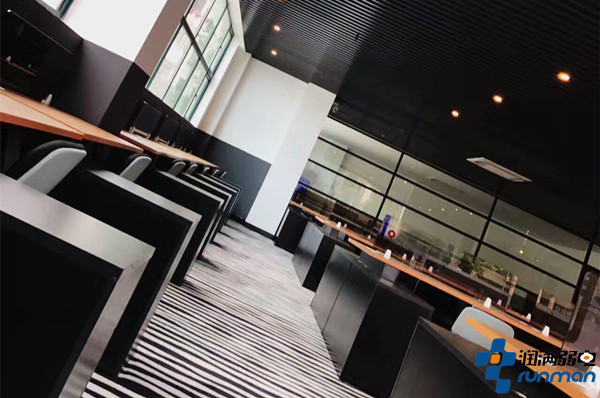

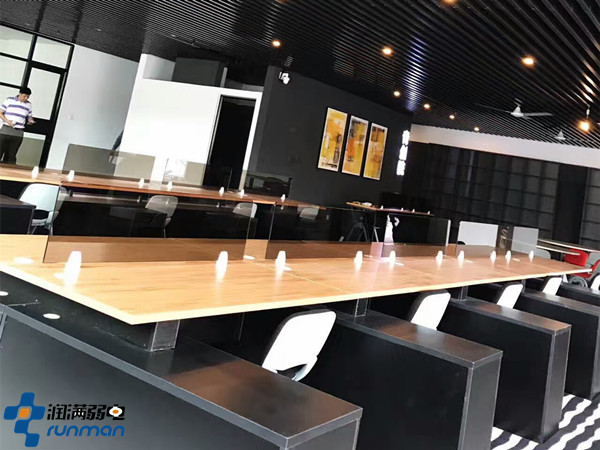

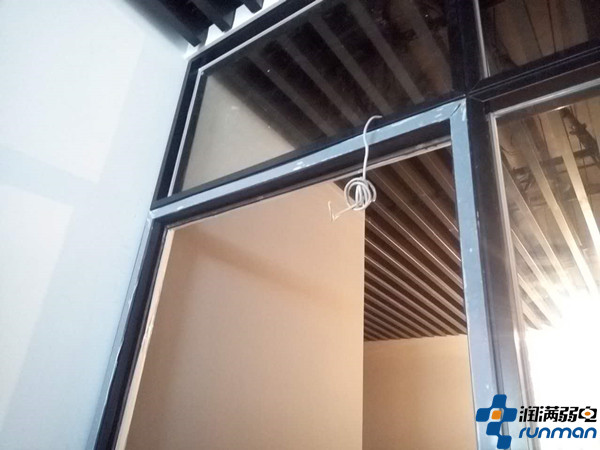

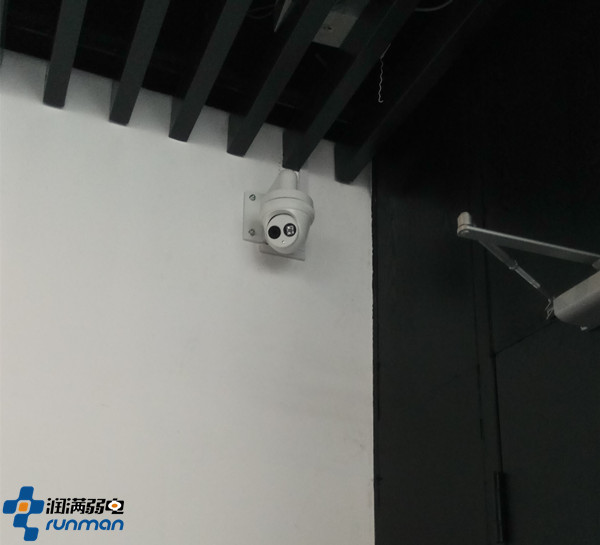

  • 施工现场
