  站在从事弱电工程领域的同行们或许都了解,我们通常接触到的建筑物大楼综合布线工程都涉及6个子系统,而小区住宅综合布线工程通常包括3个部分:工作区、水平去以及管理区。上海综合布线公司——润满科技技术小编提醒大家,对于多层住宅或大厦而言,综合布线还应该包括楼内布线与小区干线布线部分。

上海小区住宅综合布线工程主要包括哪些

  下面我们就重点来科普一下上海小区住宅综合布线工程主要包括哪些?

  小区住宅工作区综合布线工程主要由面板和插座模块组成。在家庭各个房间内安装的插座可选用不同类型的模块,如5类模块、电视模块、光纤模块,视音频模块等等。另外,根据要求可选配不同式样的面板,如英式、美式、86式、单口、双口、三口、四口面板等。

  小区住宅水平区综合布线工程主要由各种线缆构成。根据570A标准,不同的应用采用不同的布线介质。用于语音系统的线缆选用符合ANSI TIA/EIA标准的3类或5类非屏蔽双绞线(UTP),但建议使用5类线缆。在此,上海综合布线公司——润满科技技术小编向大家深入延伸地解释一下为什么建议使用5类线缆?用于传输数据,则使用符合ANSI TIA/EIA-586A标准的5类UTP。对于通信带宽或抗干扰要求较高的情况,可采用光缆作为传输介质。视频信号的传输采用符合SCTE EPS-SP-001的75Ω同轴缆线,采用同轴电缆因无需价格昂贵的适配器,就能满足用户对宽带的要求,也可节省用户的投资。

  小区住宅管理区综合布线工程主要是由不同系列的安装模块组成,它是系统的配线中心,它配备了高速及优质的配线模块和电缆跳线,可为不同的家庭提供语音、数据、安全防范、图像及视频的应用。所有的服务均通过连接到每一个房间的通信插座/面板来实现,而配线中心则汇集室内/室外语音、数据、图像信号,并可以简单的自行连通有关设备,如电话、计算机、传真机、电视机等。

上海小区住宅综合布线工程

  而对于家庭配线中心一般在每个楼层的楼道内都有一个统一的配线箱,安装的位置可以根据整个住宅小区的规划及外部线路的出入路径来改变。用户可以根据住户的类型和需求,选用不同规格的配线箱并配备不同的功能模块。

  配线中心可选配的主要部件有:

  (1)模块板:电话模块板、5类模块板、110配线架、视频分配器、监控报警模块等;

  (2)跳线:5类跳线、视频同轴跳线;

  (3)设备:以太集线器、视频放大器。

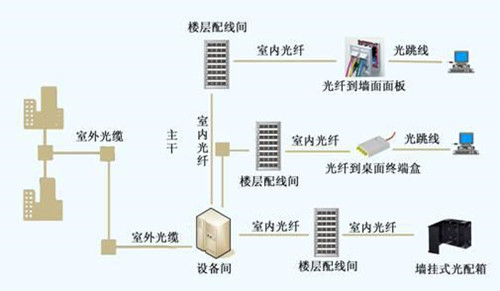

  对于多层住宅或大厦,除了上述住宅单元布线系统的工作区、水平区、管理区之外,还需把各家居单元的布线连接到大厦管理中心的干线区和整幢大厦布线系统的主管理区。

  楼内布线采用星型拓扑结构,所使用的介质包括UTP及75Ω同轴电缆。其布线的等级根据具体情况而定,不管要用哪一个等级的方案,都需要在一个住宅住户中设置一个多媒体布线系统接线箱,它可把家庭内部的配线箱与大楼的中间配线箱和小区的主配线架连接在一起。根据不同的小区规划,可选择1-2根5类非屏蔽双绞线和1-2根75Ω同轴电缆线入户。可选择的主干线布线方案为每一个楼梯单元或一幢楼设置一个中间配线箱。

  对于小区的主干线可在每个建筑物内设置一个中间配线间的基础上再通过建筑物之间主干连接小区(园区)的主配线管理中心。一般建议采用光缆传输数据,语音的传输采用大对数UTP,视频传输采用75Ω同轴电缆。主配线间一般设在小区的物业管理中心,根据应用的不同,可选用铜缆配线架,同轴电缆混合配线器和光缆配线架。

  以上就是上海综合布线公司——润满科技技术小编关于“上海小区住宅综合布线工程主要包括哪些”的详细只是科普。润满科技——上海专业网络布线解决方案提供商。拥有13年丰富的大型、知名综合布线项目实施经验,成功为光明乳业、大润发连锁超市、德邦物流、申通物流、华润集团、携程旅游网、中国石油、易贷网、绿地集团等数百家国内外知名企事业单位提供了综合布线技术支持。
