艾泰产品酒店无线覆盖解决方案

网络解决方案

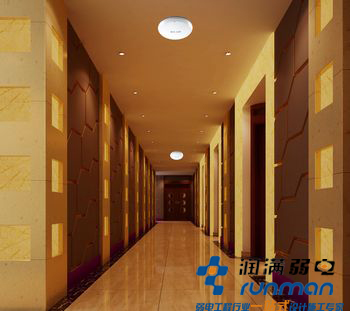

无线覆盖网络，在原有有线网络的基础上，在客房、大厅、客厅、咖啡厅、公共休息室和大中小会议室等场所，分别设置一个无线接入点，可实现全部覆盖。在客房区的走廊中均匀布置3-5个无线接入点实现整个楼层无线覆盖。具体数量以实际情况而定。如图所示：

无线网络设计

酒店作为一个现代化的场所，全新和方便的数据网络是体验一个满足现代酒店的基础设施的基本需求，通常的有线网络已经渐渐不能完全满足现在通信的需求，特别是现代的对网络连接的随时随地要求，无线网络是现代最灵活可靠的一种网络接入方式。因此无线国际会议中心酒店决定在整个大楼全面提供无线接入方式。

设计描述

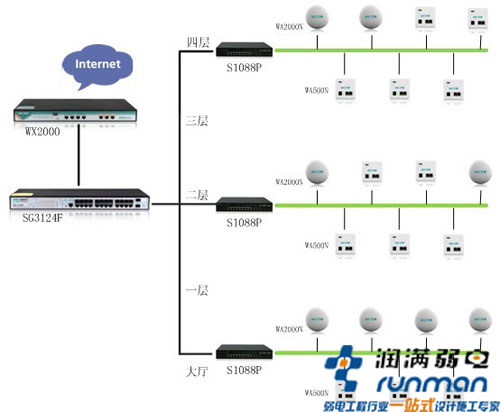

我们通过在整个楼部署一定数量的WA200ON以及WA500N无线AP，来覆盖整个楼层无线电微波，从而满足楼层的整个PC的无线接入；楼层的所有无线AP通过超五类双绞线，以百兆带宽接入到楼层的POE交换机中，再通过汇聚层交换机实现二层核心交换机，最后通过无线控制器实现对外部网络的访问。

瘦AP架构

客房AP在支持POE供电的情况下采用WA500N;

大厅以及公共场所AP建议采用WA2000N;

客房AP部署建议：AP放在客房进门处天花检修口，覆盖本客房和相邻的客房。上层或下层客房的AP，放在对应相邻客房的天花检修口，这样上下层的无线信号可以互相补充。同一楼层走廊两侧房间的AP建议错开部署。

大厅AP部署建议：AP放在大厅的拐角处以及大厅的中间未通知，主要根据大厅的面积计算，这样空旷的地方的无线信号可以互相补充。

无线AP 数量计算

无线AP数量的计算是根据无线电微波信号覆盖强弱和无线AP所提供带宽有关。

无线电微波信号覆盖计算

对于室内无线AP功率选择是不会超过100mw，因为这样的AP产生的无线电微波符合人体健康要求。在100mw无线AP覆盖半径则在25m范围之内。

无线AP带宽计算

无线AP带宽计算，根无线AP提供的带宽同所选择的无线协议有关：

1）2.4-GHz 802.11b  带宽计算

选择这种协议最高带宽在6.8Mpps，而办公室最大用户数量限制在15个；则每个用户的带宽为6.8Mpps*1024/15=464Kbps

2）2.4-GH802.11g带宽计算

选择这种协议最高带宽在32Mpps，而办公室最大用户数量限制在20个；则每个用户的带宽为32Mpps*1024/20=1683Kbps

3）2.4-GH802.11N带宽计算

选择这种协议最高带宽在100Mpps，而办公室最大用户数量限制在25个；则每个用户的带宽为100Mpps*1024/25=4096Kbps

根据上述计算方法，结合酒店提供的楼层局图和实际的客房分布情况，以及无线AP部署经验；一个5层点256个房间的酒店部署的AP初步设计为WA2000N:30个WA500N:100个。

无线AP安装设计

大厅以及公共场所考虑到设备的安全因素,AP可放置于常人无法接触到的位置,比如天花隔板,如图所示:

说明：

图中的AP放置于天花隔板上,AP的信号范围如图所示,一般是水平为360度,垂直范围的范围也是呈两个圆形分布.这样在AP的正中间垂直区域会有信号的弱区

图中的AP采用吸顶外置全向天线。此天线的水平范围为360度，垂直为120-140度之间。可以满足悬挂及本层的无线需求（具体应用情况可能需要现场测试）

设备选型

重点设备描述

无线集中控制器

WX2000三WAN口全千兆无线接入控制器专为需要多线路接入环境而设计，它使用业界领先的ReOS SE网络操作系统，并采用高性能的专用网络处理器，在性能和功能上较目前的多数宽带路由器更上一层。同时它可以集中管理艾泰无线AP 256台，实现配置模板的下发、软件下发以及多服务区等功能，实现无线AP零配置，节约了用户配置工作量。同时它还支持一下功能：

无线集中控制器

WX100 1个千兆WAN口，它使用业界领先的ReOS SE网络操作系统，并采用高性能的专用网络处理器，在性能和功能上较目前的多数宽带路由器更上一层。同时它可以集中管理艾泰无线AP 32台，实现配置模板的下发、软件下发以及多服务区等功能，实现无线AP零配置，节约了用户配置工作量。同时它还支持一下功能：

WA500N 150M 面板式无线AP 介绍

WA500N 150M面板是无线AP是一款适合小企业、酒店、学校以及家庭无线组网的无线接入点，集有线/无线网络连于一体，包括3个以太网交换端口，一个RJ11的电话口，还带有802.11N的无线接口，支持150M无线传输速率，在提供有线客户端接入的同时允许支持802.b/g/n无线客户端接入，组网灵活，使用方便：

WA500N可支持POE供电，同时采用可以和无线控制器搭配使用，实现多台WA500N集中管理，实现无线AP即插即用，同时可以随时查看设备的状态，方便了用户管理；

产品特点：

*精美的外观

*标准接面板86x86结构设计，可方便快捷的安装在墙盒内，简洁美观

*可与艾泰的无线集中控制器配套使用，方便快捷的管理维护

WA2000N吸顶式无线AP 介绍

WA2000N吸顶式无线AP是一款适合小企业、酒店、学校以及家庭无线组网的无线接入点，集有线/无线网络连于一体，包括1个千兆以太网交换端口，还带有802.11N的无线接口，支持300M无线传输速率，在提供有线客户端接入的同时允许支持802.b/g/n无线客户端接入，组网灵活，使用方便：

WA2000N吸顶式无线AP可支持POE供电，同时采用可以和无线控制器搭配使用，实现多台WA2000N集中管理，实现无线AP即插即用，同时可以随时查看设备的状态，方便了用户管理；

产品特点：

*精美的外观

*采用圆型结构设计，可方便快捷的安装在天花板，简洁美观

*可与艾泰的无线集中控制器配套使用，方便快捷的管理维护
