佳能博览会会场无线网络覆盖方案

5月19日-22日，2016上海佳能博览会在上海国际会议中心召开，为了营造一个稳定高效的网络环境，特邀润满无线做主网络的搭建和现场WiFi覆盖。

客户需求如下：

在7楼主会场需要一根500M的光纤进线，联通的网络配线箱在B2的地下车库，需要用光纤从地下室走到7楼，并接入路由器。

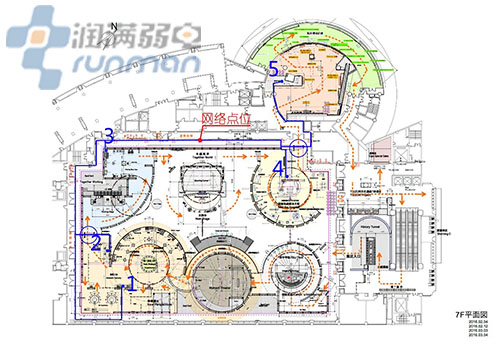

在1点的位置和网络点位的位置，还需要各布置一台无线AP提供给会场的人员无线上网的需求；

在2.3.4.5点的网络设备和链路具有冗余性，保证网络的可靠性、安全性和可管理性；

流量控制、行为控制、冗余性、可靠性和安全性管理

网络骨干采用千兆光纤连接，终端全部采用6类线缆连接，分别提供千兆和百兆接入；

方案如下：

从地下室车库用12芯单模光纤（带铠室外光纤）部署一根将近200M的线路到7楼的机柜位置，并通过思科的路由器把光信号转化为电信号，连接到思科的POE交换机并划分6个不同的VLAN，用以提供6个不同区域的上网需求。

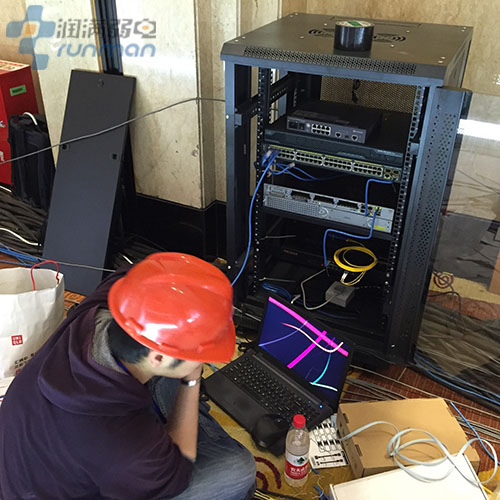

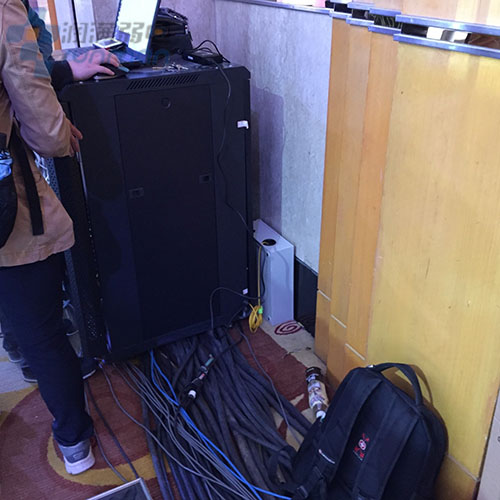

在网络点位的地方用一台22U的机柜，把思科的路由器交换机以及光电转换设备全部架设在机柜内以确保设备的稳定性以及安全性。

从机柜的位置到5个网络节点的位置，全部使用安普6类非屏蔽网线部署，以确保网络的稳定和减少网络信号的衰减，尤其是1号点位，距离将近130米而且需要给无线AP供电，对网线会有更高要求。
