  • 方案概况
  • 【方案名称】:仓库无线覆盖解决方案-采用Motorlola设备

  • 【业务类型】:仓库无线覆盖

  • 【行业性质】:制造行业

  • 【方案展示】:详情

  • 【方案特点】:1. 系统具有和有线网络构架的无缝整合性:通过虚拟子网的构架将无线系统有机地结合到整个企业网络中,网络的规划不是独立,而是与企业的有线网络结合在一起。
    2. 系统具有高度的可管理性和可维护可扩展性
    3. POE供电,安装简便,无需配置:接入点AP621是个即插即用的设备,它不需要进行任何的配置。
    4.虚拟AP,实现一个接入点的多个接入功能:使用虚拟AP,可以将无线局域网划分成真正的多个广播域,提供多个ESSID映射到多个BSSID的功能。分划的广播域可以有效地减少无线网络子网上的数据通讯流量,并提高子网间的安全和机密性。
    5.  可以集中控制管理所有的接入、安全和移动服务,便于对整体无线网络的管理和维护。
    6.  AP之间可以无缝漫游


  • 解决方案

根据无线网络覆盖需求,我们将给出初步的方案和设备清单。根据客户需求,将对1-7层进行全覆盖。

方案的设计为:

采用集中式的控制管理结构,分布式无线网络系统来设计无线网络,采用RFS6000控制器+AP621来组建无线网络。

MOTOROLA无线网络方案采用了AC+AP构架,将密集型的无线网络和安全处理功能转移到集中的 WLAN 交换机中实现,同时加入了许多重要新功能,诸如无线网管、AP间自适应、无线安全管理、无缝漫游等 .

1.方案的优点

1. 系统具有和有线网络构架的无缝整合性:通过虚拟子网的构架将无线系统有机地结合到整个企业网络中,网络的规划不是独立,而是与企业的有线网络结合在一起。

2. 系统具有高度的可管理性和可维护可扩展性

3. POE供电,安装简便,无需配置:接入点AP621是个即插即用的设备,它不需要进行任何的配置。

4.虚拟AP,实现一个接入点的多个接入功能:使用虚拟AP,可以将无线局域网划分成真正的多个广播域,提供多个ESSID映射到多个BSSID的功能。分划的广播域可以有效地减少无线网络子网上的数据通讯流量,并提高子网间的安全和机密性。

5.  可以集中控制管理所有的接入、安全和移动服务,便于对整体无线网络的管理和维护。

6.  AP之间可以无缝漫游

2.无线AP部署

1.2.1 楼层无线覆盖

1) AP架设的位置   AP621的架设方式多样,可以安装在墙上,或者安装在天花板上或者采用T-Bar的方式进行安装。  根据区域的大小,在横向和纵向走廊的顶梁上,安装AP621,从每台AP621到接入交换机之间,需要重新布放线缆。由于AP621支持以太网线供电技术,因此,与AP621相连接的只需要1根8芯网线,省掉了电源线的布置。

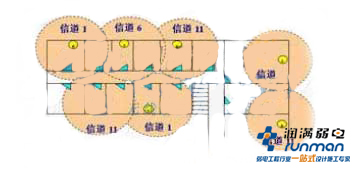

2) 无线频道分布图  由于AP较多,应注意AP的信道规划。相邻3个区域内要采用完全不干扰的频段,如信道1、6、11。

仓库无线覆盖点位图

因为实际施工中,建筑材料、办公环境差异很大,故对信号影响也很大(见下表),如果实测信号穿透情况良好,方案可以进一步优化,每层只需要放置更少数量的AP即可。AP的数量视现场实际勘测情况而定。  为了保障无线网络系统处于最佳运营状态。因此,为了保证在发生突发事件的情况下系统的正常运行,设计中需规划一定的冗余数量的AP以及无线信号的冗余。

3) 选用的天线

AP621在室内有多种选择,一般可以选用集成天线的AP621或外置3db或5db的全向天线,在全向天线不能覆盖需要的位置时,可以选用合适的定向天线达到覆盖的目的。

1.3 集成方案和设备清单

该仓库分长度50M左右,宽度15M左右,仓库在货物比较少的情况下比较空旷,货架高2米,1-3层是厂房货区,7层是退货区,4,5,6层是宿舍去根据图纸的情况,共放置31个AP621,采用集中管理架构,可以满足需求

(红色表示AP621)

1-3层结构差不多,每层需要5个AP,能达到全覆盖效果,,这样共需15个AP。根据图纸给出AP布点图如下:

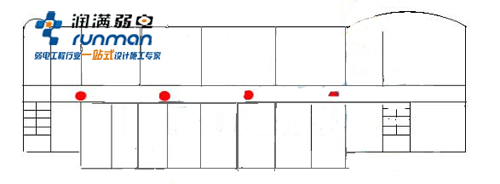

仓库无线覆盖方案点位图

4-7层结构一样,为仓库区,建议一个AP覆盖4个房间,共需要12个AP。根据图纸给出AP布点图如下

综上所述,共需要31个AP,余量4个。 注意:  因没有进行实地现场勘测,本部分AP数量为根据平面图设计,可能与实际使用数量稍有偏差,一切以最终测试结果为准。4-6层仓库区,由于房间比较多每个房间都有2米高的货架,可能4个ap覆盖效果不是最佳,可以适当增加,考虑了4个余量。

设备清单

AP-0621-60010-WR  [AP] 802.11n dependent access port single radio internal antenna version --> 35个  http://www.runman.com.cn/wireless/motorola-21.html

RFS-6010-10010-WR    [AC] RFS6000 8 Port Wireless LAN Switch  --> 1个  http://www.runman.com.cn/wireless/motorola-16.html

RFS-6010-UC-08-WWR   [License] 8 port License upgrade certificate  --> 4组

RFS-6010-100R0-WR  [AC备机]  RFS6000 Zero Port Wireless LAN Switch  --> 1个

S2600PC-28PC     [POE交换机]  新格林耐特POE交换机   --> 2个   http://www.runman.com.cn/wireless/poe-182.html

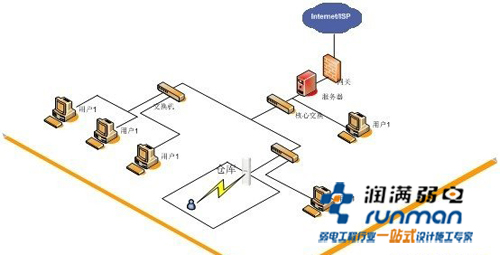

4 网络拓扑结构

1.无线网络覆盖交换机RFS6000主机和备份机放置在中心计算机房,与中心计算机房网络交换机连接;

2.AP621通过POE模块连接到楼层交换机上,每个接入点到AP621的线缆长度规定 不得超过100米;

3.楼层交换机之间级联,通过1000M上联口接入到楼层的中心机房;

4.无线网络交换机RFS6000通过有线网络,管理AP621

仓库无线覆盖解决方案
