茶楼会所,棋牌室无线覆盖解决方案

无线覆盖局域网被看作传统有线网络的延伸，在某些环境还可以替代传统的有线网络。与之相比，无线局域网有以下显著的益处：

1. 茶楼整体形象提升

通过无线覆盖除了满足客户无线上网需求之外还提供给茶楼本身的办公、店铺无线收银及上网、茶楼宣传页面的推送、无线视频监控等。

2. 安装便捷

无线局域网的安装工作简单，它无需施工许可证，不需要布线或开挖沟槽。它的安装时间只是安装有线网络时间的零头。

3. 经济节约

由于有线网络缺少灵活性，这就要求网络规划者尽可能地考虑未来发展的需要，所以往往导致预设大量利用率较低的信息点。而一旦网络的发展超出了设计规划，又要花费较多费用进行网络改造。WLAN不受布线接点位置的限制，具有传统局域网无法比拟的灵活性，可以避免或减少以上情况的发生。

4. 传输速率高

WLAN应用最新的IEEE 802.11n技术，数据传输速率甚至可以达到300Mbit/s。

实现茶楼无线覆盖，已成为现代化茶楼的一个重要标志。茶楼无线覆盖用户有多种需求，如网络信息点流动的需求、难以布线区域网络建设的需求、利用网络提高工作效率的需求、降低成本和保护投资的需求等。这些迫切的需求都可以通过茶楼无线覆盖的建设，实现完美的解决。

茶楼WLAN需求

1) 茶楼自身无线办公网及的需求

a) 茶楼工作人员移动办公，工作人员通过手机、平板电脑、笔记本等无线终端在茶楼无线覆盖的区域及时处理工作事务，方便快捷。

b) 有线网络办公的备份及补充，当有线网络接口不足时，可通过无线来扩容。

2) 茶楼店铺无线网络覆盖

a) 店铺电脑无线网络接入，茶楼中所有店铺的宽带接入统一由无线实现，减少了布线工程，茶楼环境更美观。

b) 无线收银，当收银台出现排除时，通过无线收银终端设备，迅速扩展收银的窗口，方便快捷，提升客户购物满意度。

3) 无线视频监控

a) 视频流的带宽保证，满足客户远程实时查看视频监控。

4) 茶楼宣传信息推送

a) 客户打开浏览器时推送茶楼形象宣传网页广告。

b) 客户打开浏览器时推送茶楼促销信息。

c) 不同区域推送不同信息。

5) 客户消费行为数据采集

a) 客户在茶楼中行走路线数据采集。

b) 提供数据接口给第三方应用对接，分析客户的消费行为，便于茶楼后续通过短信、电话、电子邮件等方式针对客户营销。

系统架构理念

所见即所得的射频规划工具－减少设计成本、提高部署效率

为了有效解决网络建设者在无线网络设计和规划所面临的困难，并有效降低在无线网络设计和规划方面的总体成本。汉明提供可视化的无线射频规划和部署工具。该工具将为网络建设者提供最具时效的可视化无线网络部署和规划手段。通过向 RF 部署工具导入需要实施 WLAN 部署的各区域平面图及其面积、预期的覆盖效果、障碍物材质等参数，RF 部署工具将综合考虑整个覆盖区域内三维空间的射频特性，自动输出各覆盖区域的 AP 最佳部署位置及预测的覆盖效果。这将为 WLAN 网络的实际部署提供有力的参考，帮助无线网络设计和实施人员快速、准确对整个无线网络进行射频信道规划、射频功率确定及设备布点指导。

智能化的射频管理特性－减少射频管理成本、提高射频管理效率

针对无线网络中存在的射频管理难题，汉明科技提供基于集中化或内置于无线控制设备的可视化智能 RF 管理工具。借助该管理工具所提供的强大功能，汉明科技无线控制设备可以及时发现无线网络中由于接入点失效而产生的射频覆盖黑洞，并通过经优化设计的 RF 算法协调失效 AP 周边的其它 AP 资源来完成对覆盖黑洞的有效弥补。同时无线控制设备还可以发现无线网络中存在的射频干扰问题，继而利用经优化设计的 RF 算法协调整网射频信道资源，从而为受干扰 AP 选择新的可用信道。该新的信道信息会自动下发到受干扰的 AP 并得到执行，从而快速解决射频干扰问题。当在现有无线网络中为满足覆盖需求而增加新的 AP 时，汉明无线控制设备也可以通过优化的 RF 算法自动决策并指导新的AP 完成无线信道及射频功率的调整，以此实现无线接入点的快速部署。汉明智能化的管理特性可显著提高网络管理者对无线网络的部署和管理效率。

强健的网络安全特性－降低安全威胁、避免法律风险

无线网络在某种程度上可以看作是一个开放式的公共网络，因此，为了向网络经营者提供强健安全的现代化无线网络，汉明科技在关系到网络安全的各个层面均提供强健丰富的安全特性。在用户接入安全方面，汉明科技提供 802.1x 接入认证、PSK 认证、MAC 接入认证以及portal 认证等。通过 AAA 服务器与无线控制设备的有机结合，汉明科技可为用户提供基于用户角色的策略控制，这其中包括对用户的 QOS 特性、应用访问权限及无线漫游特性等参数的管理和控制。在无线用户数据安全方面，汉明科技提供 WEP、WPA、WPA2 及 WAPI 在内的强健的无线网络加密功能，为无线用户提供不同级别的数据安全保障，满足无线网络各种应用对数据安全的要求。在无线网络环境安全方面，汉明科技智能无线接入点可同时工作在无线接入点和无线监视器的模式。同时，汉明科技还提供完善的 WIDS 功能，帮助网络管理者及时发现并响应网络中存在的 RogueAP 和 AD Hoc 主机等不安全因素，并可有效防护发生在无线网络中的 DOS 攻击。

加速投资回报的可运营网络－减少运营成本、改善运营环境

针对现在社会节能环保的切实需求，汉明科技推出全系列采用独特环保理念设计的无线控制器。得益于汉明科技独具特色的动态功率管理特性，该系列无线控制器在保持性能无损的情况下可根据自身运行情况、端口工作状态、线缆的长度和质量等多种因素自动调整供电功率，由此提供比同类型传统以太网交换机降低约30%的超低功耗。

最具时效的网络管理手段－降低总体管理成本、提高整网管理效率

针对网络中部署的无线接入点，汉明科技提供集中化的零配置管控能力，允许所有接入点自动发现并与控制设备关联，并提供对接入点的配置信息和软件版本进行自动更新和升级。由此，最大限度减少网络管理人员对无线接入点的维护工作量。为了解决无线接入点设备供电问题，汉明科技全系列无线接入点均提供基于 802.3af 标准的以太网供电（POE）支持。由此，网络建设可以使用 POE 供电设备为广泛分布的无线接入点进行集中供电，有效解决在各种环境下部署无线接入点时的电源引入问题，提高部署灵活性、减少部署时间并降低部署成本。同时，通过配合使用汉明科技的 POE 供电交换机，网络管理者还可以实现对无线接入点工作状态及其耗电情况等方面的远程检测或调整。对于每一个在网络中部署的设备，汉明科技均提供内置于设备的可视化中英文 WEB 网管系统。基于该网管系统用户可获得基于统一风格和操作习惯设计的有线、无线集成网管所带来的好处，有效帮助网络管理员以最高的效率完成设备的配置和维护工作。针对整个网络所有设备的集中化管理需求，汉明科技提供全面集成有线、无线管理能力的智能融合一体化网络级大型网管平台。是一个将有线和无线网络管理特性完美融合开发而成的开创性网管平台，除向用户提供风格完全一致的有线、无线网络管理操作手段和全特性的有线、无线管理套件，还提供全面的网络性能、事件、日志和趋势分析能力。借助于丰富强大的管理和分析特性，网络管理员只需操作一套软件即可顺利完成对整体网络的部署、管理和优化，还可快速定位并帮助解决网络中产生的故障。这极大简化了网络维护的复杂性，并有效降低网络运营成本。

满足多业务融合的软硬件平台－降低投资风险、提供投资保护

汉明Howay系列无线控制器是汉明科技公司为网络运营者交付的全特性无线网络控制和管理设备。全系列产品采用先进的并行多核多业务处理器及高速 ASIC 作为业务和数据处理平台。借助于先进的软、硬件产品设计，汉明Howay系列无线控制器除提供无线用户接入、无线设备管理、无线实时语音、无线视频传送、无线快速漫游等全面无线业务能力外，还可提供高性能的NAT、VPN、基于 DPI 的应用控制、带宽管理等丰富业务特性。同时，汉明科技Howay 系列无线控制器还提供基于芯片级别的 IPv6 业务特性，可对 Ipv6数据报文进行硬件级的高速转发，加速各种基于 Ipv6 的业务处理能力。

系统方案设计原则

本方案的设计将在追求性能优越、经济实用的前提下，本着严谨、慎重的态度，从系统结构、技术措施、设备选择、系统应用、技术服务和实施过程等方面综合进行系统的总体设计，力图使该系统真正成为符合茶楼无线覆盖需求的网络系统。系统总体设计本着总体规划、分布实施的原则，充分体现系统的技术先进性、高度的安全可靠性、良好的开放性、可扩展性，以及经济性。

在网络的设计和实现中，本方案严格遵守以下原则：

标准性和开放性

只有支持标准性和开放性的系统，才能支持与其它开放型系统一起协同工作，在网络中采用的硬件设备及软件产品应该支持国际工作标准或事实上的标准，以便能和不同厂家的开放性产品在同一网络中同时共存。通信中应采用标准的通信协议以使不同的操作系统与不同的网络系统及不同的网络之间顺利进行通讯。本方案中，网络设计及网络设备选型遵从国际标准及工业标准，使网络具有开放性和兼容性。汉明科技无线局域网系统满足国际和国内的无线标准，汉明WLAN最大程度的兼容符合Wi-Fi标准的各种无线终端设备。

网络采用开放式体系结构，易于扩充，使相对独立的分系统易于进行组合和调整。选用的通信协议符合国际标准或工业标准，网络的硬件环境、通信环境、软件环境相互独立，自成平台，使相互间依赖减至最小，同时保证网络的互联。

先进性和安全性

系统所有的组成要素均应充分地考虑其先进性。不能一味地追求实用而忽略先进，只有将当今最先进的技术和我们的实际应用要求紧密结合，才能获得最大的系统性能和效益。网络的安全是事关重要的，在某些情况下，宁可牺牲系统的部分功能也必须保证系统的安全。无线网络系统提供多种有效的安全控制机制，以防止机密泄露和影响正常工作。无线网络系统应提供一套完整的安全防范措施，能够有效地防止系统外部人员的非法侵入。在无线网络建成后的3-5年之内，不会由于业务量的增加导致对网络结构及主要设备的重大调整。同时要考虑实际的应用水平，避免技术环境过于超前造成投资浪费。

成熟性和高可靠性

作为信息系统基础的网络结构和网络设备的配置及带宽应能充分地满足网络通信的需要。网络硬件体系结构在实际应用中能经过较长时间的考验，在运行速度和性能上都应是稳定可靠的、拥有完善的、实用的解决方案，并通到较多的第三方开发商和用户在全球的广泛支持和使用。同时，应从长远的技术发展来选择具有很好前景的、较为先进的技术和产品，以适应系统未来的发展需要。

可靠性也是衡量一个计算机应用系统的重要标准之一。在确保系统网络环境中单独设备稳定、可靠运行的前提下，还需要考虑网络整体的容错能力、安全性及稳定性，使系统出现问题和故障时能迅速地修复。因此需要采取一定的预防措施，如对关键应用的主干设备考虑有适当的冗余。应急处理信息系统能够全天候工作，达到每周7*24小时工作的要求。一个高可用性的系统才能使用户的投资真正得到回报。

无线网络系统具有较高的可靠性和可用性，具有强大的容错功能，以保证各种应用的正常运行。系统具备在线故障恢复能力，关键设备、模块、线路能做到实时备份、均衡负载和自动故障切换。

可维护性和可管理性

整个信息网络系统中的互连设备，应是使用方便、操作简单易学，并便于维护。对复杂和庞大的网络，要求有强有力的网络管理手段，以便合理的管理网络资源，监视网络状态及控制网络的运行，因此，网络所选的网络设备应支持多种协议，管理员能方便进行网络管理、维护甚至修复。

在设计和实现时，必须充分考虑整个系统的便于维护性，以使系统万一发生故障时能提供有效手段及时进行恢复，尽量减少损失。

可扩充性和兼容性

网络的拓扑结构应具有可扩展性即网络联结必须在系统结构、系统容量与处理能力、物理接连、产品支持等方面具有扩充与升级换代的可能，采用的产品要遵循通用的工业标准，以便不同的设备能方便灵活地接连入网并满足系统规模扩充的要求。为了使所实现系统能够在应用发生变化的情况下保护原有的开发投资，在设计系统时，应将系统按功能做成模块化的，可根据需要增加和删除功能模块。

无线网络系统解决方案

无线网络总体架构

无线覆盖方案在原有的有线网络架构基础之上，还增加了汉明科技的以下产品：Howay2000ni室内吸顶式AP、、Howay5000PRS认证计费系统、Howay6100C无线控制器。

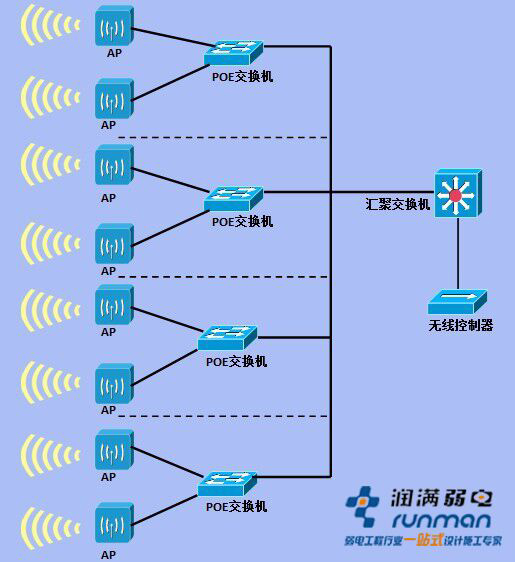

网络拓扑架构如下图所示：

本设计方案按照汉明科技AP+AC的结构化无线网络解决方案进行设计。整体框架基于瘦AP方式部署，采用AC（无线控制器）对AP进行集中管理、控制、配置下发，以及对接入终端的认证、数据分布式、漫游等功能。在这个架构里，AP只负责无线信号的收发，不作MAC层及其以上的协议层处理，所有的智能工作都由AC完成。

汉明科技Howay5000PRS认证计费系统对不同级别客户的上网时间进行控制，保障了茶楼的无线网络为不同级别客户提供相对应的无线网络服务。

汉明科技Linkall Loc-Viewer无线定位系统对茶楼的无线上网客户进行定位，将客户在茶楼中行走的路线及时间进行搜集并通过数据接口的形式将数据传输到第三方软件中，茶楼可在第三方软件上对重点客户的在茶楼的消费活动进行分析。茶楼通过短信、邮件、电话等各种方式对客户进行精细化的广告推送，提高了茶楼营销的精准度。

汉明科技基于瘦AP+AC架构方案的优势在于：

n 配置简单：AP零配置、所有的配置集中在无线控制器上完成，简单便捷；

n 维护方便：管理、维护针对无线控制器来实现，不需要对每一台AP进行操作；

n 易于升级：针对特性增加带来的软件版本升级需求，只需要对无线控制器进行操作即可，不需要对每一台无线AP单独升级，软件的升级由AP自动完成。安全可控：可以集中进行射频及功率、信道调整，黑白名单、无线入侵检测、安全访问控制等功能；

n 扩展性强：根据需要，可以灵活增加补点AP，需要扩容的话，只需要将AP接入网络即可。支持三层漫游，方便扩展支持无线监控、话音应用等业务。

n 网络性能好：高速数据转发，支持快速切换，数据私密性好，天然的MAC层加密隧道；

n 抗干扰性强：可动态分配信道，并在受干扰时切换到最优信道

本方案中，AP与AC使用二层架构部署，即AP与AC处于同一IP子网，AC设备负责IP网段划分和数据路由转发。二层架构清晰明确、系统具有更高的数据转发性能。由于中间无需进行三层处理，故可以保证数据链路的高带宽、低延迟、无抖动。汇聚交换机与接入交换机之间采用全千兆trunk链路。汇聚交换机下连所有接入交换机，对所有链路进行集中汇聚，对所有数据进行交换转发。汇聚交换机设备采用高性能全千兆三层交换机，以提供稳定、可靠、全线速的数据转发服务。接入层设备采用二层全线速百兆交换机，其中上行链路采用千兆接口。接入交换机下挂AP，为AP提供上行链路和POE供电功能。从AP到汇聚交换机全部为二层接入，以达到更高的转发性能。无线信号穿越门、窗、墙等障碍物会有衰减，因此，无线信号和覆盖场所的物理格局关系密切。汉明科技无线AP的覆盖原则是，首先保证覆盖区域内，AP与无线终端之间无线信号的有效交互，其次，保证覆盖区域内每个终端的覆盖带宽要求。

考虑到无线网络中多媒体业务对带宽大规模占用的特点，以及对数百台AP的大流量处理要求，如果采用集中式转发的架构模式，AC很容易成为性能瓶颈。因此方案中采用分布式转发模式。控制、管理报文通过无线控制器进行统一处理，数据报文在无线AP上直接转化为以太网格式的报文，不需要通过隧道封装交无线控制器处理，从而解决无线控制器的数据转发性能瓶颈问题。

在该方案中，应包括如下设备：

n 无线控制器，实现对AP及接入终端的集中式管理。

n 无线接入AP，实现优化、无缝的无线信号覆盖和数据分布式转发。

n PoE交换机，用于AP供电
