上海浦西万怡酒店综合布线解决方案

来源:本站原创 责任编辑:蜡笔没有心 浏览: 发表时间:2016/1/7 18:15:24
  • 方案概况

【方案名称】:上海浦西万怡酒店综合布线解决方案

【业务类型】:综合布线

【行业性质】:服务行业

【方案展示】:详情

【方案特点】:上海万怡酒店位于南京西路商圈,该楼共有30层每层考虑到综合布线双绞线铜缆100米的传输限制,每楼层左右两端各设计有一个弱电间(分配线间),该酒店的数据中心及主配线间设置在15层网络中心,共2个主配线间,56个分配线间,信息点总数量20000点。


  • 解决方案

上海万怡酒店位于南京西路商圈,该楼共有30层每层考虑到综合布线双绞线铜缆100米的传输限制,每楼层左右两端各设计有一个弱电间(分配线间),该酒店的数据中心及主配线间设置在15层网络中心,共2个主配线间,56个分配线间,信息点总数量20000点。每个分配线间管理就近的网络信息点(服务器、工作站、打印机、IP电话等)。所有的分配线间设置交换机,通过万兆多模主干光纤连接至15层网络中心内的主配线间并汇聚至核心交换机。网络设计为内网和外网两个部分,在分配线间通过物理隔离的方式分别配置配线架和交换机,内网采用6类屏蔽双绞线系统,外网采用6类非屏蔽双绞线系统。

这个项目信息点数量较多、分布在不同楼层,且管理起来比较困难,用户对综合布线系统的管理提出了要求:

1)减少交换机端口的故障率

2)远程监控和管理

3)自动形成记录文档

4)突发事件报警

对于该布线工程的实际情况和用户所提出的需求,就需要使用相应智能布线管理系统,此系统也有一些相对应的厂商,一般的智能布线管理系统都能实现以下功能。

1)减少交换机端口的故障率

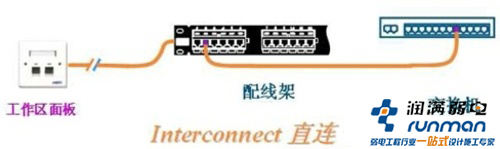

针对这个需求,一般可以采用双配线架的配置模式。常规布线通常使用的是单配线架的直连模式,也就是从工作区信息插座而来的水平线缆端接到一组配线架背面的模块上,而这组配线架的前端端口通过跳线直接跳接至交换机端口。

综合布线方案示意图

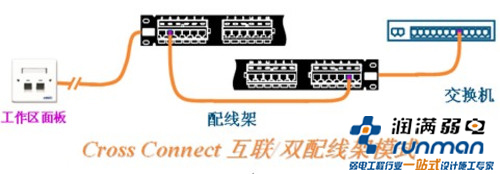

双配线架模式又称之为互联方式,原理是在原有的配线架和交换机之间再添加一个配线架,交换机端口通过单端带水晶头的跳线一一对应固定连接到添加的配线架上(也就是RJ45头插在交换机端口上,另外一端端接到配线架后端的模块上,端口一一对应)。原有配线架与交换机端口之间的跳线连接,转换为在两个配线架之间的连接。将交换机端口延伸到另外的配线架上,交换机端口为固定连接,无需再经常插拔,减少了故障率;同时对于一些端口密度较大的交换机,也可以方便维护和操作,交换机端口分散到配线架端口上。

综合布线示意图

2)远程监控和管理

实施后的智能布线管理系统通过服务器的软件所提供的虚拟配线间功能可以实时地监控到数据中心机房、主机房及所有楼层分配线间机房的设备及布线连接的情况,下图中所显示的白色和蓝色的线缆就是机房里实际连接的智能跳线,而且在虚拟配线间视图里的跳线显示可以根据机房里的跳接变化实时地更新和显示,就像在机房里实际看到的一样。区别较多跳线在软件显示上的重叠,也就是如果用户想要从软件界面查询某条跳线的端口连接,只需点击该端口,其相对应的跳线就会以其他的颜色高亮显示。

3)自动形成记录文档

智能布线系统数据库能够在几个毫秒的时间内自动更新连接的数据记录,而无需人工干预。点击软件界面里想要查找的设备端口,就可以完整显示端到端设备的连接,且连接的变化也能够及时地更新和反馈。即使在一定时间内某个端口的连接发生了多次改变,也可以通过系统的事件日志查询到每一次变化的情况(这也可以通过下面介绍的邮件报警功能查询到)。

4)突发事件报警

对于突发事件的发生(比如跳接端口的意外中断),一般智能布线系统能够以邮件的方式发送警报给管理人员,并详细列出端口的信息,帮助快速定位,减少排错时间和宕机损失。通过采用智能布线系统,用户完全可以轻松的管理他的网络综合布线系统,降低了人为失误导致的系统中断率,减少了因排错、更新而增加的工作量。同时系统处在一个实时监控的环境下,更加安全,免去管理人员的后顾之忧。
