【方案名称】:上海建滔广场商业综合体综合布线解决方案

【业务类型】:综合布线

【行业性质】:服务行业

【方案展示】:详情

【方案特点】:建滔广场商业综合体,综合布线系统是智能化系统的基础,为智能化各个子系统提供高速、稳定、可靠的传输物理通道,是智能化系统的重要组成部分,应是一个合理的高标准的布线系统,系统能支持当前普遍应用的各种网络、标准通信协议,以实现语音、数据、视频、多媒体等信息的传输。


  • 解决方案

建滔广场商业综合体,总占地面积1.95万㎡,总建筑规模约为26万㎡,由3栋塔楼以及商业裙楼和地下车库等组成。地面1~4层、地下一层为商业用房(大部分为小型商业、餐饮,有部分大型商业、超市),地下2~4层为车库及设备用房。1号塔楼25层、2号塔楼37层、3号塔楼29层。

智能化工程在结构、系统、服务、管理及几者之间进行优化组合,实现通信自动化、建筑设备管理自动化、办公自动化,达到安全、高效、节能、舒适、便利的建筑环境。综合布线系统是智能化系统的基础,为智能化各个子系统提供高速、稳定、可靠的传输物理通道,是智能化系统的重要组成部分,应是一个合理的高标准的布线系统,系统能支持当前普遍应用的各种网络、标准通信协议,以实现语音、数据、视频、多媒体等信息的传输。

本商业综合体定位于多种使用功能,需要解决以下几部分通信与布线需求:

(1)3号楼建设单位办公管理网络、语音通信网络,简称网络(一)。

(2)1、2号楼小型租售型公司、裙楼商业的办公管理网络、语音通信,简称网络(二)。

(3)物业管理办公网络,包括建筑设备控制、安防监控等信息点需求,简称物管网络。

(4)1、2、3号楼、裙楼商业的通信接入,简称接入网络。

综合布线系统总体设计与建设应当综合考虑系统的先进性、开放性、实用性、经济性、高效性、安全可靠性和易管理维护性的平衡,本着从需求的角度出发,遵循“投资合理、统一规划、立足现状、适度超前”的设计建设思想,既满足客户目前的应用需求,又考虑今后技术的发展趋势,并具有承载语音、数据、IPTV、TDM等多种业务的综合接入能力。

综合布线总体方案

网络(一)由于信息点较多,设计方案拟采用美国西蒙6类低烟无卤布线和MapIT G2智能管理布线产品;网络(二)、物管网络拟采用美国西蒙6类低烟无卤布线产品;接入网络拟运用EPON接入技术的整体解决方案,对于1、2号楼小型租售型公司、裙楼商业的办公管理网络、语音通信采用光纤到办公室(FTTO+LAN)方式接入,对于3号楼建设单位办公管理网络、语音通信网络采用光纤到楼(FTTB+LAN)方式接入。

所有信息出口采用标准的RJ45接口,以统一的线路规格和设备接口,使任意信息点均能接插不同类型的终端设备,提高通信布线的易用性、互换性。

3号楼建设单位办公管理网络、语音通信网络机房设置在3#楼5层信息网络机房,综合布线系统由工作区子系统、水平子系统、管理子系统、主干子系统、设备间子系统组成,采用模块化设计和分层星型网络拓扑结构组网。

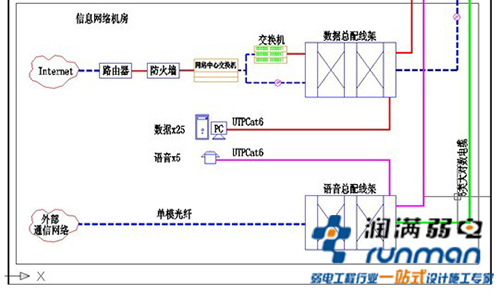

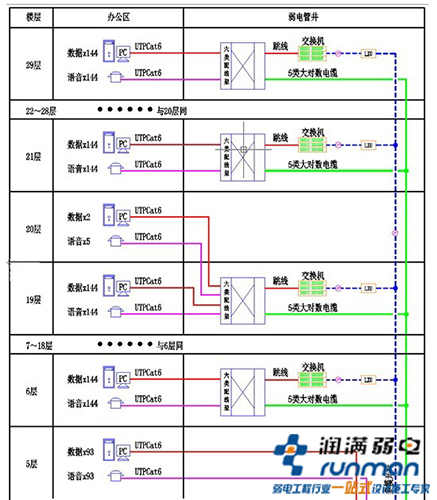

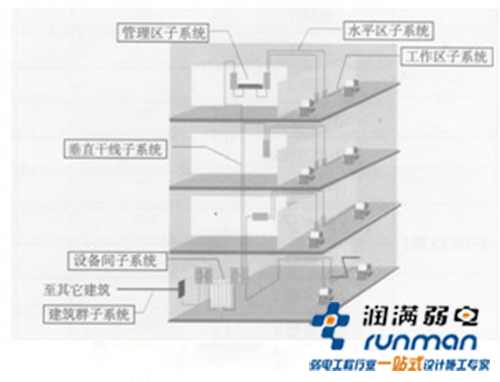

综合布线系统组成示意图

(1)工作区子系统:语音、数据均采用6类信息插座。设计按办公面积每10㎡设计语音、数据点各1个,采用双口面板安装。

本系统共设置6757个信息点,其中语音点3325个(每4个语音点设置为1门同线电话),数据点3432个。

(2)水平子系统:选用6类低烟无卤UTPCat6连接工作区与楼层配线架。

(3)管理子系统:配线间设置在楼层弱电管井,采用24口智能配线架(水平端接、交换机跳接)、夹接式配线架(语音主干)、智能光纤配线箱(数据主干)、9针RJ45跳线或智能光纤跳线分别与主干、水平电缆连接与跳接。

(4)主干子系统:语音主干采用5类大对数电缆、数据主干采用6芯多模光缆到楼层配线间。

(5)设备间子系统:设在5层信息网络机房,由总配线架、跳线及相关有源设备组成。采用24口智能配线架(水平端接、交换机跳接)、夹接式配线架(语音主干)、智能光纤配线箱(数据主干)、9针RJ45跳线和智能光纤跳线分别与主干、水平电缆连接与跳接。

(6) 智能布线系统应用:对于网络规模大、信息点较多的布线系统,后期的网络管理是非常头痛的事情,智能布线系统是为代替人工管理的不便和易出错误,同时又要方便跳线的改变而诞生,通过使用计算机生成的工作单,可以简化移动、增加和改动(MAC)过程。通过网络连接或通信中智能布线系统支持的网络端口,可以在异地监测这些工作单的进展情况,网络管理人员可以获得实时反馈,精确了解接插工作执行情况,检验所有连接是否正确,功能是否正常。同时系统具有网络资产管理功能,使智能布线系统能成为整个网络资产管理的重要部分。一般来说,智能布线系统对于系统规模较小的布线系统显然有点大材小用,适合拥有大约500条以上水平连接的网络,项目越大,管理工作越难做,就越需要智能布线系统,中小用户在关键部门、关键区域也需要,随着经济的发展、在预算允许的情况下,智能布线会更为广泛的运用。

(7)Internet接入

在信息网络机房内设置路由器和防火墙,以FTTB+LAN方式接入负一层电信接入机房局端设备OLT。

(8)语音通信接入

通过单模光纤接入市政通信网络,在信息机房内通过光电转换成大队数电缆到楼层,采用虚拟组网。
