上海中医药大学体育馆羽毛球综合布线解决方案

来源:本站原创 责任编辑:蜡笔没有心 浏览: 发表时间:2016/1/11 10:32:16
  • 方案概况

【方案名称】:上海中医药大学体育馆羽毛球综合布线解决方案

【业务类型】:综合布线

【行业性质】:服务行业

【方案展示】:详情

【方案特点】:体育馆主要作为学校重大活动的举办地点和个别办公地点,对于网络建设要求不高,但为保证正常的办公及未来的拓展,综合布线系统必须得到重视。综合布线系统作为网络运行的基础和高速数据传输的保障,在建设初始就应当受到高度的重视。


  • 解决方案

体育馆主要作为学校重大活动的举办地点和个别办公地点,对于网络建设要求不高,但为保证正常的办公及未来的拓展,综合布线系统必须得到重视。综合布线系统作为网络运行的基础和高速数据传输的保障,在建设初始就应当受到高度的重视。

结构化综合布线系统采用模块化设计和分层星型拓扑结构。它能适应任何大楼或建筑物的布线系统。其代表产品是建筑与建筑群综合布线系统(PDS)。PDS一般采用模块化设计和物理分层星型拓扑结构,传输语音、数据、图像以及各控制信号。

综合布线设计的要点

综合布线系统的设计方案虽然随着用户的需求和布线的具体环境不同,会有各种变化,但任何综合布线方案在设计时都要满足以下几点要求:

1)实用性:能支持多种数据通信、多媒体技术及信息管理系统等,能够适应现代在和未来技术的发展;

2)灵活性:任意信息点能够连接不同类型的设备,如微机、打印机、终端、服务器、监视器等;

3)开放性:能够支持任何厂家的任意网络产品,支持任意网络结构,如总线形、星形、环型等;

4)模块化:所有的接插件都是积木式的标准件,方便使用、管理和扩充;

5)扩展性:实施后的综合布线系统是可扩充的,以便将来有更大需求时,很容易将设备安装接入;

6)经济性:一次性投资,长期受益,维护费用低,使整体投资达到最少。

综合布线系统总体设计

整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。以下按各个子系统分别进行说明,在本方案中充分考虑了布线系统的高度可靠性、高速率传输特性及可扩充性和安全性。

工作区子系统设计

配线间子系统的信息插座模块延伸到终端设备处的连接线缆及适配器由用户自备,本设计不考虑。要连接计算机和电话线时缆线与缆线接头要注意与信息插座匹配。信息插座到终端设备连线不超过五米。工作区的UTP/FTP跳线为软线材料,即双绞线的芯线为多股细铜丝,最大长度不能超过5M。

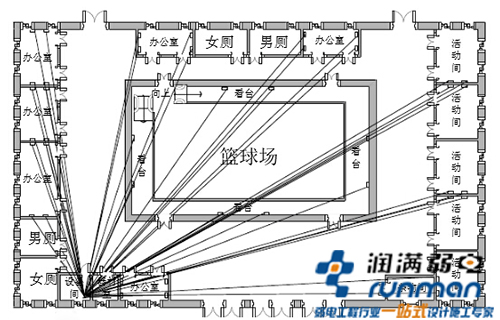

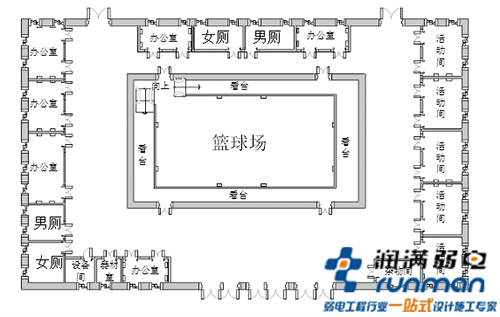

体育馆综合布线图

设计说明:

1.共有6间办公室,5间活动间,外加看台8个信息点,共计42个信息点。

2.楼层主要设备放在设备间内。

3.由网络机柜引致各个信息插座的线路用一根5-UTP。

4.信息点的安装高度:下沿距地0.3M。

5.房间吊顶隔板内使用39×18PVC线槽铺设。

6.房间内使用PVC线管明装铺设。
