上海闵行区自由港量贩式KTV解决方案

来源:本站原创 责任编辑:蜡笔没有心 浏览: 发表时间:2016/1/11 11:22:41
分享到:
  • 方案概况

【方案名称】:上海闵行区自由港量贩式KTV解决方案

【业务类型】:综合布线

【行业性质】:服务行业

【方案展示】:详情

【方案特点】:KTV综合布线,以期总结一些通用的布线经验和不完善之处,能够对自己以后的工作以及其他该行业工作者提供一些借鉴。KTV综合布线主要分为两大部分,一是每个包厢内的音响设备、点歌设备、灯光设备和显示设备之间的链接,另一个是整个KTV的网络建设,这其中又包括局域网建设和外网建设。


  • 解决方案

KTV综合布线,以期总结一些通用的布线经验和不完善之处,能够对自己以后的工作以及其他该行业工作者提供一些借鉴。KTV综合布线主要分为两大部分,一是每个包厢内的音响设备、点歌设备、灯光设备和显示设备之间的链接,另一个是整个KTV的网络建设,这其中又包括局域网建设和外网建设。在综合布线过程中,需要部暗线,没有办法部暗线的也需要用硬材质的管子将其覆盖,并且需采用同一568B标准不超过100米的网线。音响采用的是美国Bose音响,点歌系统采用的则是较先进的点歌系统。音响由润满的工作人员调试安装,点歌系统已经嵌入到机顶盒中,所需做的是布局好网线以及安装好管理软件客户端和服务器端。所有工作完成之后,经测试前台可以正常开房,包厢也可以正常点歌,但是也有一些小问题经常出现。在这个过程中,我发现综合布线并不一定要严格按照标准规范书实行,因为这样可能会带来额外的成本以及功能浪费,但是大多数过程都符合综合布线的规范。

客户需求

根据客户所述,现总结如下:

(1)不需要网络远程管理功能;

(2)该KTV的WIFI免费共享,不需要计费功能;

(3)不需要网络管理软件;

(4)希望网络建成后只需一个网络管理员就能管理。

(5)点歌系统内部网络要独立于外部网络。

(6)包厢在全部开启的情况下,机顶盒点歌能流畅播放视屏;

(7)WIFI能满足200个终端上网;

(8)要求光纤入网;

(9)服务器负载均衡。

设计方案

对ktv的结构和部署具体了解后在设计时,应遵循拓扑结构的变化尽量减小对区域的影响。较常见的拓扑主要有总线拓扑、星形拓扑、环形拓扑、树形拓扑和网状拓扑。在这里,要分析出每种拓扑结构的优缺点,以选出适合相应场合的拓扑结构。

(1)总线型:采用主线传输作为共用的传输介质,将网络中所有的计算机通过相应的硬件接口和电缆直接连接到这根共享总线上。优缺点总结:结构简单、布线容易,但是共享总线的特性使得网络性能受限且难以诊断故障点。

(2)环型:使用公共电缆组成一个封闭的环,各节点直接连到环上,信息沿着环按一定方向从一个节点传送到另一个节点。优缺点总结:结构简单,但只能单向传输且每个节点出现故障都会造成网络瘫痪。

(3)树型:类似于总线拓扑的局域网拓扑。树型网络可以包含分支,每个分支又可包含多个结点。优缺点总结:连接简单,维护方便,但可靠性不高,任何节点或链路的故障都会影响整个网络的运行。

(4)网状型:节点间的连接是任意的,没有规律可循。优缺点总结:系统可靠性较高,易扩展,但结构复杂,不易管理。

(5)星型:用一个节点作为中心节点,其他节点直接与中心节点相连构成的网络。优缺点总结:控制简单、故障诊断和隔离容易、方便服务,但需要耗费大量的电缆,且中央节点负担重。

综上所述,各网络拓扑有其优势和劣势。如何在众多拓扑结构选择合适的,依据的原则是上节提到的逻辑设计目标。所以在这里选择星型拓扑最合适,虽然有耗费大中央节点负担重的缺点,但在这样的小型网络中这样的缺点并不明显。

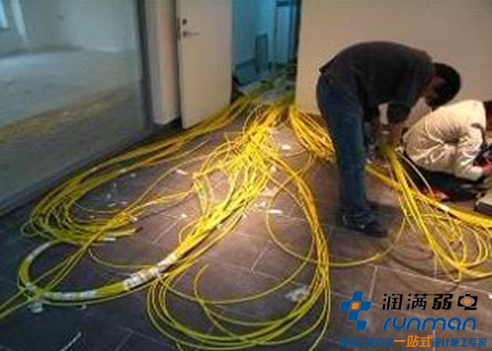

  • 施工现场
