上海慧士通弱电布线整改方案

来源:本站原创 责任编辑:佚名 浏览: 发表时间:2016/1/19 17:25:18
  • 方案概况

【方案名称】:上海慧士通弱电布线整改方案

【业务类型】:综合布线

【行业性质】:制造行业

【方案展示】:详情

【方案特点】:  慧士通(上海)机械电子有限公司成立于2000年,位于上海市松江工业区, 交通便利。 距上海虹桥机场26公里,距上海浦东机场56公里。公司占地5,000多平方米,现有员工人数为150人。由于车间线路非常杂乱,现在交由我们润满帮助其来整改,以下是我们润满科技给出的整改方案。


  • 解决方案

一 慧士通网络的主要问题如下:

1、现有的网络线路非常杂乱,综合布线不规范,到车间线路的中继节点较多,且多采用家用级设备,性能不稳定,导致工厂作业中网络频频中断。

2、整体网络架构不清晰,缺乏合理的规划,主干网络不规范,设备的部署不合理,应放置在室内环境中。

3、无专业的人员或服务商对网络系统进行管理,只能勉强满足目前办公使用,后续无法扩展。

4、三个厂房需接入有线网络,并部署WIFI信号,方便办公应用。

二 解决方案

1. 重新规划所有网络信息点位

① 办公室区域网络点位:

一楼:采购主管3个,生产主管2个,工程师7个,质量部长1个,销售6个;文员2个,质量员1个,质量技术1个。共23个点位,后面四个点位不需要上外网。

二楼:老板1个,财务2个,人事2个,共5个点位;

② 在坐标检验室有三台塔式服务器,共3个点;

③ 车间内需要增加信息点位:三个厂房都接入光纤网络

1、加工车间信息点2个,装配车间信息点1个,给CRM一体机使用;

2、仓库共6个信息点,其中4个办公,2个CRM一体机;

3、焊接车间先接入网络,做预留以后扩充。

④ 食堂的刷卡机1个信息点,2楼会议室预留两个信息点;

⑤ 门卫处需要1个信息点;

⑥ 厂房,及办公区域,加设无线AP点位,用于WIFI信号的覆盖;

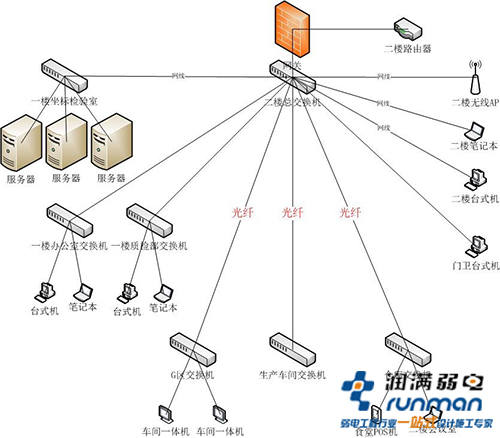

2. 规划网络拓扑结构(如下图)

① 选取总机房位置,接入宽带,部署路由器、核心交换机;(注:采用二楼宽带接入的位置,将部署在墙外的线路和设备转入室内)

② 一楼大办公室、坐标检验室、质检室三个区域分别配置一台24口交换机,两台8口交换机进行接入;

③ 二楼的办公点位直接接入核心交换机上;

④ 三个厂房分别接入POE供电交换机;

规划网络拓扑结构

3. 确定布线方案,平面走线图

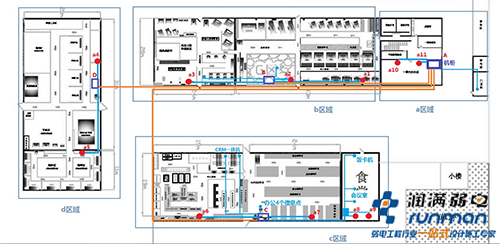

平面走线图

① 根据平面图,将厂区分为四个部分:

a区域:办公室

b区域:紧挨办公室的厂房,机加工、G区区域

c区域:仓库,食堂区域

d区域:焊接车间区域

② 如图,蓝色方框 表示机柜,总机柜设定为A位置,其他三个厂房的B、C、D位置分别部署一个机柜,用于放置各区的汇聚交换机。

③ 如图,橙色线路 表示光纤线路的连接,总机房A位置,通过三根光纤线路,分别连接至B、C、D三处机柜,通过熔接盒进行光纤熔接,确保每条线路都是独立的。

④ 如图,红色圆饼 表示无线AP的点位部署,总共预设了11个AP点位,通过机房的AC控制器,对所有无线AP进行统一部署和管理。

⑤ 如图,浅蓝色线路 表示信息点的走线示意图。通过B、C、D位置的机柜,分别向区域所需要的信息点位进行线路部署

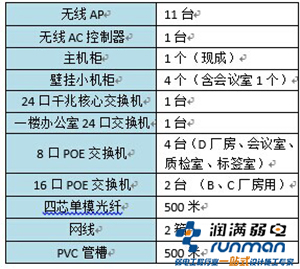

主要设备小计:

主要设备

4. 其他

① 安防监控:原来已经部署有监控网络,从节省成本考虑,监控系统只对坏了的探头进行更换,线路暂时保持原有状态,后续有需要再进行线路整体改造。

② 办公室线路:建议最好整体重新走线,或者只整理机柜端。

③ 电子围栏:在后续的防护系统完善中再酌情考虑。

④ IT外包运维:各种应用系统的搭建,桌面维护等,后面根据需求另签合作协议。

⑤ 宽带的升级:暂时沿用以前的宽带,上应用系统后再进行升级。
