工厂车间监控标准规范:从防爆防腐到 AI 安全识别的全流程设计实施指南

一、为什么车间监控必须有”标准”?

工厂车间的监控,与商场/小区/学校监控有 本质区别:

• 环境更恶劣:粉尘、高温、油污、潮湿、电磁干扰、振动
• 安全风险更高:机械伤害、火灾爆炸、危化品泄漏、有毒有害气体
• 作业更复杂:人车交叉、流水线高速运转、夜班操作
• 法规更严:GB 50016《建筑设计防火规范》、GB 50058《爆炸危险环境电力装置设计规范》、AQ 3036《危险化学品重大危险源安全监控通用技术规范》等强条要求
• 责任更重:事故溯源、合规取证、安全生产标准化

如果用普通安防标准建车间监控,会出现:

“车间摄像头 3 个月就起雾模糊“<br>”焊接火花点燃了普通摄像机,差点烧了整条线“<br>”酸雾腐蚀了摄像头支架,1 年全部报废“<br>”事故发生后录像找不到关键 30 秒“<br>”危化品区域用普通电源,被安监罚了 20 万“

本文以 “国家/行业标准 → 分区设计 → 设备选型 → 传输存储 → AI 安全 → 验收运维” 的全流程,给出 可落地的车间监控标准规范。

—

二、车间监控的法规与标准体系

2.1 必须遵守的国家/行业标准

核心提示:GB 50058 爆炸危险环境分区 和 AQ 3036 危化品监控 是车间监控最常被忽视的两条强条。一旦发生事故,合规检查首先看的就是这两个标准是否满足。

2.2 行业特殊标准

—

三、车间分区与防爆防腐设计

3.1 防爆区域划分(GB 50058)

车间按 爆炸性气体/粉尘环境 划分为三个区域等级,不同等级对应不同防爆等级的摄像机:

真实场景对应:<br>- 加油站的油罐区 → Zone 1<br>- 化工反应釜周围 1m → Zone 1<br>- 加油站卸油口 1m 外 → Zone 2<br>- 面粉加工车间除尘器 → Zone 20/21<br>- 金属抛光车间 → Zone 22

3.2 防腐等级(IP 防护)

车间环境的 IP 防护等级是另一个核心要求:

3.3 材质选择

—

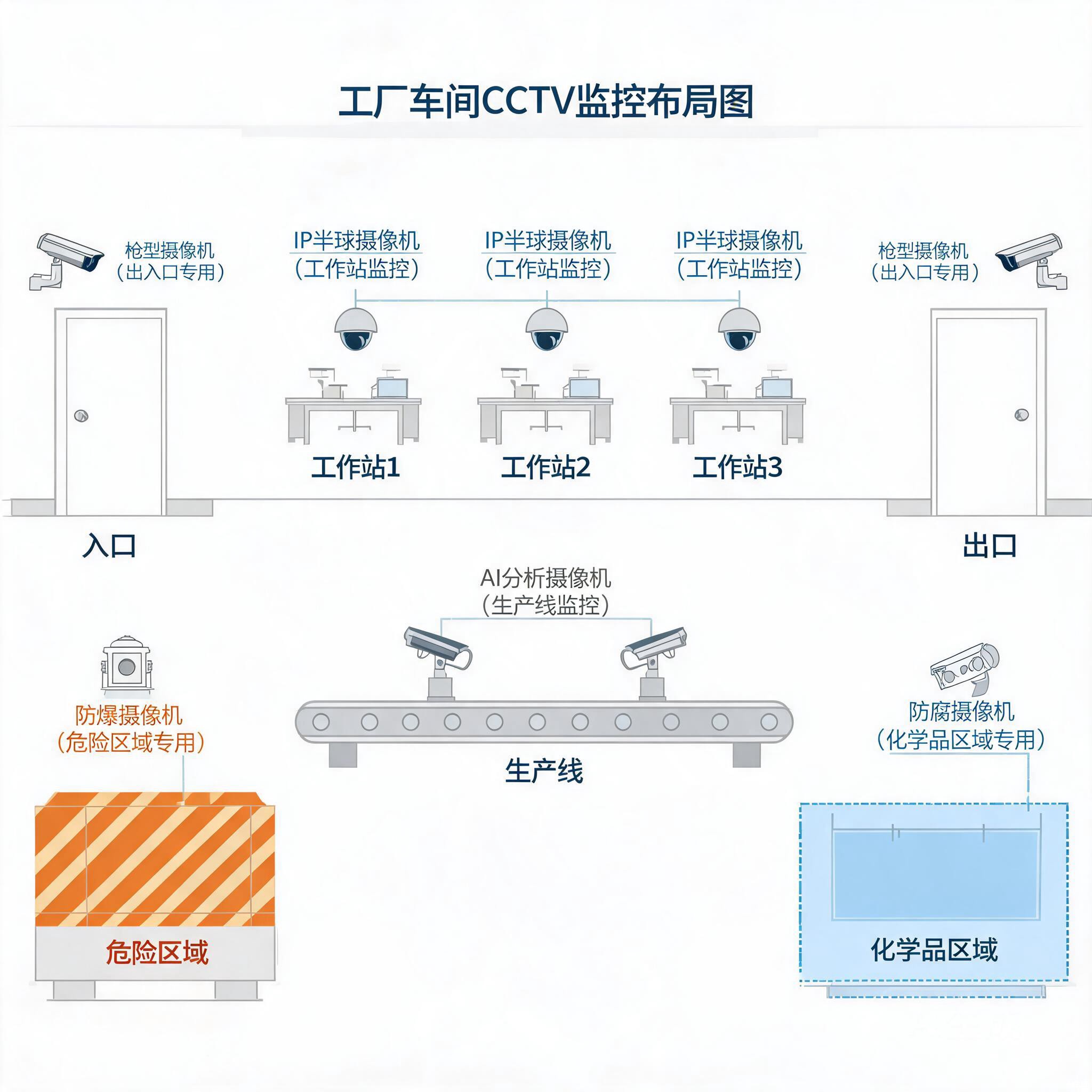

四、车间监控点位设计

4.1 点位设计六大原则

1. 全覆盖无死角:关键作业区 100% 覆盖
2. 关键工序重点监控:危险工序多角度布点
3. 出入口 100% 覆盖:人车分流单独摄像机
4. 避免逆光:摄像机避开强光源方向
5. 高度合理:作业区摄像机高度 2.5~3.5 米
6. 防破坏:重要位置摄像机加防拆报警

4.2 各功能区布点规范

(1)生产作业区(焊接/装配/机加工)

特殊要求:

• 焊接区:加装 镜头护罩(防弧光灼伤) + 滤光片
• 高温区(铸造/锻造):摄像机距离热源 ≥ 2 米,加 耐高温护罩
• 强振动区(冲压/锻造):摄像机加 减震支架

(2)出入口与人车分流

- 车间大门:2 台摄像机(内外各 1)
- 人行通道:1 台半球 + 1 台人脸识别
- 车辆通道:1 台车牌识别 + 1 台全景
- 消防通道:1 台固定摄像机
- 应急出口:1 台固定摄像机(事故应急)

(3)危险化学品区域(AQ 3036 强制)

必装点位:
- 危化品仓库出入口:1 台
- 仓库内:每 100m² 1 台 360° 球机
- 装卸区:1 台 + 1 台车牌识别
- 应急喷淋装置:1 台(确认装置状态)
- 监控中心:实时显示 + 报警联动

强制要求:
- 录像保存 ≥ 90 天(危化品强制)
- 24 小时不间断录像
- 报警事件加锁不被覆盖
- 与当地安监平台联网(GB 28181)

(4)粉尘涉爆区(GB 15577)

- 除尘器区域:防粉尘点燃(DIP)摄像机
- 粉尘料仓:防爆半球
- 粉尘输送线:沿管线每 30m 1 台
- 严禁使用普通电源电缆
- 必须使用防爆挠性管 + 镀锌钢管敷设

(5)洁净室(电子/医药)

- 304 不锈钢外壳(不起尘)
- IP66 防护
- 安装在洁净室外,通过透明观察窗监控
- 摄像机无风扇(避免气流扰动)
- 严禁使用带散热孔的普通摄像机

(6)仓储区

- 主通道:每 30m 1 台 4MP 半球
- 货架间通道:每通道 1 台
- 出入口:1 台 + 1 台人脸/车牌识别
- 重要货物区:1 台 PTZ 球机可调度
- 叉车作业区:1 台 AI 识别(超速/未戴安全帽)

—

五、设备选型规范

5.1 摄像机选型矩阵

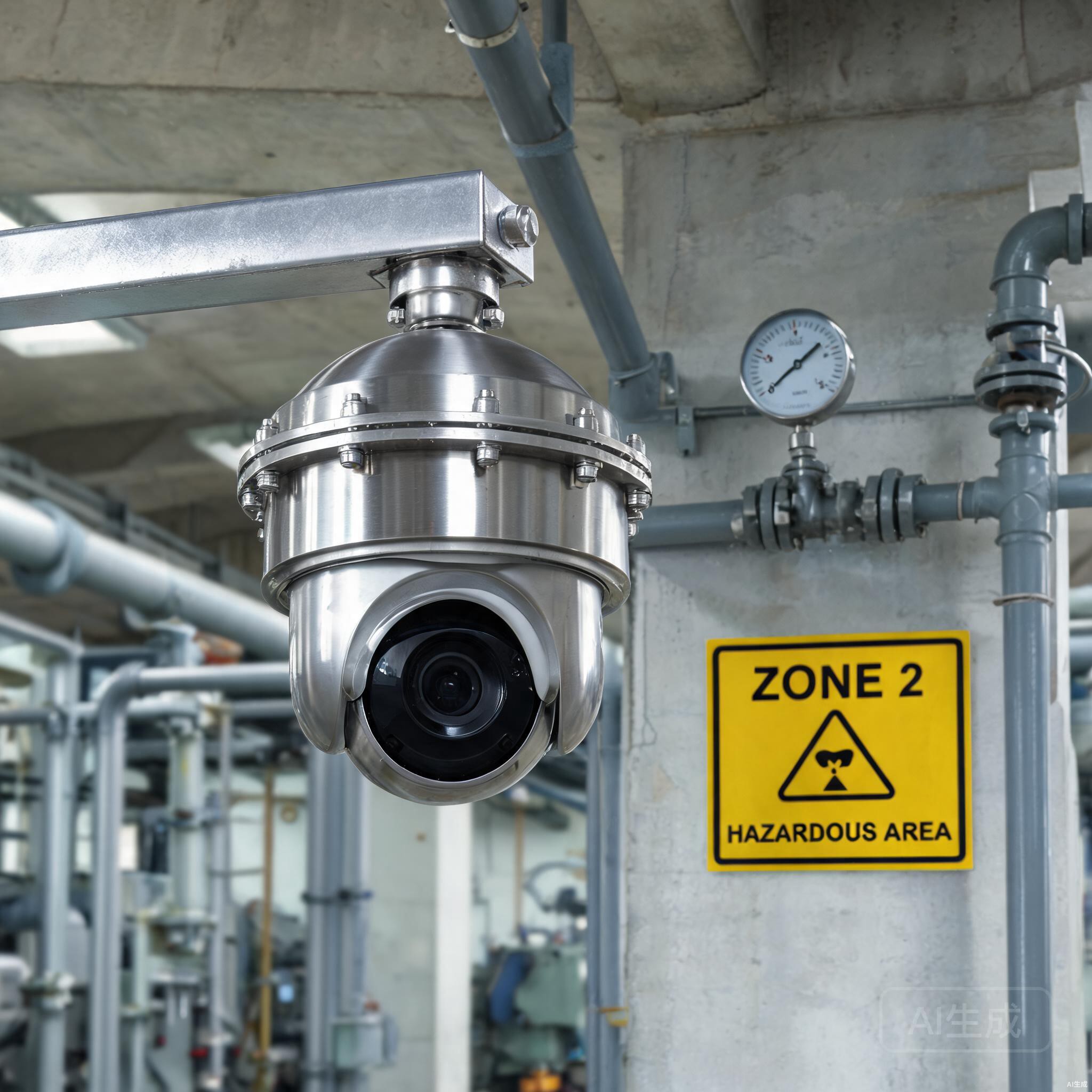

5.2 防爆摄像机选型要点

真实案例:某化工厂在反应釜周围装了普通摄像机,1 年后火花引燃机壳塑料,差点烧毁整条生产线。直接损失 80 万 + 安监局罚款 20 万。

防爆摄像机必须满足:

1. 防爆标志:Ex d IIB T4 Gb 或以上
   - Ex d:隔爆型
   - IIB:气体组别(常见 IIB/IIA/IIC,IIC 最严)
   - T4:温度组别(T1~T6,T6 最严)
   - Gb:设备保护级别

2. 防护等级:IP66 以上

3. 认证齐全:
   - 防爆合格证(国家防爆电气产品质量监督检验中心)
   - CCC 认证
   - 制造计量器具许可证(如适用)

4. 配件齐全:
   - 防爆挠性连接管(进出线)
   - 防爆接线盒
   - 防爆格兰头

5.3 防腐摄像机选型要点

1. 外壳材质:316L 不锈钢(化工/海盐环境)
2. 表面处理:镜面抛光或特殊涂层
3. 密封件:耐酸碱氟橡胶
4. 镜头护罩:钢化玻璃 + 防雾涂层
5. 接线口:不锈钢防水接头
6. 支架:316L + 防腐蚀涂层

—

六、传输与供电规范

6.1 车间网络拓扑

[摄像机 PoE]──光纤+收发器──[接入层 PoE 交换机]──光纤──[汇聚交换机]──[核心]──[NVR/平台]
                    ↑                                ↑
              工业级(防尘/防潮/防振)        接入层选型

6.2 工业级 PoE 交换机选型

车间环境与办公室环境不同,必须选工业级:

推荐品牌:赫斯曼(Hirschmann)、摩莎(Moxa)、科洛理思、华为 AR 工业级、西门子 SCALANCE

6.3 供电系统设计

总配电 → 双路市电 + UPS + 柴发(同机房方案)

车间内:
- 接入交换机:UPS 供电,断电续航 ≥ 1 小时
- 摄像机:PoE 集中供电(同交换机)
- 危险区域:必须使用本安型电源(Ex i)或隔爆型电源
- 防爆摄像机:必须使用防爆电源(隔爆型或增安型)
- 严禁:普通电源线在危险区域敷设

6.4 桥架与线缆敷设

—

七、存储规范

7.1 录像保存周期(强制要求)

7.2 存储容量计算

单路日存储 = 码流(Mbps) × 3600 × 24 ÷ 8 ÷ 1024
例:4Mbps → 4 × 3600 × 24 ÷ 8 ÷ 1024 = 42 GB/天

总容量 = 单路日存储 × 路数 × 保存天数 × 1.2(冗余)
例:100 路 4Mbps 90 天 = 42 × 100 × 90 × 1.2 = 453 TB

7.3 存储设备选型

硬盘选型:必须用监控级硬盘(希捷 SkyHawk / 西数 Purple),严禁用普通 PC 硬盘。

—

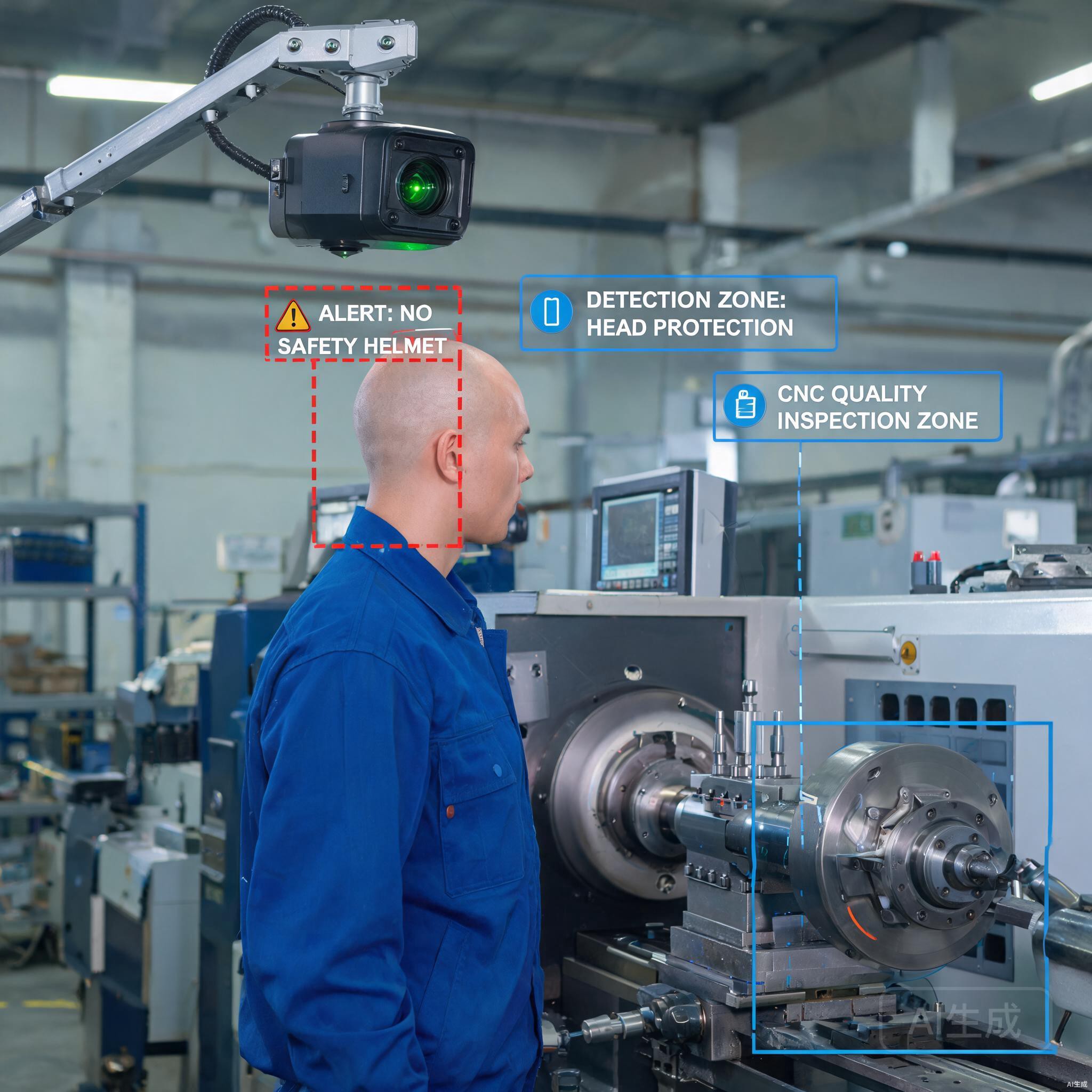

八、AI 智能分析(车间监控的杀手锏)

AI 算法是车间监控的 “第二阶段价值”——从”事后查证”走向”实时预警”。

8.1 安全类 AI(必做)

8.2 生产类 AI(推荐)

8.3 AI 部署建议

AI 摄像机选型:

• 算力:内置 NPU ≥ 1 TOPS
• 算法:支持 ≥ 10 种预置算法
• 升级:支持 OTA 远程升级
• 联动:与 NVR/平台深度集成

—

九、平台与报警联动

9.1 中心平台架构

[前端 AI 摄像机] → [NVR/CVR] → [视频管理平台] → [电视墙 + 客户端]
                          ↓
                    [事件报警引擎]
                          ↓
        [短信/邮件/微信/钉钉/声光/广播/门禁]

9.2 报警联动场景

9.3 联网国标(GB/T 28181)

危化品、重大危险源等场景必须支持 GB/T 28181 国标协议,与当地应急/安监平台联网:

# 海康威视 NVR 配置 GB28181
# 系统管理 → 网络配置 → 平台接入 → GB28181
# SIP 服务器:当地应急平台地址
# SIP 端口:5060
# 设备 ID:符合国标编码规则
# 启用:是

—

十、八大行业差异化方案

10.1 电子/半导体洁净室

特殊要求:
- 304 不锈钢外壳,不起尘
- 摄像机无风扇(避免气流扰动)
- 安装在洁净室外,通过观察窗监控
- 静电防护(防 ESD)
- 工艺动作 AI(漏序/错序检测)

10.2 汽车制造(冲压/焊装/涂装/总装)

特殊要求:
- 冲压线:加防震支架
- 焊装线:加护罩 + 滤光片(防弧光)
- 涂装线:防爆 + 防腐(溶剂环境)
- 总装线:AI 装配合规 + 漏装检测
- 全厂区:周界防越界 AI

10.3 化工/危化品(AQ 3036 强制)

特殊要求:
- 全部摄像机防爆型(Ex d IIB T4)
- 录像 ≥ 90 天,事件段永久
- 接入当地安监平台(GB 28181)
- 烟雾/火焰 AI 必装
- 人员定位 UWB 联动

10.4 食品/乳品/饮料

特殊要求:
- 304 不锈钢外壳(易清洁)
- IP69K 防护(可高温水冲洗)
- 摄像机无毒无害材质
- 工艺动作 AI(关键工序 100% 录像)
- 异物检测 AI(可选)

10.5 医药/医疗器械(GMP)

特殊要求:
- 304 不锈钢,IP66
- A 级洁净区:摄像机不安装在内,通过玻璃窗
- B 级洁净区:不锈钢外壳,无风扇
- 关键工序:录像可追溯到批号
- 异物/颗粒物检测 AI(可选)

10.6 锂电/电池(GB 51377)

特殊要求:
- 涂布/卷绕/化成分容车间:防爆
- 干燥房:防爆 + 防腐(电解液)
- 静置区:防爆(析气风险)
- AI 热成像(早期热失控预警)
- 烟雾/火焰 AI 必装(热失控黄金 30 秒)
- 消防联动:全淹没气体灭火 + 细水雾

10.7 粉尘涉爆(GB 15577)

特殊要求:
- 除尘器、料仓:防粉尘点燃 DIP A20/21
- 桥架:必须穿镀锌钢管(不允许塑料桥架)
- 粉尘浓度检测 AI 联动(可选)
- 严禁使用塑料外壳设备

10.8 食品冷链/冷库

特殊要求:
- 摄像机耐低温 -25°C 以下
- 防结露(镜头加热)
- 防水汽(IP66+)
- 出入口人员进出 + 体温记录联动

—

十一、施工与验收规范

11.1 隐蔽工程验收

□ 桥架走向拍照存档
□ 防爆挠性管连接处密封检查
□ 接地电阻测试 ≤ 4Ω
□ 线缆绝缘电阻测试 ≥ 0.5MΩ(用 500V 摇表)
□ 穿管/穿墙防火封堵
□ 隐蔽工程监理签字

11.2 设备安装验收

□ 防爆摄像机:防爆合格证、防爆标志
□ 防腐摄像机:316L 材质证明
□ 接地:每台摄像机单独接地
□ 电源:危险区域使用防爆电源
□ 安装高度:作业区 2.5~3.5 米
□ 防雷:室外摄像机加 SPD

11.3 系统测试验收

□ 所有通道图像清晰(无干扰、无偏色)
□ 录像保存时间满足要求
□ AI 算法识别准确率 ≥ 90%
□ 报警联动正确(声光/广播/录像加锁)
□ GB 28181 联网(危化品场景)
□ 平台对接完成(应急/安监平台)
□ 文档齐全(防爆合格证、检测报告、操作手册)

—

十二、运维规范

12.1 日常巡检(每日)

□ 中心平台运行正常
□ 所有通道在线
□ 报警事件处置
□ 录像抽查

12.2 每周巡检

□ 室外摄像机清洁
□ 防爆摄像机外壳检查
□ 录像时间偏差校准(NTP)
□ 硬盘使用率
□ AI 算法误报率统计

12.3 每季度巡检

□ 防爆摄像机送检(按法规要求)
□ 接地电阻测试
□ 备用电源(UPS)放电测试
□ AI 模型重新训练
□ 应急演练(联动消防/门禁)

12.4 文档管理

必备文档:
- 设备清单(型号/防爆标志/位置/IP)
- 防爆合格证(每台防爆设备)
- 检测报告(年度)
- 应急预案
- 演练记录
- 设备商技术支持联系表

—

十三、常见违规与避坑

—

十四、写在最后

车间监控的标准规范,核心是”三个对得上”:

1. 环境对得上:防爆区用防爆、防腐区用防腐、高温区耐高温
2. 法规对得上:GB 50058 爆炸危险环境、AQ 3036 危化品、GB 28181 联网
3. 行业对得上:电子洁净、化工防爆、食品 IP69K、电池防爆防腐

把这三件事做扎实,车间监控才能从”装上看得到”升级为”防得住、查得清、追得回”的工业级安全系统。

一句话总结:防爆防腐看分区,AI 识别看场景,录像周期看法规,联网必走国标;左手防爆合格证,右手 GB 28181,安全帽 AI 必做,危化品 90 天起步。

—

*本文参考标准:GB 50198-2011、GB 50395-2007、GB 50016-2014、GB 50058-2014、AQ 3036-2010、GB/T 28181-2016、GB 50057-2010、GB 15577-2018、GB 51377-2019、ISO 45001、IATF 16949、GMP 2010,并结合一线工业监控项目落地经验整理。*
