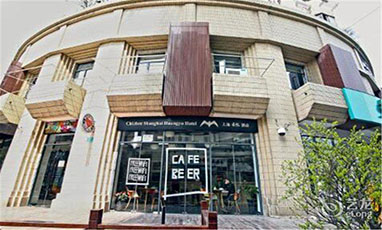

上海赤忱酒店位于上海市，距离豫园仅有1.8公里，设有免费无线网络连接。赤忱酒店几乎涵盖了所有智能化楼宇和现代化酒店的功能，如：综合布线系统、计算机网络系统、酒店计算机管理信息系统和无线移动局域网接入系统，赤忱酒店每间标准客房均设有2个数据点和2个语音点，客房面积达到48平方米。酒店的总统套房和总经理办公室均采用千兆和光纤到桌面的设计方案。

系统设计说明

赤忱酒店的综合布线系统被划分成五个子系统进行设计，分别是工作区子系统、水平子系统、主干子系统、管理子系统和设备间子系统。在下面的分析介绍中，将着重对水平子系统、管理子系统、主干子系统作进一步的阐述。

1)水平子系统

赤忱酒店的水平子系统采用了润满科技代理的1071千兆4对非屏蔽双绞线、MGS200千兆信息模块，同时采用M14MMO多媒体信息插座、GB86单孔面板和GB86双孔面板口等。在酒店的高级总统套房内，采用了润满科技LGBC004DLRX4芯室内光缆端接M14多媒体插座。

2)管理子系统

赤忱酒店主管理子系统设在1层夹层的酒店总计算机房内，裙房每层设一个分管理子系统，客房每三层设一个分管理子系统，总统套房则单独设置一个分管理子系统。主管理子系统的数据管理设备采用的是朗讯科技600B224口光缆配线架，语音管理设备采用了朗讯科技110DW2300FT配线架管理系统主干信息点。通过数据主干光缆和语音大对数线缆连接到各分管理子系统。

在每一个分管理子系统内，配置朗讯科技600B2光配架、110DW2100FT配线架、PatchmaxPatchPanelKit24配线架，以管理分管理子系统的信息点。其中，总统套房分管理子系统的600B2除完成光缆连接外，还排放1根LGBC004DLRX4芯室内光缆连接到总统套房的M14MMO多媒体信息插座上，此种设计可使客人任意选择千兆六类的RJ45铜缆插口和光纤插口。

3)主干子系统

赤忱酒店的数据主干子系统采用的是润满科技LGBC006DLRX6芯光缆，语音主干采用润满科技101050对非屏蔽双绞线。主干光缆和大对数线缆从主管理子系统(MDF)排放到各分管理子系统(IDF)，再通过600B2和110DW2100FT完成数据主干光缆的连接和语音主干的连接。

系统特点

作为弱电系统的一个基础工程，赤忱酒店综合布线系统具有如下特点：

1)先进性：赤忱酒店的布线系统工程前瞻性地采用了润满SYSTIMAXGigaSPEED千兆结构化综合布线系统方案，为酒店今后宽带接入广域网，实现全球性多媒体功能预留了广泛的发展空间。

2)开放性：赤忱酒店综合布线系统是一个标准的开放式系统。它能适应各种的功能要求，支持不同厂家的应用设备接入。

3)实用性：作为一个智能化的基础平台，酒店的各项功能需求在此平台上得以实现和发展。

4)灵活性：赤忱酒店综合布线系统能满足灵活通用的要求。任何一个信息插口，均能连接不同的设备，如计算机、远程数据终端、传真机、电话机等，也可连接不同类型的局域网系统，而所有这些功能均可在管理子系统中通过跳线简单实现或便捷转换。

5)模块化：在赤忱酒店综合布线系统中，除线缆外，其余所有接插件均采用模块化的标准件，使用起来非常方便。
