目录

1.行业背景简述

2.富士达电梯无线需求分析

3.无线网络解决方案设计

3.1 无线网络总体架构

3.2 无线网络功能设计

3.3机房和供电管理

3.3 无线网络安全性设计

3.3.1.接入认证方案设计

3.3.2.数据加密方案设计

3.3.3.安全策略方案设计

3.4 无线网络管理框架设计

3.5 WLAN频率规划

3.6 无缝漫游设计

4.无线部署方案设计

4.1 无线设备的选型-汉明(howay)

4.1.1 汉明Howay6100C无线管理器

4.1.2 汉明Howay2000NV 壁挂式单频无线AP

4.2 无线设备的选型-摩托罗拉(Motorola)

4.2.1摩托罗拉RFS 4000无线控制器

4.2.2摩托罗拉AP6521无线AP

4.3 无线传输设计

4.4 无线点位的部署

4.4 无线AP统计

4.5 机房部分

4.5.1 AC管理控制器

4.5.2 POE设备

5.设计小结

6.设备清单和报价

7.项目实施

8.相关项目实施业绩一览表

9.售后服务

9.1 售后服务承诺

9.2 售后服务内容

9.3 售后维保说明

10.上海润满介绍

[NextPage]

1.行业背景简述

信息化技术的高速发展正给各行各业带来巨大的改变，尤其是无线网络覆盖的应用，给制造业的作业过程带来革命性的改进。传统的物料跟踪、仓库操作、生产数据采集、资产管理等环节，基本都是通过纸和笔的记录，人工进行传递，手动录入系统，这样的作业方式，有几个明显的缺陷：

1、数据滞后；

2、人工记录出错率高；

3、人工记录产生时差，效率低下；

4、信息查询反馈缓慢影响一线操作；

等等一些列的问题，在流程化的管理中给生产效率、质量把控都带来了不利影响，引入了无线的使用后，通过WIFI信号，将PDA、平板等移动终端和ERP系统进行连接，数据的传输不再依靠有线网络，现场作业的各个角落都能迅速的传递数据，这也是目前所有制造、物流行业变革的必然趋势。

[NextPage]

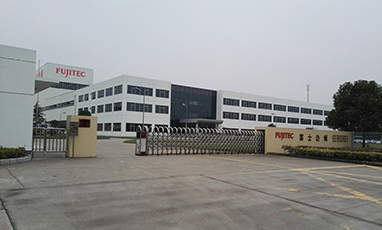

2.富士达电梯无线需求分析

富士达电梯配件（上海）有限公司主要经营：研究、开发、生产及加工升降电梯、手扶电梯零部件，销售公司自产产品并提供有关技术服务及售后服务，同样对无线的需求也非常急迫，通过沟通，贵企业组要的无线需求总结如下：

1、通过WIFI网络将生产作业数据的传递、查询等环节和ERP系统无缝连接，提升效率；

2、对无线网络的漫游效果要求明显，能实现叉车在工厂和仓库的移动过程中，快速漫游切换，保持与ERP系统连接的稳定性；

3、对工厂和其他区域整体进行无线信号覆盖，确保今后对无线系统的持久使用。

通过现场各个环境的实地勘测，目前贵企业的网络及无线存在以下几个主要问题：

综上所述，我司建议对整体网络进行改造，按照规范的网络工程来进行布线施工及安装，通过专业WIFI设备组网和调试，优化逻辑网络线路，搭建一套稳定，高效的无线网络.

[NextPage]

3.无线网络解决方案设计

3.1 无线网络总体架构

在传统无线网络建设中，有一个始终令网管人员感到头痛的问题，那就是对AP的管理、监控以及AP自身固件的升级。由于传统AP是一种称作为“FAT AP”，即自身需要有相应控制软件以及独立的配置才能运行，而由于AP是一种接入层设备，数量较多，且由于工厂网络的复杂性以及业务的多样性，导致需要根据各“热点”区域进行相应配置，并且还需要网管员对这些特殊配置进行记录，以方便日后维护；此外，在日常运行中，还需要了解这些数量众多AP的工作状态及性能等数据，而一般AP管理工具功能太过简单，如果采用有线网络网管软件，由于没有很好的对无线网络做相应的开发与支持，从而不能很好的管理无线网络。

因此，我方结合富士达工厂无线网络需求情况,本设计方案按照 汉明科技和 Motorola(摩托罗拉科技) AP+AC的结构化无线网络解决方案进行设计。整体框架基于瘦AP方式部署，采用AC（无线控制器）对AP进行集中管理、控制、配置策略的下发，以及对接入终端的认证、数据分布式/集中式转发、漫游等功能，操作和维护工作只需要在AC上进行即可。在该架构中，AP只负责无线信号的收发，不作MAC层及其以上的协议层处理，所有的智能工作都由AC完成。

图3-1 网络结构拓扑图

汉明科技和 Motorola(摩托罗拉科技)基于瘦AP+AC架构方案的优势在于：

1. 无缝漫游：通过 AC无线控制器管理，所有的AP均称为瘦AP模式，可以实现无缝漫游，即所有AP覆盖范围内，两地之间自动切换WIFI信号，不会产生断网和数据丢失。

2. 集中式转发：AC管控设备可强制使所有无线数据经过AC进行安全过滤，再转发到主干网络，这样有利于数据的集中管控，提高网络安全性。

3. 零配置：通过在AC管控设备部署好无线策略，所有的AP设备无需单独进行设置，直接接入网络即可自动获得配置信息，极大的便于管理和维护。

4. 负载均衡：两个AP设备共同覆盖的区域，当其中一个AP接入用户数较多，AC可自动进行调控，转移部分用户到另一个A P，分减负担，达到更好效果。

3.2 无线网络功能设计

1.零配置/即插即用功能：AP上不需要进行任何配置，只要接入到网络就可以工作；

2.软件自动升级功能：AP的软件完全实现自动升级；

3.批量配置功能：对连接到无线控制器的众多AP进行批量配置；

4.动态信道分配功能：无线控制器可以为AP自动分配信道，并在受到干扰时切换到最优信道；

5.自动发射功率调整功能：AP发生故障后，邻居AP可以提高自身功率，以弥补覆盖空洞；

6.网络负载分担功能：既可以实现用户在不同AP下的负载分担，也可以实现AP在不同无线控制器下的负载分担；

7.快速切换功能：用户在同一无线控制器的不同AP之间漫游时，可以大大提高切换速度，切换时延只有8~9毫秒；

8.跨区组网功能：对于分散在不同区域的AP依然可以通过城域网连接到无线控制器，而且AP无需任何配置；

9.跨IP子网漫游功能：无线工作站无需作任何改动，可以在不同的IP子网进行无缝漫游；

3.3机房和供电管理

在中心机房通过AC管理器旁接到核心交换机，这样就可以管理所有接入网络的AP设备，监测运行状态、配置下发策略、自动调控等。同时对所有经过AP的WIFI数据，进行集中式转发，整体过滤。

所有无线AP设备，在工厂环境下，不宜接入电源适配器供电，均采用网线来进行供电，所以，需在机房加设POE供电交换机。由于每层楼的弱电系统的走线，都汇聚到楼层弱电间，故建议每楼层弱电间加设POE交换机，根据需求，可分别加设8口、16口、和24口交换机。

3.3 无线网络安全性设计

WLAN利用了不可见的公用媒介进行空中信号传播，安全问题是部署无线的巨大挑战。无线网络的安全性设计体现在接入认证、数据加密、安全策略三个层面。接入认证实现对接入无线网络的终端和用户进行接入合法性检查；数据加密对终端和AP之间的数据进行加密处理，防止窃听；安全策略采用用户隔离、SSID隐藏、MAC地址过滤等技术手段抵御恶意用户的攻击行为。

3.3.1.接入认证方案设计：

AP产品支持MAC地址认证、预共享密钥认证、802.1X认证、portal认证。如果用户网络中已包含ruidius认证服务器，我们建议用户采用802.1x认证或portal认证方式实现对接入用户的准入。也可以在用户现有网络认证系统的基础上进行扩展，把无线系统的接入控制加入到现有认证系统中，实现用户网络认证系统的统一性和完整新。

802.1x认证是一种基于端口的网络接入控制协议，该技术也是用于WLAN的一种增加网络安全的解决方案。当客户端与AP关联后，是否可以使用AP提供的无线服务要取决于802.1x的认证结果。如果客户端能通过认证，就可以访问WLAN中的资源；如果不能通过认证，则无法访问WLAN中的资源。

Portal认证也称为Web认证，一般将Portal认证网站称为门户网站。未认证用户接入wlan后上网时，打开浏览器，portal网关设备将强制用户登录到特定站点，提示用户输入用户名和密码，只有认证通过后才可以使用互联网资源。

若用户现有网络系统中无完整、统一的认证系统，可以采用较为简便的PSK预共享密钥认证，PSK认证需要在无线客户端和设备端配置相同的预共享密钥，如果密钥相同， PSK接入认证成功；如果密钥不同，PSK接入认证失败。

3.3.2.数据加密方案设计：

采用汉明科技独有的E-CARD专利技术对AP与终端之间的数据进行加密。

汉明科技除了支持WIFI通用的安全策略和中国标准的WAPI安全标准外，还发明了《一种基于E-CARD的加密保护方法》、《一种用户和无线点之间的专有加密保护方法》、《一种基于心跳的WLAN网络资源防盗方法》三个关于WIFI的安全专利。其中，E-CARD加密保护方法在提高数据加密等级的基于上，对数据加密性能和效率进行了极大的优化。本方案中，AP与终端设备之间采用E-CARD技术进行加密。采用E-CARD技术对全网数据进行机密保护。由于采用汉明独有专利技术，使得对加密数据的破解更为不可能。

3.3.3.安全策略方案设计：

1.隐藏SSID，不主动广播SSID信息，终端采取主动寻找方式进行接入，可以防范外来用户使其无法搜索到该SSID的信号，故也无法接入。

2.MAC地址过滤功能，只有特许的mac对应的wifi终端才能接入。

3.用户隔离功能，接入同一SSID的用户之间二层隔离，保障二层安全，避免ARP攻击、DHCP饿死攻击、广播风暴等二层攻击行为。

3.4 无线网络管理框架设计

在传统无线网络建设中，有一个始终令网管人员感到头痛的问题，那就是对AP的管理、监控以及AP自身固件的升级。由于传统AP是一种称作为“FAT AP”，即自身需要有相应控制软件以及独立的配置才能运行，而由于AP是一种接入层设备，数量较多，且由于酒店网络的复杂性以及业务的多样性，导致需要根据各“热点”区域进行相应配置，并且还需要网管员对这些特殊配置进行记录，以方便日后维护；此外，在日常运行中，还需要了解这些数量众多AP的工作状态及性能等数据，而一般AP管理工具功能太过简单，如果采用有线网络网管软件，由于没有很好的对无线网络做相应的开发与支持，从而不能很好的管理无线网络。

而采用汉明科技无线整体解决方案架构下的无线网络，AP是一种被称作“THIN AP”的结构，由于AP本身没有任何需要配置的参数，同时AP与中心无线控制器之间采用CAPWAP协议进行通信，AP的固件、配置信息均由中心的POE交换机提供，并且AP与汉明科技无线交换之间采用“心跳”机制定时保持通讯，为了解决传统“FAT AP”能够集中管理、配置、升级AP；AP与汉明科技无线控制器之间采用“心跳”机制，定时保持通讯，无线控制器能够非常及时的了解AP的工作状态。

集中式无线网络管理方案大大提高了用户对网络系统的易维护性，在AC上实现对所有AP、接入用户的状态监视、配置管理，远程操作等。AC设备集成DHCP服务、RADIUS认证服务、PORTAL认证服务，为客户提供统一的管理界面。瘦AP和无线控制器系统有非常强大的集中管理功能，所有的关于无线网络的配置都可以通过配置无线控制器器统一完成。例如开通、管理、维护所有AP设备以及移动终端，包括无线电波频谱、无线安全、接入认证、移动漫游以及接入用户等所有功能。汉明科技AC产品为Web图形化界面设计，提供友好、简捷的人机界面，方便用户维护、管理。

3.5 WLAN频率规划

WLAN 802.11b/g/n工作在2.4GHz频段，频率范围为2.400～2.4835GHz，共83.5M带宽，划分为13个子信道，每个子信道带宽为22MHz。子信道分配如下图所示。

AP频段示意图AP频段示意图AP频段示意图

在使用2.4GHz频点时，为保证信道之间不相互干扰，要求两个信道之间间隔不低于25MHz。在一个覆盖区内，最多可以提供3个不重叠的频点同时工作，通常采用1、6、11三个频点。WLAN频率规划需综合考虑建筑结构、穿透损耗以及布线系统等具体情况进行。

AP频段示意图（同一楼层使用3个AP）

AP频段示意图2（三个楼层AP部署频段）

3.6 无缝漫游设计

在wifi网络中，用户终端通过关联AP广播的SSID进行wifi接入。移动漫游过程中，用户终端会对关联的AP进行切换，在切换过程总，不可避免的将发生“切断上一个连接、关联下一个连接”的过程，导致用户上网体验中断和业务丢包现象。

本方案中，基于汉明科技独有的HACIP无缝漫游切换技术，使AP间漫游切换时间<30ms,确保无线客户端在移动中也能不中断网络服务。在漫游区间内，不同的AP广播同一个SSID，且都归属于一个相同的vlan。这样，用户在漫游过程中，由于关联的始终为同一个SSID，且用户始终处于同一个VLAN，使得用户无需重新获取IP地址进行重认证，大大减小漫游切换时间。在整个WLAN覆盖区域内，终端用户跨房间，跨楼层都能保证用户网络畅通，彻底消除了在胖AP模式下，由于移动导致掉线后，还需要重新认证的烦恼。

AP间WIFI信号漫游示意图

基于HACIP技术的漫游切换过程

用户在AP1的范围内，通过AP1与网络进行连接，当用户处于AP1与AP2交叉范围内时，用户在与AP1连接的同时，与AP2做好连接的准备，当用户到达AP2的范围时，通过AP2与网络进行连接,用户感觉不到AP的切换造成的网络中断现象。

汉明科技HACIP快速漫游切换技术特点如下：

1 无线漫游过程对无线终端而言透明化

2 无线终端漫游过程中,IP地址和TCP连接保持不变，不影响用户的上网过程

3 漫游切换过程小于30ms

4 漫游过程中，无线终端不改变ip地址，无需重新认证

[NextPage]

4.无线部署方案设计

无线AP设备的部署是无线方案中最核心的部分，设备的选型、数量的多少、部署的位置，都决定着整个无线项目效果的好坏。因此，了解清楚客户的上网终端数量、现场部署环境，实地墙体的信号穿透效果，都是做好该项目必不可少的前提工作。通过前期的现场环境了解，我们建议贵企业工厂的无线部署方案如下：

4.1 无线设备的选型-汉明(howay)

苏州汉明科技有限公司是一家专业致力于无线局域网（WLAN）通信软件和硬件开发与推广的自主研发型企业。公司成立于2009年6月，总部位于苏州工业仓库，设有上海、深圳两个研发中心，在上海、北京、武汉、成都和深圳等地设有分公司和办事处。

汉明科技始终聚焦WLAN技术领域创新进步，以覆盖WLAN全系列的产品线为积累，逐步形成“无线应用系统一体化”解决方案提供商，并迅速得到广泛应用，占领了WLAN发展潮流的制高点。公司产品包括WLAN设备和网络加速设备等，均拥有核心技术及知识产权，获得多项发明专利，所有产品均获得得国家无委会认证、CE认证、FCC认证等资质。

4.1.1 汉明Howay6100C无线管理器

汉明科技自主研发的Howay6100C系列无线控制器产品，是针对行业用户的一款新型的无线控制器，基于业界领先的多核处理器架构设计，可提供强大的数据处理能力和多业务扩展能力，具有处理性能高、功能特性丰富等特点。

Howay6100C无线控制器配合汉明科技AP设备组成一体化集中式管理架构的无线网络系统，所有AP的管理、控制、配置任务都由无线控制器集中管控下发，AP零配置即插即用。基于Howay6100C搭建的一体化无线网络系统，相比独立的FAT AP，集成更多的QOS、安全、漫游特性，充分提高了无线网络的整体服务质量，使多业务承载更为可靠稳定。Howay6100C基于集群智能管理技术，对每AP的射频环境进行实时监测、管控，从而实现AP功率、信道的自动调节以及基于用户数或流量的负债均衡策略，最大程度的减小对无线信号的干扰，使无线网络的负载能力均衡、稳定。

Howay6100C采用8个全千兆以太网口，最大可管理128个AP，支持802.3at功能。详细规格请参考《Howay 6100C产品手册》

4.1.2 汉明Howay2000NV 壁挂式单频无线AP

Howay2000NV是汉明科技自主研发的新一代基于IEEE 802.11n技术标准的超百兆高速无线接入设备，工作在2.4GHz频段，采用MIMO、OFDM等技术，最高可提供300Mbps的数据传输速率，相当于传统802.11a/b/g网络接入速率的6倍。Howay2000NV内置3 MIMO天线和500mW的射频芯片，能提供更大的覆盖范围和更强的信号穿透力，室内有效覆盖距离可达40-50m。设备基于壁挂式外观设计，美观大方，可直接安装在墙壁上。

Howay 2000NV具有丰富的射频控制、移动访问、网络安全、多业务支持等功能，可同时提供多种接入模式（b/g/n）。根据不同的应用场景，可灵活选择FIT或FAT工作模式，进行独立组网或配合汉明科技无线控制器提供基于零配置的高性能无线移动网络。结合汉明科技无线网络整体化解决方案，Howay2000NV可广泛应用于医院、工厂、酒店、企业、机场、运营商等室内无线应用场合。

详细规格请参考《Howay 2000NV产品手册》

4.2 无线设备的选型-摩托罗拉(Motorola)

美国MOTOROLA公司是一家全球领先的为客户提供从产品到解决方案的一整套应用系统的高科技公司。产品线涉及前端数据采集、无线网络及其核心管理等各个层面。美国MOTOROLA公司是全球移动计算技术的先驱，也是最早参与制定无线网络标准的厂商之一（80年代MOTOROLA与IBM、AT&T共同确定了无线网络的802.11协议框架体系）。

基于业界领先的技术优势，稳定可靠的产品品质，为方便用户使用而精心设计的产品细节，使得Motorola连续三年被Wlan行业权威机构Gartner评为无线行业领袖。选择摩托罗拉，就是选择唯有行业领袖才具备的独特优势以及业已在世界各地为各行各业的客户成功部署的成熟技术。

“摩托罗拉在无线行业的领袖地位，就像Cisco在有线网络行业的领袖地位”。

“摩托罗拉产品是最为绿色环保的Wifi设备”。

“可能是业界唯一一家能够满足用户所有无线需求的设备供应商”。

以上是WLAN业界权威机构对MOTOROLA的评价，。

从1996年推出第一款专为酒店行业而设计的Wifi产品至今，摩托罗拉已经连续15年致力为酒店行业提供最能满足酒店无线业务需求、技术最领先、管理维护最为简便、产品稳定性最强的无线产品整体解决方案，拥有数百项专利技术、并获得数十项各类行业奖项。同时根据酒店业务需求的不断变化，摩托罗拉依托多年为酒店行业服务的经验以及强大的技术研发优势，不断为客户提供最能满足酒店现在业务及未来业务发展需求的酒店行业专用产品。

1996年至今摩托罗拉酒店行业专用无线接入设备

作为业界的领导者，摩托罗拉的无线网络设计架构及产品功能设计思想是无数无线网络设备供应商所追随和效仿的对象。但依托摩托罗拉常年的酒店服务经验及数百项专利技术的保障，仅有摩托罗拉才能为您提供安装维护最为便捷，使用效果最佳，客户满意度最高的酒店无线网络覆盖产品及解决方案。摩托罗拉酒店解决方案包括：涵盖广泛的专有广域及局域网络设备组合，具备丰富的通信功能的移动终端，能提供出类拔萃的应用的合作伙伴渠道以及一揽子部署前后服务等，以帮助您搭建移动无线网络，并使之保持最优性能。正是由于摩托罗拉在酒店行业所拥有的诸多优势，才使其成为全球众多酒店集团的首选Wifi网络设备供应商。选择摩托罗拉，意味着您选择了一家行业领军企业作为您的技术合作伙伴。摩托罗拉将为您提供成熟的专业知识和技术，以帮助您最大限度地实现价值，更快地获得投资回报 — 进而在酒店行业中领先一步

4.2.1摩托罗拉RFS 4000无线控制器

RFS 4000 是一个全面集成的设备，包括一个 802.11n无线服务控制器、802.11n接入点、有线交换机（5个 POE 端口融为一体）、IPSEC VPN/ 防火墙/ WIPS安全保护、RADIUS 和 DHCP服务器、位置和 RFID 引擎*、3G冗余备份链路功能等。

WiNG 架构

借助一个集无线语音、视频、数据和多射频技术（如 RFID*）和 Wi-Fi（包括8 0 2.11n）和未来的4G技术于一体的平台，改善业务流程；丰富的企业级功能包括跨二级/三级部署的无缝漫游、极具弹性的故障网络冗余功能、全面的安全保护、高质量的语音和其他增值服务。

无线入侵检测/保护系统(IDS/IPS)

集成的 IDS/IPS 利用802.11n接入点的双频段感应功能来防御无线攻击。先进的 WIPS 模块可对接入有线网络的无线非法接入点进行检测和遏制，为无线网络提供进一步的保护。

Wi-Fi 和类 RFID 实时定位系统均可实现集中的资产跟踪和监控*。USB 存储能力使 RFS 4000 可在分支网络中用于下发无线客户端的软件版本。VoWLAN支持能力使园区内外的员工实现一键通等功能，可为整个无线企业网络提供经济高效的语音服务。丰富的功能集合可实现对众多无线网络功能的细微的控制，以确保连接的通畅无阻，从而提供优质的语音服务。高品质服务 (QoS) 确保了语音和视频服务的卓越品质。WMM 准入控制（包括 TSPEC 和

SIP 呼叫准入控制）及 802.11k 射频资源管理确保了语音呼叫享有专用宽带，加强了对于各种 VoIP 手持设备的有源语音呼叫的控制。

端到端支持

作为移动行业的领导者，摩托罗拉在世界各地为许多全球大型企业部署移动解决方案过程中积累了丰富的经验。摩托罗拉企业移动服务融合了这些专业知识，可提供全面的支持计划，帮助您部署和维护 RFS 4000，使其维持峰值性能。摩托罗拉推荐使用高级更换支持服务来保护您的投资，该服务是一项为期数年的计划，包括下一工作日设备更换、软件技术支持和软件下载，有助于确保业务顺利运作并取得成效。该服务所包含内容非常全面，包括正常磨损及内外元器件的意外损坏，大大减少了不可预见的修理费用。

RFS 4000 系列实现有线/无线网络的真正融合，以建立一个智能的分支办公网络安全的访客接入（热点）提供安全的有线*和无线客户端访客接入，内置的强制Web portal、可定制登

录/欢迎页面、用户登录网址重定向、按使用量收费、动态分配客户端的 VLAN、DNS 白名单、使用 GRE 信道*将信息流传输到中央站点、API 支持*（实现与自定义的We bportal互操作）

实时定位系统 (RTLS)*

提供丰富的定位服务，支持 802.11、RFID 和第三方定位解决方案（包括行业领导者 AeroScout、Ekahau和 Newbury Networks 提供的解决方案），以实现实时的企业资产跟踪。

基于标准的支持：EPC 全局 ALE 接口，用于处理和过滤来自所有有源和无源标签的数据；EPC 全局LLRP 接口，支持无源 RFID标签

3G 连接，用于网络冗灾或

快速部署主 WAN 链路出现故障时，可使用各种现成 3G PCIExpress卡提供 3G 无线广域网链路回传支持

增强的端到端高品质服务(QoS)

可增强语音和视频功能；对网络流量进行优先排序，以尽可能地减少延迟，并提供最优的用户体验；SIP 呼叫准入控制和带准入控制的 Wi-Fi 多媒体扩展（WMM 节能）可增强多媒体应用效果，延长电池供电时间和增加电池

4.2.2摩托罗拉AP6521无线AP

AP 6521规格表

物理特性AP 6521（内置天线） AP 6521（外接天线）

尺寸： 15.24cm长x 13.97cm宽x4.11cm高

重量： 0.91千克    1.14千克

安装选项： 吊顶式（悬挂在天花板下方T形条上）；壁挂式吊顶式（安装在天花板上方）；壁挂式

阻燃：是，经UL 2043认证

LED指示灯： 2个LED指示灯，可指示2.4GHz/5 GHz活动、功率、开通和错误等状态

无线数据通信和网络连接

速率：  802.11b/g：1、2、5.5、11、6、9、12、18、24、36、48和54Mbps

802.11a：6、9、12、18、24、36、48和54Mbps

802.11n：MCS 0-15，最高300Mbps

网络标准： 802.11a、802.11b、802.11g、802.11n

无线技术： 直接系列扩频（DSSS）、正交频分复用（OFDM）和空间复用（MIMO）

可支持的虚拟局域网/无线局域网： 虚拟局域网/无线局域网均取决于控制器

上行链路： 自动侦测10/100/1000Base-T以太网

射频特性

工作信道： 5GHz：从5180 MHz至5825 MHz的所有信道

2.4GHz：2412-2472 MHz

实际工作频率取决于各个国家的法规限制

最大有效发射功率： 27dBm

发射功率调节： 1dB步长

天线配置： 2×2 MIMO（两根用于发射，两根用于接收）

工作频段： FCC EU 2.412至2.462 GHz；2.412至2.472 GHz；5.150至5.250 (UNII -1)； 5.150至5.250 GHz

5.725至5.825 (UNII -3)； 5.150至5.350 GHz； 5.725至5.850 (ISM)；5.470至5.725 GHz

使用环境

工作温度： 32°F至104° F/0°C至40° C

贮存温度： -40°F至158° F/-40°C至70° C

工作湿度： 5%-95%（非冷凝）

工作海拔高度： 8,000英尺/2438米

贮存海拔高度： 15,000英尺/4572米

静电放电： +/- 15 kV（空气） +/- 8 kV（接触）

电源技术规格

工作电压： 802.3af电源：48 VDC @ 12.95W（典型值）；36 VDC至57 VDC（范围）

工作电流： 270mA rms @ 48V

集成式以太网电源支持： 基于标准的IEEE 802.3af

产品安全认证UL 60950、 cUL、 EU EN 60950、 TUV和UL 2043（外置天线）

无线电使用许可FCC（美国）、加拿大工业部、CE（欧洲）

4.3 无线传输设计

根据网络拓扑图，可清晰地了解无线数据从AP，到核心交换机的层层传递。

一 无线数据的传输：

无线终端–> AP –> POE接入交换机 –>区域汇聚交换机 –> 核心中控交换机

二 线路的部署：

1. AP -> POE交换机：所有AP均通过网线接入POE交换机，由于该交换机同时进行供电和数据传输，所以建议AP到POE交换机的网线距离不超过100米为佳。酒店客房部分采用原有的水品线路即可。

2. POE交换机-> 区域交换机：每层楼弱电间部署楼层的POE接入交换机，通过垂直主干线路连接至大楼的主交换机；

4.4 无线点位的部署

无线部署的整体效果图，请参照图片原文件《晟泰工厂整体布点走线图.jpg》

大致请参照下面缩略图：

红色饼状圆形代表无线AP的点位

蓝色方框代表机柜和交换机所处位置

红色线条标示光纤 ,蓝色线条标示超五类网线

布点方案说明：

如图所示，

1、蓝色方框代表机柜的部署位置，由于工厂整长达160米，网线传输的距离不建议超过100米，所以在交换机节点的考虑上，需在100米访问内加交换机进行中继,为了减少交换机和机柜的数量,距离较远的机柜之间采用光纤进行连接；

2、红色圆饼代表AP，AP通过POE供电传输，所以在机柜中放入POE交换机（或者交换机+POE模块，但不建议该种方式），来提供供电和数据传输；

3 、B/C/D/E点直接汇聚到 A 点统一管理

4.4 无线AP统计

区域	AP型号	数量（个）	统计
仓库	单频 AP	13	13
合计：		13个AP

根据实际情况可能会有适当的增加,点位的位置也会做适当的调整

4.5 机房部分

4.5.1 AC管理控制器

AC控制器部署在总机房，旁接在核心交换机上，对网络中所有AP设备进行统一部署和管理，其拓扑结构见4.1总体架构图

4.5.2 POE设备

所有无线AP设备， 均采用网线来进行POE供电，有助于减少安全隐患，因此，需在节点处加设POE供电交换机。根据布点图统计，建议在机柜接入的位置a点部署一台16口POE交换机,支持2个光口，其他机柜出部署8口的POE交换机。

POE及无线设备统计表

序号	POE交换机	数量
1	16口POE供电交换机	1
2	8口POE供电交换机	4
A	合计：	5台

注：采用POE交换机，性能更优更稳定，若需节省成本，可采用普通交换机+POE模块的方式进行部署。

[NextPage]

5. 设计小结

采用AC+ AP的架构为您提供完善的无线覆盖解决方案，方案中采用了motorola AC RFS 4000+AP 6521 和 汉明AC Howay6100C，Howay2000NIAP，保证了整个覆盖区域的信号覆盖质量，同时通过最优的布线设计，在合理范围内最大程度减少物料使用，为您提供一个性价皆优的无线覆盖解决方案。

1、信号覆盖优秀

通过合理预算及实地测试结果，确保能在无线设备覆盖区域方位内提供大于等于-75dbm信号覆盖强度，保证了优秀的用户感受。

2、带宽高

AP可以提供高达300Mbps的高带宽，满足覆盖区域内各个地点的上网需求。

3、带宽控制精确

由于将来出口带宽资源有限，每用户上网不应占用大量的带宽，汉明无线覆盖解决方案提供了基于每客户端的带宽控制策略，以32Kbps为控制单位，从根本上限制用户的占用有限的带宽总出口。

4、灵活的接入数控制

无线终端较密集将使单个AP的负载过于繁重，导致部分用户无法使用无线网络。无线覆盖解决方案通过AC的集中控制功能，通过负载均衡功能，将数量众多的无线终端分散到多个AP，有效的解决了单个AP负载过大的问题。

5、漫游切换迅速

在某些应用场景下，对漫游切换的速度有严格的要求。汉明无线覆盖解决方案中，AC+AP的组网模式能够非常好的支持无线终端漫游，并且能够让终端实现2层3层无缝漫游。

6、本地供电和PoE以太网供电

汉明/motoroa科技的AP系列产品支持PoE供电。PoE设备的原理是通过非屏蔽双绞线中四对线中的两对线来供电，传输数据的同时传输直流电，使用PoE设备大大降低了设备成本和管理成本。

PoE具有如下明显的优势：

1.简化安装、降低成本 – 不需为每个网络设备单独提供数据和电力线缆；

2.灵活性提高 – 网络装置可被安装在任何位置，而不需靠近一个已存在的电源接口；

可靠性增强 – 有SNMP能力的PoE装置，可实施远程检测和控制，能有效地处理或修理装置的耗电量和（或）失效故障。

[NextPage]

6. 设备清单和报价

富士达电梯工厂无线部署项目所需无线设备列表：

序号	名称	品牌	型号	说明	单位	数量
1	吸顶AP（单频）			2.4G，300M，802.11n，内置蝶形天线	台	13
2	AC控制器				台	1
3	License			无线控制器管理授权	个	16
4	8口POE供电器	G-com	S5100-09PC	给交换机提供POE供电,含1个光口	台	4
4	16口POE供电器	G-com	S5100-20PC	给交换机提供POE供电,含2个光口	台	1
5	6U小机柜				台	6
6	线材	康普	超五类网线	非屏蔽双绞线	箱	5
7	光纤			室内单模光纤	米	550
8	PVC管材			2.5	米	600
9	辅材			水晶头、	套	1

注：

1. lisence：为AC控制器管理AP数量的许可权限, Lisence的步长单位为8，以8的倍数叠加。故上述方案中管理13个AP，则需为16（8*2）个license数量；

2. 无线AP设备均采用POE供电，区域机柜中放置一台POE交换机；

3. 线材主要用于吸顶AP的安装，为预估数量，实际使用中略有差异。

以上为无线设备材料清单，具体价格请参照excel无线报价单, 用2个品牌的设备分别进行报价！

[NextPage]

7. 项目实施

a)项目实施概述

依据本项目的特点，本公司将调集本公司内最优秀的技术力量组成无线网络工程实施项目组，从组织上保证此项目从施工、安装、调试、试运行到维护保障、技术支持、技术培训、售后服务等各个环节有强大的技术力量进行支持并落实到人。项目组内责任明确，分工合作，协调配合。该项目组将保持技术队伍的稳定，直到该项目维护期结束后才撤消。

项目实施主要分三个阶段：

1) 综合布线

2) 设备安装

3) 设备调试

b)无线部署方案

详细AP的部署点位，参照 4.1 AP摆放位置示意图

c)项目周期

我们在项目实施上应尽量不影响仓库的正常作业。实施及调试过程中对仓库的网络使用的影响降至最低，工程保质保量的同时，需要注意项目周期的进度安排，进度安排表如下：

表一   项目周期进度表

序号	项目名称	项目内容	用时（天）
1	设备入场	无线设备、材料等订货到场验收	3
2	布线安装	综合布线，安装无线设备	5
3	调试培训	设备整体调试，IT人员现场培训	3
4	验收	项目验收	2—3
5	交付使用	数据资料、操作手册等相应文档交付	1



[NextPage]

8.相关项目实施业绩一览表

项目名称	项目 类型	简要描述	项目金额 （万元）	实施时间	项目单位 联系人及电话
启东步行街无线覆盖	室外无线覆盖	启东人民中路室外无线覆盖 一期 15万(含DELL服务器)整体项目预估 50万	15	2013.11-2013.12	项目负责人 周齐亮 13918808166
昆山迅达机电设备工程有限公司	工厂无线覆盖	对工厂和仓库进行无线覆盖	23.4	2013.3.6	胡大明 15850180802
苏州优越文化发展股份有限公司	办公室无线	5000平方办公室无线覆盖	10	2013.05	刘均 051286169696 18616881818
上海艾亚建筑设计咨询有限公司	网络改造	公司搬迁,对整体弱电系统,服务器系统,视频监控系统施工	46.2	2011.6	智茉 02163810066
光明乳业华东工厂仓库无线覆盖	无线部署	光明乳业集团华东地区的三大车间和三大仓库进行无线覆盖，目前部署一期工程（酸奶车间、冷库和预处理车间）14万   整体项目预估 60万	14	2013 12 ~ 2013 1	数据采集部   夏总 13917523162
上海beko	办公室无线覆盖	对公司2层办公室无线覆盖	20	2013.03	Shirley 13764580831
常州beko工厂	工厂无线覆盖	对倍科电器常州工厂进行整体无线覆盖cisco设备	40	2012-09	唐伟峰 13506111430
上海置信电气工厂无线	工厂无线	将整个办公区和仓库进行无线覆盖	35	2013.09	IT经理 桂翰毅 13817349010
上海司法警官学校无线	无线部署	校区的宿舍楼和监狱中心部署无线覆盖 润满为乙方,提供产品和技术方案	20	2013	系统工程部： 孙总 13916133971
上海花嫁丽舍婚庆连锁	无线部署	对其多家婚庆门店、婚礼中心进行整体WIFI信号的部署。	10	2013 8 ~ 2013 12	IT部门经理 甄营 13817163317
上海尚上酒吧	无线部署	酒吧区域及商务包厢的整体覆盖	5	2013 10	王 晨    18217150774
上海新世界百货	商场无线覆盖	上海新世界百货1-3楼无线覆盖,采用Howay 2000NIS,配合乙方一起做的,润满提供产品和方案,第一期10W 第二期2014年开始	10	2013.09	乙方(敖维计算机),朱焱 13501667557
合肥琪瑞花园大酒店	酒店整体无线覆盖	对酒店的100多间客房和餐厅、会议室等进行整体覆盖，以及认证系统和审计系统的部署	20	2013 11	IT部主管 朱帅 15905695534
上海马勒别墅饭店	酒店无线覆盖	分多期实施	10	2012-2013	许彤 13166000730
启东百脑汇酒店	酒店无线覆盖	4层新开业酒店无线覆盖	10	201410	范春笋 13706284007
上海联怡枇杷园农家乐	室内+室外无线覆盖	10万平方米室外+1万平米餐厅无线覆盖	15	2014-6	黄经理 18964627169
重庆	金螳螂重庆雾都宾馆	全面板式无线覆盖	22	201408	金螳螂合作

[NextPage]

9. 售后服务

9.1 售后服务承诺

苏州汉明通过资深无线网络顾问团和覆盖全国的技术支持网络为用户提供优秀的技术支持保障。华东区售后中心设在上海，确保江浙沪及周边地区的客户在第一时间内享有完善的售后体系的支持

9.2 售后服务内容

售后服务内容表

序号	项目名称	服务内容	服务方式	服务效果
1	产品安装	产品安装、调试和使用服务，含3小时内的现场产品使用培训	工程技术人员上门提供	负责产品在不同网络环境下的安装过程，为产品功能实现和调试提供保障
2	软件更新	提供最新产品固件和产品版本文件下载	网站提供最新产品固件和产品版本文件下载，通过电话、邮寄、传真和电子邮件等方式远程。	产品最新固件和软件版本在线可用
3	远程支持	产品应用情况及使用问题的解决、相关售后文档（FAQ）的提供，产品应用情况通告	提供网站、电话、传真、邮件、CallCenter等途径	解决客户使用产品的问题，同事通过FAQ等方式为客户提供适合客户网络情况的产品应用解决方案
4	信息快递	定期为客户提供相关产品的最新信息	通过物流为客户提供软件介质或文本文件	在无法通过网络下载或者邮件等方式获得信息的情况下，客户通过信息快递直接获得相关资料
5	上门支持	为客户提供上门检测和解决产品相关问题的服务	工程技术人员上门为客户提供技术支持和 产品相关工作	保障客户的相关问题能得到及时有效的解决
6	产品保修	根据合同条约的说明，产品如果故障免费更换；产品返修如超过合同中规定的工作日则免费提供替换用机；日常产品维修	通过物流方式为故障产品提供维修和替换产品	产品出现故障后可以及时修复，保障产品的可用性
7	定期回访	定期和用户沟通，查看产品使用是否正常	通过电话、Email等方式	解决客户使用产品的问题，同时监督当地授权服务中心的工作情况

9.3 售后维保说明

维保说明表

序号	年限	内容
1	第一年	免费维保（包换）
2	第二年	收取设备总额的5%
3	第三年	收取设备总额的8%

注：

① 售后支持中远程协助及电话支持免费；

② 现场支持服务，需按1200元/人/天进行收费。

[NextPage]

10.上海润满介绍

上海润满专著于无线产品的经营，是众多知名无线产品的金牌代理，并提供无线解决方案、无线视频监控、无线设备租赁、无线产品的测试、安装、维护等一条龙服务。

上海润满作为上海最成功的网络产品分销商之一，一直执着把握网络主流，代理汉明(Howay)、华三(H3C)、优科（Ruckus）、Motorola等国内外知名品牌，销售取得了非常傲人的成绩。

公司秉承“以人为本、以客为尊、诚信经营、和谐共赢”的公司理念，愿和我们广大的新老客户共同成长。依托领先技术和专业团队，帮助客户构筑以人为本的新网络，是润满科技始终不渝的使命和追求。

业  务：付文敏

电  话：021 – 62907751 转 8006

传  真：021 – 62909651 转 8015

手  机：13918425572

地　址：上海市徐汇区中山南二路555号 冠霖大楼 418室

润满无线覆盖技术热线：400-820-3730

更多信息请浏览：www.runman.com.cn <http://www.runman.com.cn>
