办公室综合布线施工全流程指南:监控、门禁、AP、网点一文搞定

一、为什么办公室必须做规范化综合布线

很多中小企业在装修时把”网络能不能用”寄托在几根临时拉线、几个廉价路由器和一堆塑料线槽上,结果带来的是:

• 办公区网速时快时慢,会议室视频会议一卡就掉线
• 监控摄像头频繁掉线,关键时段录像缺失,事后追溯无据可查
• 门禁刷卡失灵,员工天天排队刷不开门
• AP 之间干扰严重,厕所、楼梯口信号盲区多
• 5 年后设备迭代,线缆无法利旧,二次施工成本远超首次

规范化综合布线,本质上是用一套 开放、模块化、可扩展 的物理通道,把办公网络、视频监控、门禁一卡通、无线 AP、电话语音、信息发布等弱电子系统统一纳管。它带来的不仅是当下的稳定性,更是 3~10 年内业务变化时的可扩展性。

本文按 “系统构成 → 拓扑规划 → 配线间 → 桥架与线缆敷设 → 末端安装 → 测试验收” 的全流程,把办公室场景下的弱电综合布线说清楚。

—

二、办公室弱电子系统构成

一套规范的办公室综合布线通常包含以下 6 大子系统:

关键决策:除门禁电锁必须单独拉电源线(避免 PoE 掉电后门禁瘫痪)外,其余终端优先统一走 PoE 供电,可省掉本地电源适配器,集中 UPS 保障。

—

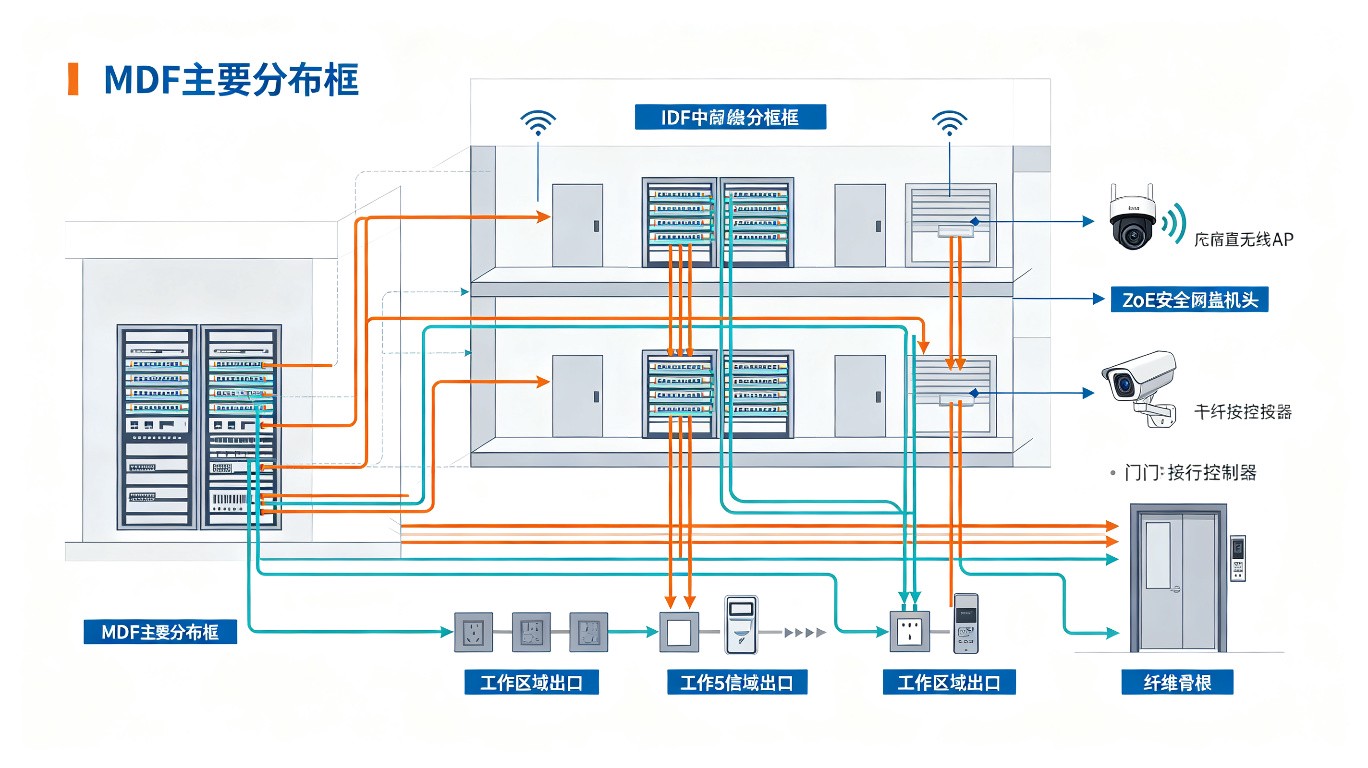

三、网络拓扑:MDF → IDF → 工作区

办公室综合布线采用国际通用的 MDF/IDF 星型拓扑:

• MDF(主配线间):整栋/整层网络核心,部署核心交换机、防火墙、路由器、总 PoE 供电
• IDF(分配线间):每层或每 800~1000 m² 设置 1 个,部署接入交换机、楼层 PoE 汇聚
• 工作区:办公位面板、AP、摄像头、门禁读卡器等末端设备

3.1 水平子系统设计要点

• Cat6A 类线缆,单段长度 ≤ 90 米(从配线间配线架到末端面板)
• 工位信息点按 “1 人 1 数据 + 1 语音” 配置,会议室预留 4~8 个数据点
• AP 间距按 8~12 米均匀覆盖,选择吸顶式 WiFi 6/6E AP
• 监控点位:出入口 100% 覆盖,通道每 8~10 米 1 个半球摄像机

3.2 垂直主干子系统

• 楼层之间主干采用 6 芯 / 12 芯单模光纤(OS2)
• 同时敷设 大对数 Cat3 语音主干 作为备份
• 光纤两端预留 5~10 米余量,盘绕在配线架底部

3.3 工作区子系统

• 信息插座采用 双孔 / 四孔 86 型面板
• 桌面下配置 理线架 + 桌面集线器,避免桌面线缆乱拉
• 会议室地面推荐 地插 + 桌面插座,避免飞线

—

四、配线间(IDF)规划与施工

配线间是整套弱电系统的”心脏”,规划不到位,后期运维成本翻倍。

4.1 选址与面积

• 选址:每层中部、靠近弱电井道,避免设在卫生间、空调机房正上方
• 面积:6~10 m² 起步,预留扩容空间
• 环境:配置 专用空调(温度 18~24°C,湿度 40~60%),禁止堆放杂物

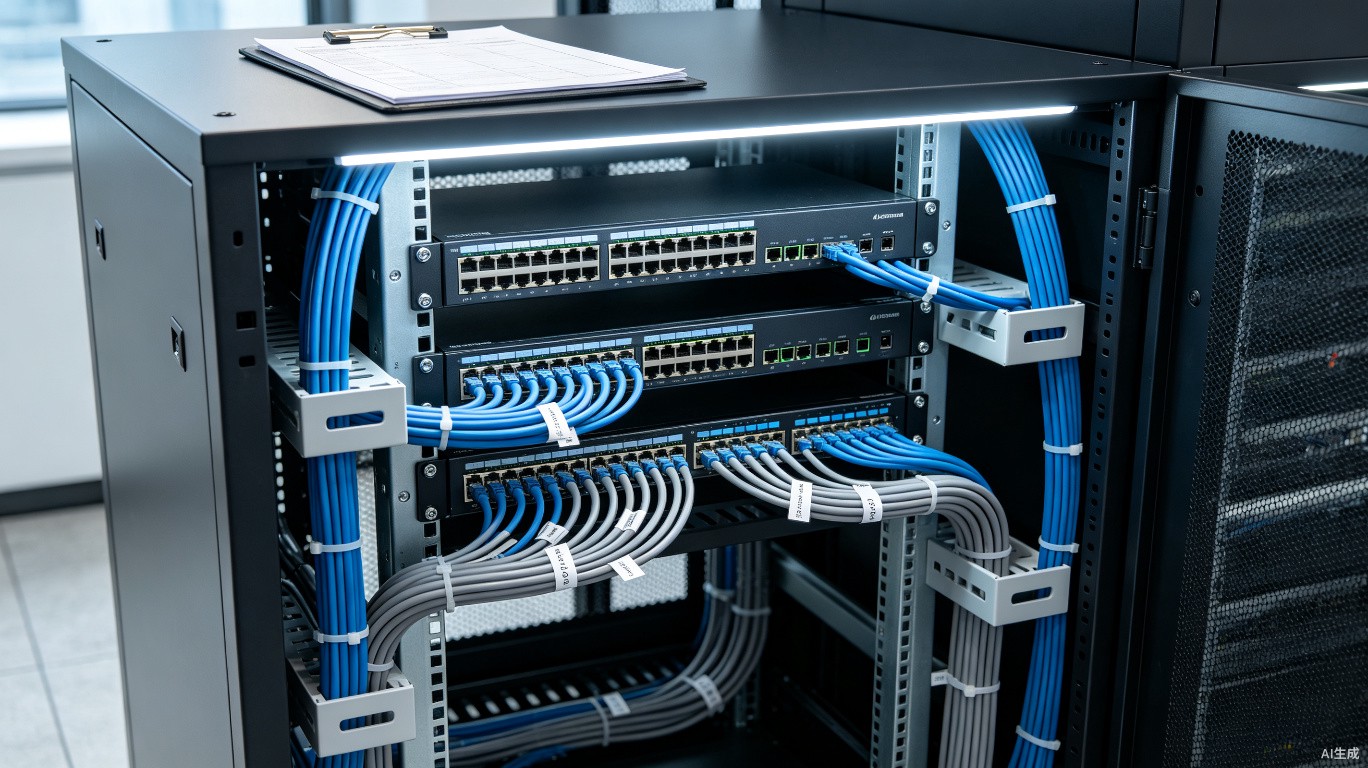

4.2 机柜与配线架

• 42U 标准服务器机柜(600×600 或 800×800 mm),前后通风
• 配线架分区:网络配线架 / 光纤配线架 / 语音配线架 / 监控 NVR 配线架 分别独立
• 每个机柜顶部配置 8 位 PDU × 2(主备),接入大楼 UPS
• 配线架端口必须 编号清晰、对应房间号工位号,标签机打印,严禁手写

4.3 接地与防雷

• 机柜必须 单独接地,接地电阻 ≤ 4 Ω
• 光纤入户端加 光缆加强芯接地
• 重要设备的 PoE 交换机端口配置 浪涌保护器

—

五、桥架与线缆敷设规范

办公室布线最容易出问题的就是 桥架走线不规范,导致后期维护困难、信号串扰。

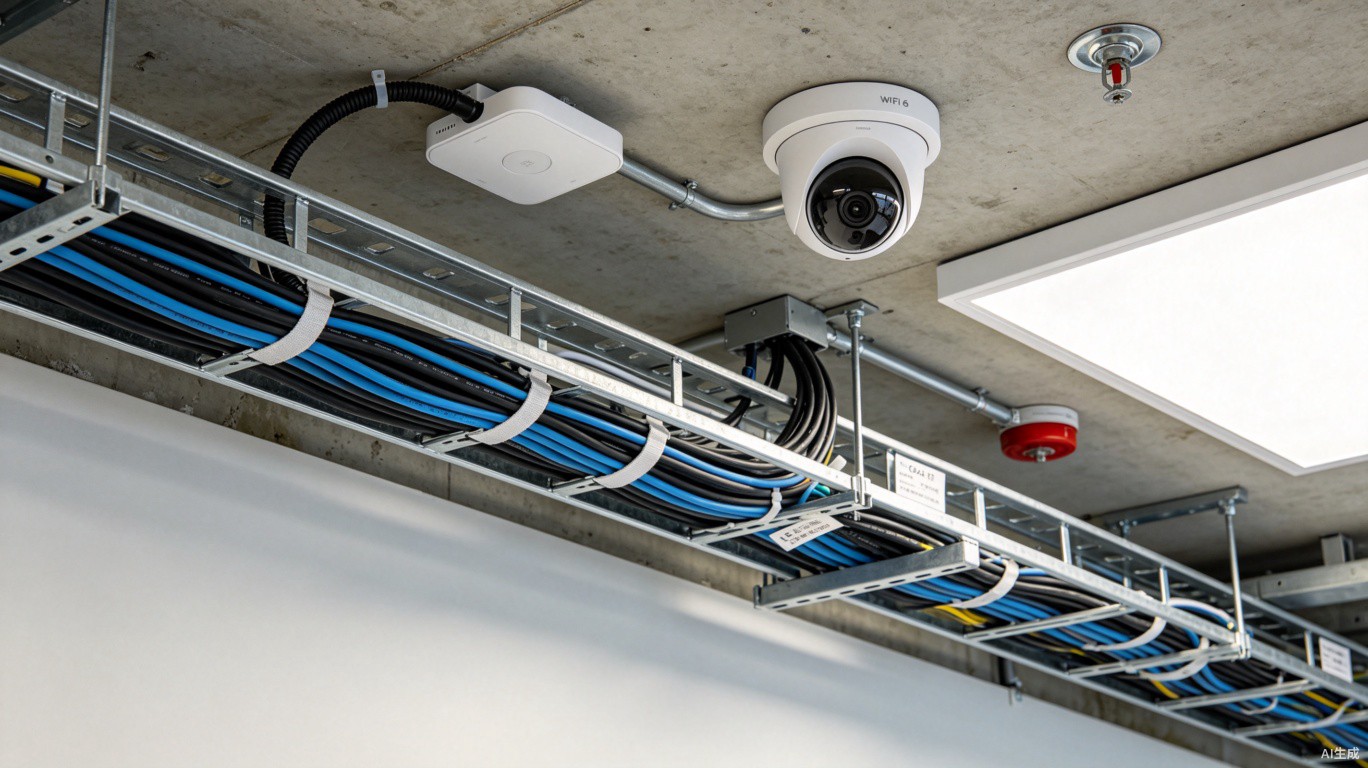

5.1 桥架选型与路由

• 主干桥架采用 200×100 mm 镀锌槽式桥架,支线 100×50 mm
• 强电桥架与弱电桥架分开敷设,平行间距 ≥ 300 mm,交叉处 ≥ 100 mm 且用金属隔板隔离
• 桥架每隔 1.5~2 米 设吊杆或支架固定
• 转弯处采用 大弧度弯通(半径 ≥ 10 倍线缆直径),避免急弯压伤线缆

5.2 线缆敷设要点

5.3 强电与弱电分离原则

• 办公位电源插座与信息插座 保持 ≥ 200 mm 间距
• 强电管线与弱电线管 严禁同管
• 强弱电交叉时,弱电在下、强电在上

—

六、PoE 供电与设备安装

6.1 PoE 部署优势

办公室场景下,AP、IP 摄像机、门禁控制器(部分)都可以走 PoE 供电,优势显著:

• 无需本地电源适配器,工位整洁
• 集中 UPS 保障,市电停电后核心系统继续工作 2~4 小时
• 部署灵活,任意位置可加设备,不受插座限制

6.2 PoE 交换机选型

• 选择 802.3at(PoE+,30W) 或 802.3bt(PoE++,60~90W) 标准
• 单端口功率预留 30%~50% 余量
• 核心 PoE 交换机总功率 = 端口数 × 单端口功率 × 1.3
• 推荐品牌:华为 / 华三 / 锐捷 / Cisco / Aruba

6.3 关键终端安装

吸顶 AP:

• 安装高度 2.5~3.0 米,远离金属障碍物 ≥ 1 米
• 避开空调出风口、灯具正上方

半球摄像机:

• 出入口正对行人通道,安装高度 2.3~2.8 米
• 避免逆光,镜头避开窗户强光

门禁读卡器:

• 高度 1.3~1.5 米,距门框 10~15 cm
• 出门按钮内侧安装,与电控锁联动

—

七、标签标识与文档管理

弱电工程三分做、七分管,标识不到位,后期故障排查极其痛苦。

7.1 标签规范

• 所有线缆两端、配线架端口、面板、机柜 U 位 必须粘贴标签
• 标签格式:“楼层-房间-序号”,如 F03-R021-04
• 使用 Brother 牌标签机 + 覆膜标签带,永久不褪色
• 同一信息点的配线架端编号与面板端编号 一一对应

7.2 文档交付物

• 配线架对应表(Excel):每个端口对应到房间、工位、设备
• 机柜设备布局图(Visio/draw.io):U 位、跳线关系
• 监控点位图(CAD):摄像头位置、编号、覆盖区域
• AP 热力图:信号强度测试报告
• 测试报告:每条链路 Fluke 测试 PDF(详见下节)

—

八、测试与验收

8.1 必测项目

每条 Cat6A 链路必须使用 Fluke DSX-8000 等专业仪表进行认证测试:

测试通过率 必须 100%,不合格链路需重新敷设,严禁使用转接头补救。

8.2 验收清单

• [ ] 配线架端口 100% 测试通过
• [ ] 所有标签清晰完整
• [ ] 配线间整洁,无杂物,机柜门可正常开启
• [ ] AP 信号强度 ≥ -65dBm 全覆盖
• [ ] 监控 24 小时录像回放正常
• [ ] 门禁刷卡 + 出门按钮 + 断电开锁 三项测试通过
• [ ] 文档资料齐全交付

—

九、常见问题与避坑建议

—

十、总结

办公室综合布线的核心,不只是”把线拉通”,而是要在 设计阶段就预留扩展空间,在施工阶段严格遵循规范,在交付阶段留齐文档。一旦做到这三点,后续 5~10 年内的设备升级、人员扩张、办公区调整都能从容应对。

一句话总结:MDF-IDF 星型拓扑 + Cat6A 万兆主干 + PoE 集中供电 + 规范化桥架 + 完整标签文档,这就是现代化办公室综合布线的标准答案。

如果你正在规划办公室装修或弱电改造,强烈建议在装修设计阶段就让弱电工程师介入,与强电、暖通、装修同步出图,避免后期返工。

—

*本文综合参考 GB 50311-2016《综合布线系统工程设计规范》、GB 50312-2016《综合布线系统工程验收规范》、TIA-568《商用建筑电信布线标准》整理。*
