综合布线是「网络的血管」。血管不好，所有 IT 系统都供不上血。本文把 15 年踩过的坑、验过的活总结成 12 条实战思路，从设计到验收全链路拆解，让你少走 5 年弯路。

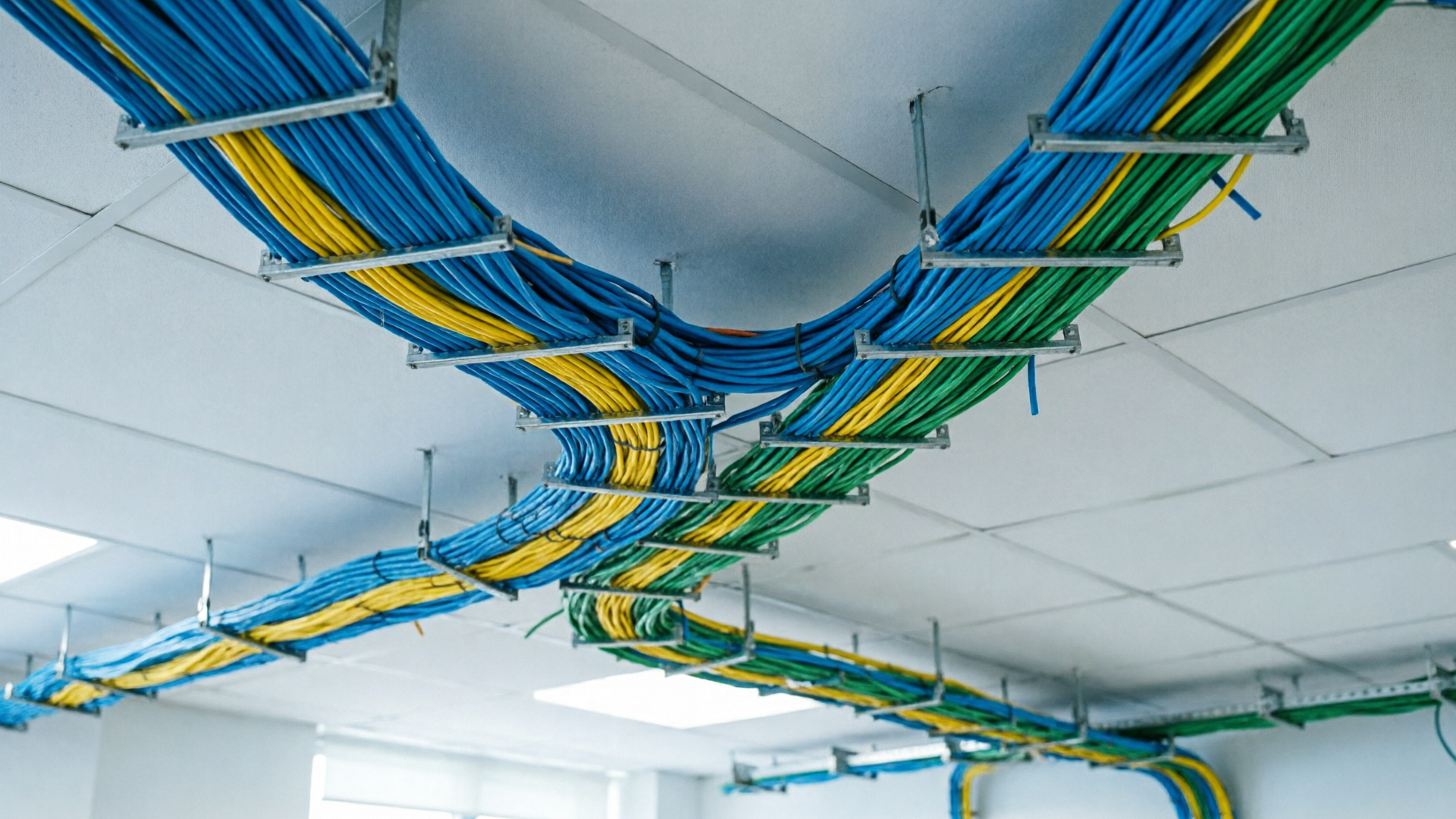

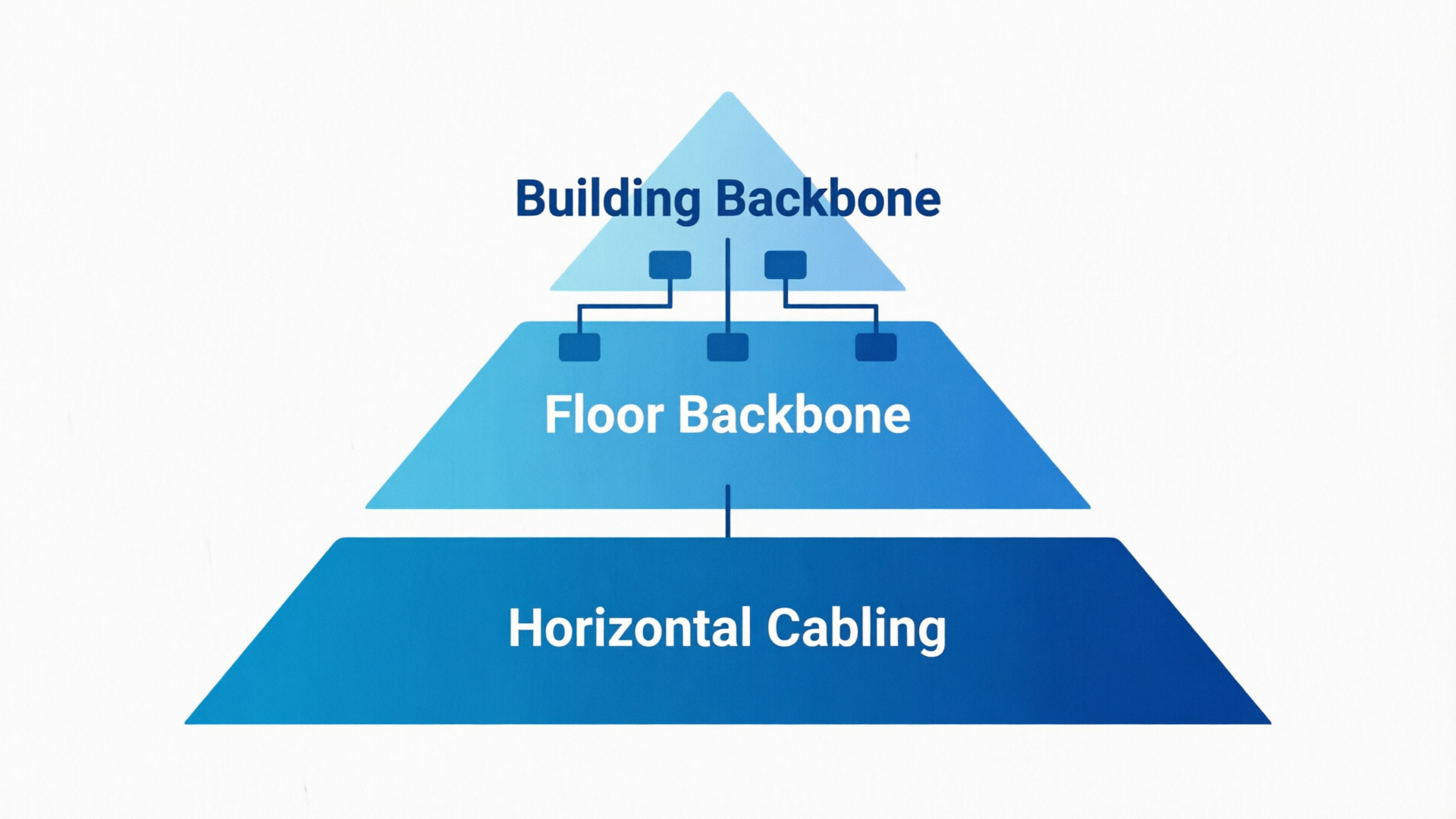

一、综合布线的 3 层架构

1.1 综合布线系统组成

按 TIA-568 / ISO/IEC 11801 国际标准，综合布线分为 3 个子系统：

1.2 三个核心概念

• MDF（Main Distribution Frame）：主配线架，楼宇入口，通常在一楼弱电井；
• IDF（Intermediate Distribution Frame）：中间配线架，每层或每 N 个楼层一个；
• TO（Telecommunications Outlet）：信息插座，桌面端 RJ45 插座。

1.3 拓扑结构

[MDF] ── 光纤主干 ──> [IDF-1] ── 水平线缆 ──> [TO]
   │                    [IDF-2]
   │                    [IDF-3]
   └── 设备间

核心原则：

• 星型拓扑：每个 TO 直连 IDF，不允许级联；
• 冗余主干：核心到 IDF 至少 2 根光缆；
• 跳线管理：MDF/IDF 跳线全部编号归档。

—

二、思路一：线缆选型——「一次到位」比「省钱」重要

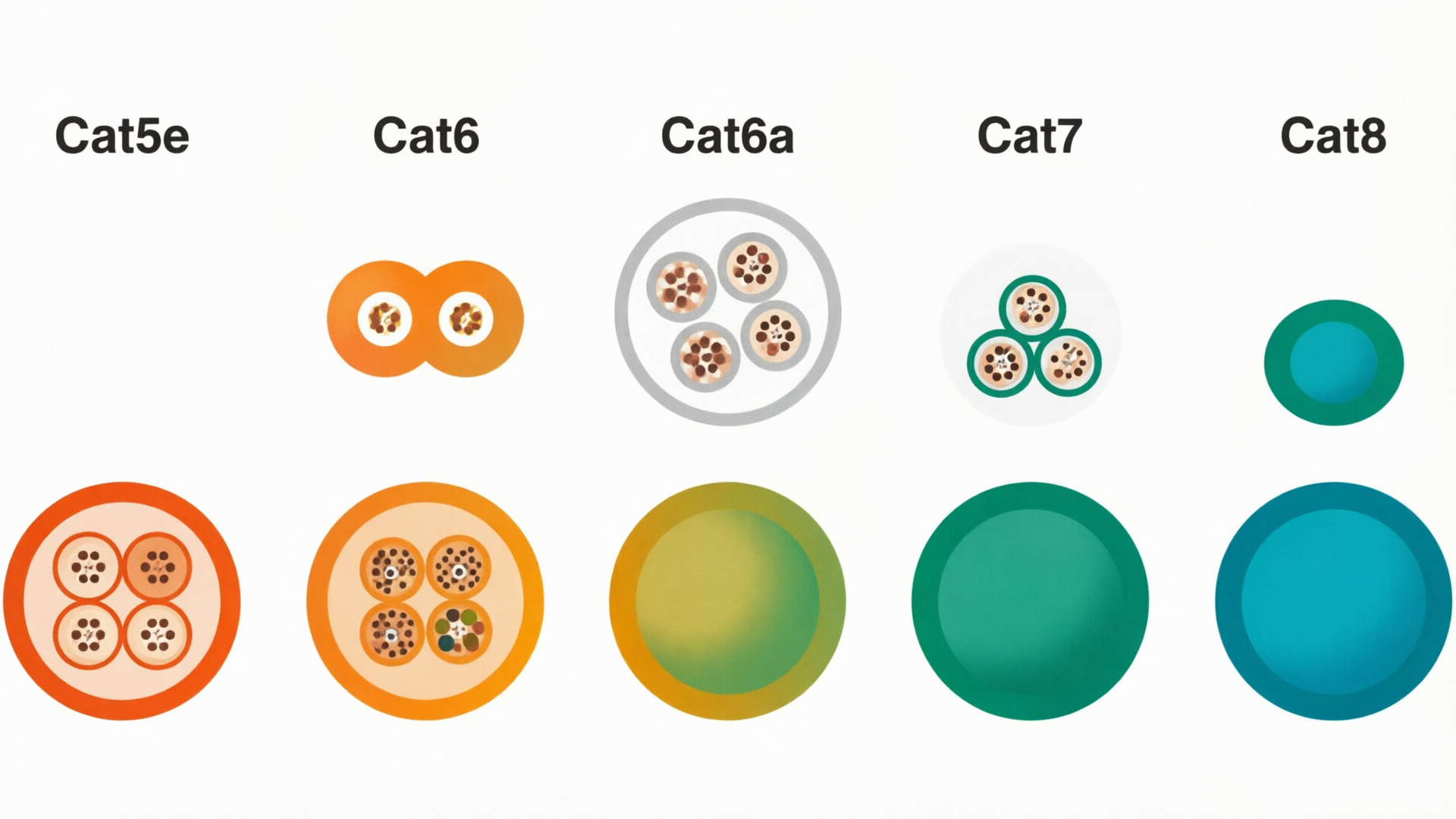

2.1 主流线缆对比（2026 选型指南）

2.2 选型的 3 条黄金法则

1. 新项目起步 Cat6A——一步到位，未来 10 年不淘汰；
2. 预算紧选 Cat6——性价比之王，1Gbps 满足 95% 场景；
3. 避免 Cat7——屏蔽层多、接地复杂，性价比差。

2.3 光缆选型

—

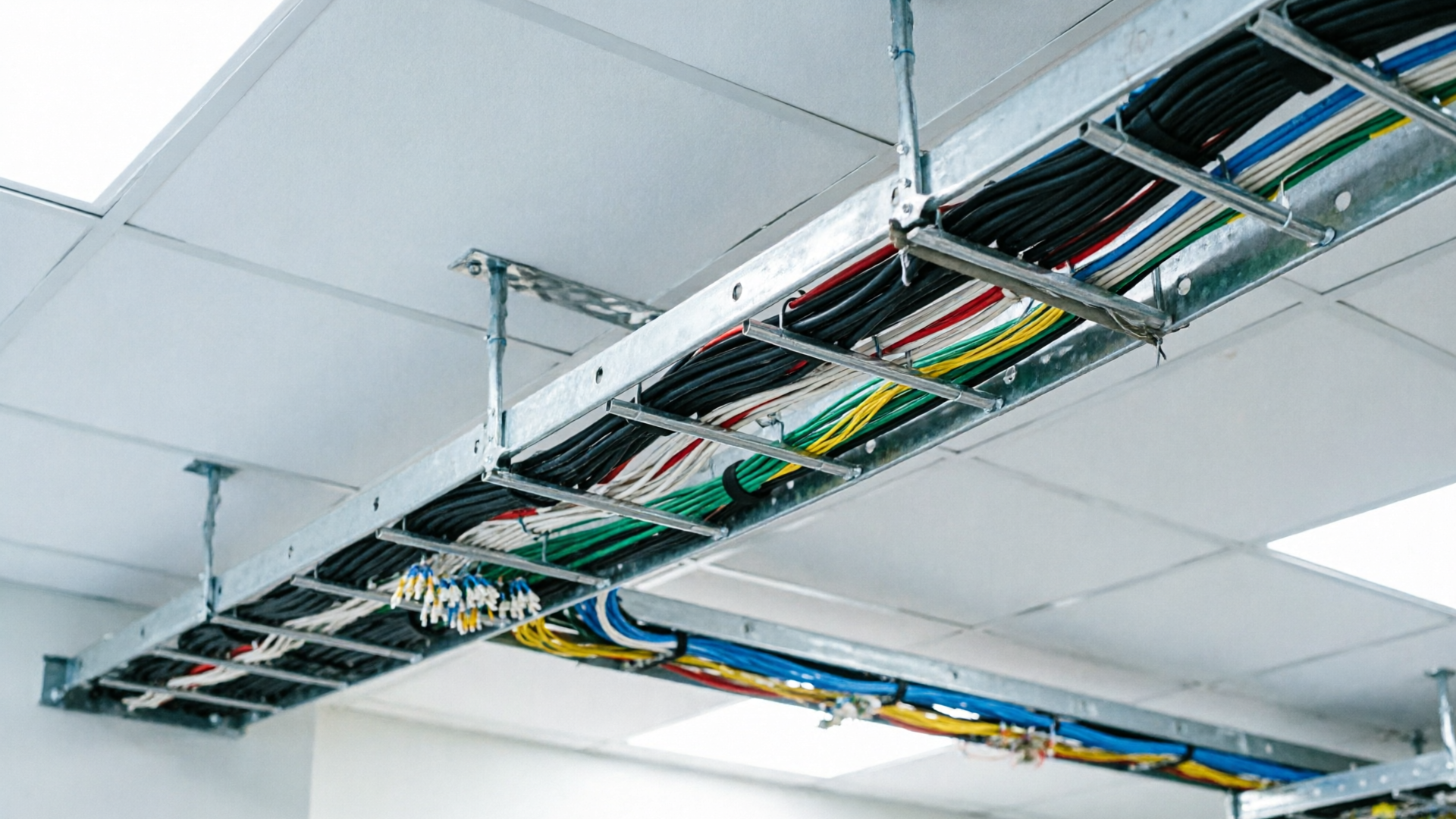

三、思路二：桥架设计——「强弱电分离 + 30% 预留」

3.1 桥架设计 4 原则

1. 强弱电分开——强电桥架与弱电桥架间距 ≥ 300mm（最好 500mm）；
2. 预留 30% 容量——当前线缆占用 ≤ 70%，未来扩容有余量；
3. 避开干扰源——远离变频器、大功率电机 ≥ 1m；
4. 承重考虑——水平桥架载重 ≤ 80kg/m。

3.2 桥架规格速选

3.3 桥架敷设 5 注意点

1. 横平竖直，转弯半径 ≥ 10 倍线径；
2. 每 1.5m 一个吊架，承重均匀；
3. 桥架穿墙必须用防火泥封堵；
4. 桥架接地——镀锌桥架每 30m 接地一次；
5. 桥架标识——每段桥架贴流向标签，便于后期维护。

—

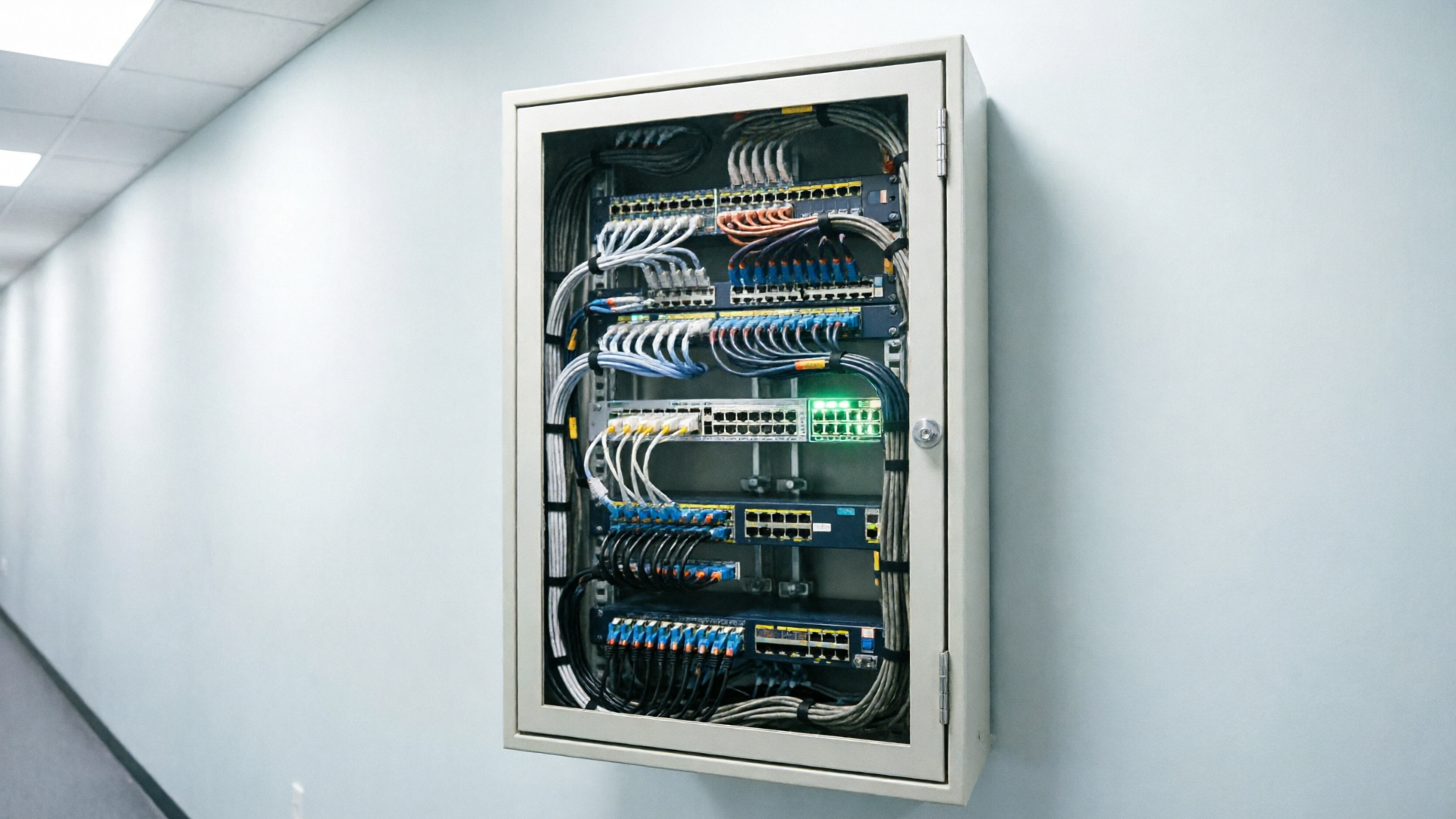

四、思路三：IDF/MDF——位置与数量的「黄金三角」

4.1 IDF 设置原则

• 半径控制：水平线缆最长 ≤ 90m（标准 100m 留 10% 余量）；
• 每层 1 个：通常每楼层 1 个 IDF，面积 ≥ 4㎡；
• 集中区域：大开间办公可每 800㎡ 1 个 IDF；
• 避开强电：与配电间距离 ≥ 2m。

4.2 MDF 设置原则

• 一楼或地下一层：靠近楼宇弱电井入口；
• 面积 ≥ 12㎡：含机柜、UPS、空调空间；
• 双电源接入：主备电源 + UPS + 空调独立回路；
• 防雷接地：接地电阻 ≤ 4Ω。

4.3 机柜选型

—

五、思路四：信息点设计——「数量 × 位置 × 预留」三位一体

5.1 信息点数量计算公式

经验公式：

办公区：人均 1.5 个信息点
会议室：每㎡ 0.3 个信息点（平均 4~6 个/间）
生产车间：每 10㎡ 1 个信息点
酒店客房：每间 2~3 个
商场：每 100㎡ 2~3 个

5.2 信息点位置 5 原则

1. 离地 30cm——RJ45 插座底盒中心高度；
2. 距墙角 ≥ 15cm——避免家具遮挡；
3. 避开电磁干扰——距日光灯 ≥ 30cm；
4. 多面板组合——办公位用双口/三口面板；
5. 预留 20% 备用——所有信息点盒预留 1~2 个空孔。

5.3 信息点编号规范

楼号-层号-区域-序号
例：H1-3F-A区-005
   ↑  ↑   ↑   ↑
   楼 层 区 序号

—

六、思路五：线缆敷设——「施工质量决定后期运维」

6.1 敷设 8 条军规

1. 拉力限制：Cat6 ≤ 110N（约 11kg），Cat6A ≤ 120N；
2. 弯曲半径：≥ 4 倍线径（Cat6A ≥ 8 倍）；
3. 不踩不压：桥架内线缆必须整齐，不被踩踏；
4. 避免牵引 90°：转弯处用滑轮或导向；
5. 绑扎间距：水平段 ≤ 1.5m，垂直段 ≤ 1m；
6. 预留长度：两端各预留 0.5~1m，IDF 端预留更多；
7. 标签同步：每根线缆两端贴相同编号标签；
8. 穿管润滑：长距离穿管用专用润滑剂，不可用油。

6.2 强弱电交叉处理

—

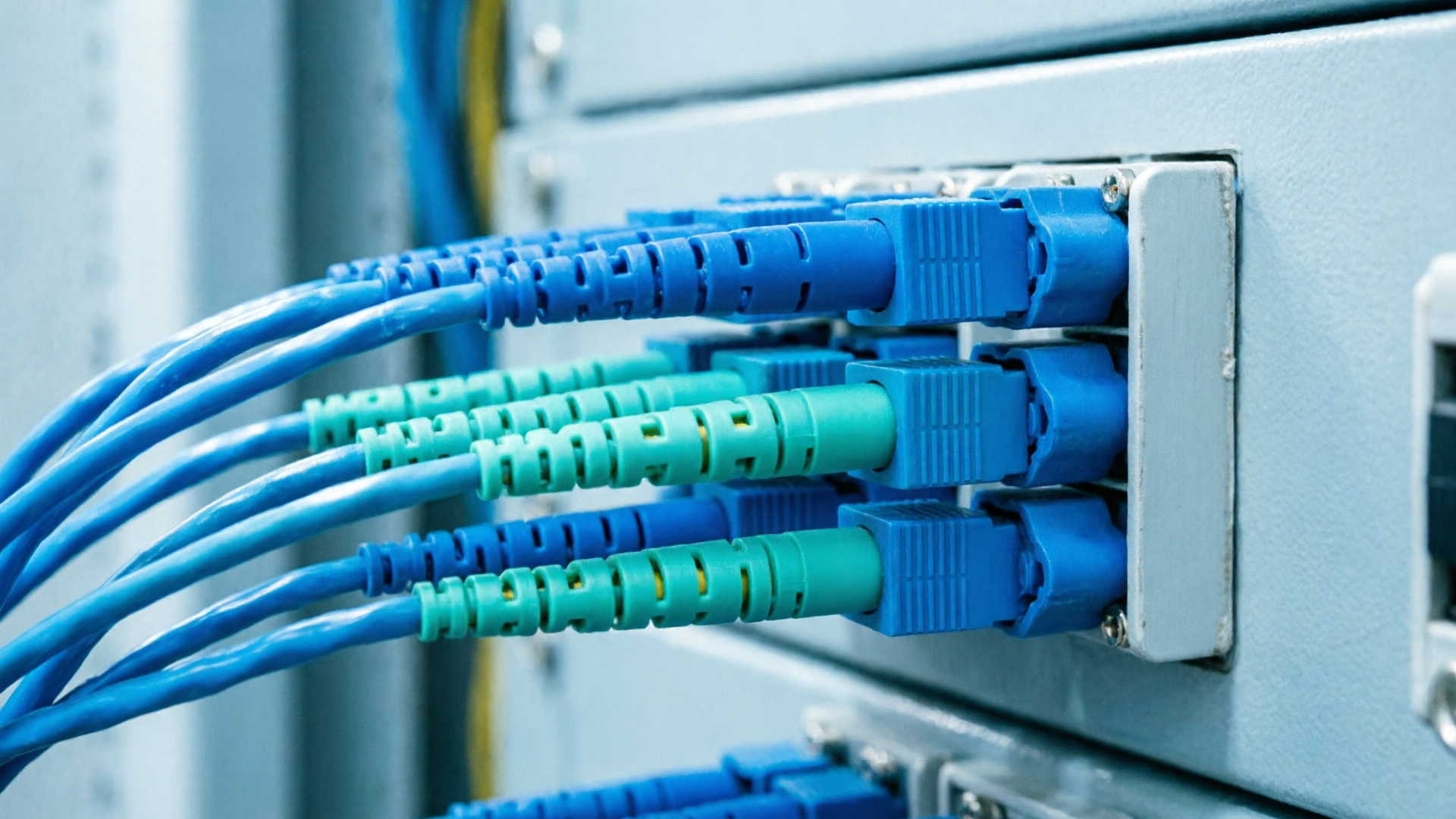

七、思路六：光纤施工——「熔接质量决定链路性能」

7.1 光纤施工 4 步骤

1. 穿线：用牵引网线头穿光纤，避免拉扯；
2. 开剥：用专业工具剥 1~1.5m 外皮；
3. 熔接：熔接机操作，每芯损耗 ≤ 0.05dB；
4. 测试：OTDR 测试双向，存档。

7.2 光纤端接类型选择

7.3 光纤配线架 ODF 规划

• 每个 IDF 至少 1 个 ODF；
• 24 口 / 48 口模块，按需扩容；
• 冗余光纤：核心到 IDF 至少 12 芯，建议 24 芯。

—

八、思路七：测试验收——FLUKE 测试「100% 通过」是底线

8.1 必测项目（基于 TIA-568）

8.2 测试覆盖率

• 100% 信息点测试——不留死角；
• 5% 抽样复测——防止测试造假；
• 生成 PDF 报告——交付文档必备；
• 客户签字确认——避免后期扯皮。

8.3 常见测试失败原因

1. 线缆被压扁——弯曲半径过小；
2. 水晶头没压好——重做；
3. 模块接线错误——T568A/B 混用；
4. 线缆超长——> 90m；
5. 端接质量差——重做端接。

—

九、思路八：标签与文档——「3 个月后还能看懂」

9.1 标签规范

• 线缆两端：同编号，如 H1-3F-A-005；
• 机柜：编号 + 用途；
• 桥架：流向标识，每 10m 一个；
• 信息点：面板内贴编号。

9.2 文档清单（交付必备）

9.3 标签机选择

—

十、思路九：防火与防水——「消防验收一次过」

10.1 防火封堵

• 桥架穿墙/楼板：用 防火泥 + 防火板封堵；
• 弱电井：每层做防火封堵；
• 线缆穿越：使用 防火密封圈（防火等级 ≥ 2 小时）。

10.2 防水处理

—

十一、思路十：弱电井规划——「空间不够是后期最大痛」

11.1 弱电井尺寸

11.2 弱电井 5 必备

1. 主电源——市电 + UPS；
2. 照明——独立照明回路；
3. 通风——强制通风或空调；
4. 接地——等电位连接；
5. 门禁——独立钥匙或刷卡。

11.3 弱电井线缆布局

[桥架入口]
  ↓
[总配线架 MDF/IDF]
  ↓
[机柜空间（≥ 4 ㎡ 净空）
  ↓
[桥架出口至各楼层]

—

十二、思路十一：成本控制——「透明预算，避免增项」

12.1 综合布线成本构成

12.2 单点造价控制

要点：单点造价随规模递减，大项目议价能力强。

12.3 控制增项 3 招

1. 详细勘察：3 次勘察确认点位（不漏点）；
2. 明确报价：合同清单逐项报价，避免「按实结算」；
3. 变更签证：所有变更走书面签证流程。

—

十三、思路十二：测试与文档交付——「让后期维护无烦恼」

13.1 完整交付清单

📁 项目交付文档
├── 📂 图纸
│   ├── 布线拓扑图.dwg
│   ├── 平面点位图.dwg
│   ├── 弱电井详图.dwg
│   └── 机柜布局图.dwg
├── 📂 文档
│   ├── 项目实施方案.docx
│   ├── 施工日志.docx
│   ├── 验收报告.pdf
│   └── 系统使用手册.docx
├── 📂 测试
│   ├── FLUKE 测试报告（按点位）.pdf
│   ├── 光纤 OTDR 测试报告.pdf
│   └── 抽样复测报告.pdf
└── 📂 资料
    ├── 物料清单（BOM）.xlsx
    ├── 设备序列号清单.xlsx
    └── 保修单扫描件.pdf

13.2 数字化交付（2026 趋势）

• BIM 模型：3D 可视化布线系统；
• 二维码标签：扫码即可查配线信息；
• 云端文档：百度网盘 / 阿里云盘备份；
• 数字孪生：与楼宇管理系统对接。

—

十四、验收清单（综合布线 24 项必查）

14.1 物理验收

• [x] 桥架走向与图纸一致；
• [x] 桥架承重合理；
• [x] 弱电井通风、照明到位；
• [x] 机柜门可正常开关；
• [x] 信息点位置与图纸一致；
• [x] 信息点高度符合规范；
• [x] 防火封堵到位；
• [x] 接地电阻 ≤ 4Ω。

14.2 性能验收

• [x] 100% 信息点 FLUKE 测试通过；
• [x] 5% 抽样复测合格；
• [x] 光纤 OTDR 测试通过；
• [x] 万兆主干 iperf 测速达标；
• [x] 千兆桌面网线测速达标。

14.3 文档验收

• [x] 完整 CAD 图纸；
• [x] 完整 FLUKE 报告；
• [x] 配线表 Excel；
• [x] 物料清单 + 序列号；
• [x] 验收签字单。

—

十五、避坑要点（10 条血泪教训）

1. 不要为了省钱选 Cat5e——淘汰太快；
2. 不要让装修队兼做布线——专业的事交给专业的人；
3. 不要在吊顶里走裸线——必须有桥架或线管；
4. 不要忽略接地——雷击和静电是隐形杀手；
5. 不要遗漏信息点——装修完补点要凿墙，代价 10 倍；
6. 不要忽略 FLUKE 测试——100% 通过是底线；
7. 不要让水电工碰弱电——容易把弱电当强电接；
8. 不要混用 T568A/B——同一项目统一一种；
9. 不要忽略标签——3 个月后没人记得哪根是哪根；
10. 不要省略文档——后期维护 90% 时间花在找资料上。

—

十六、可复用经验（5 条）

1. 设计阶段预留 30%——线缆、桥架、信息点都预留；
2. IDF/MDF 不省——空间不够是后期最大痛；
3. FLUKE 100% 测试——不留死角，签收前必测；
4. 标签 + 文档 + 培训——交付「3 件套」缺一不可；
5. 每 3 年巡检一次——发现隐患提前处理。

—

十七、2026 综合布线趋势

17.1 万兆到桌面成为标配

2026 年新建项目，Cat6A / 万兆到桌面已是主流，不再满足于千兆。

17.2 光纤下沉到桌面

• 光纤到桌面（FTTD）：在电竞、媒体、医疗等场景已普及；
• 预端接光缆：工厂预制、即插即用；
• MPO/MTP 高密度：1 个接口承载 12~24 芯。

17.3 智能化运维

• AI 配线管理：自动识别线缆走向，秒级查询；
• 数字孪生：BIM 模型 + 实时配线数据；
• 智能跳线：电子标签 + LED 指示灯。

17.4 绿色布线

• 低烟无卤（LSZH）：阻燃、零卤素；
• 再生材料：线缆外皮可回收；
• 节能降耗：智能关闭闲置端口。

—

十八、结语

综合布线是「一次建设、十年不动」的工程——设计时多花 1 周，节省的是未来 10 年的运维成本。

布线没有高深理论，但需要耐心、细致、规范。每根线、每个标签、每个测试都做到位，系统才能稳定运行 10 年。

—

关于作者：深耕综合布线 15 年，参与过 200+ 弱电工程项目（商业楼宇、智慧园区、数据中心、酒店、医院等）。本文参数与单价基于 2026 年市场，可作为同规模项目参考。

如果你正在规划综合布线项目，欢迎留言或私信交流方案与造价。

—
