任何一个有电脑办公需求的地方都是离不开综合布线设计施工的,其实综合布线的重点在于机房部分。看一个综合布线公司好坏与否,重点就是看他们在机房部分的综合布线施工流程是否达标,这个我算是有切身经历的。下面就让我来谈谈我亲眼目睹的上海润满弱电工程公司的综合布线规范流程的感想吧。

上海润满弱电工程公司的综合布线规范流程:

我们的项目是一个上海5星级酒店的机房建设及综合布线设计施工项目,可以说我们这个酒店综合布线项目的施工难度非常大,主体属于保护建筑,机房面积小线缆多,施工前需要制定细化的施工计划。

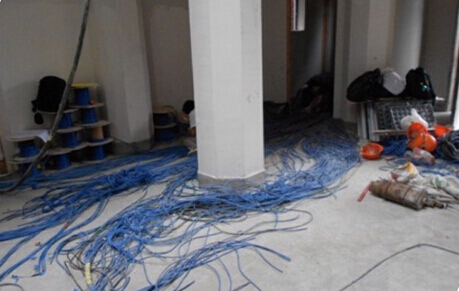

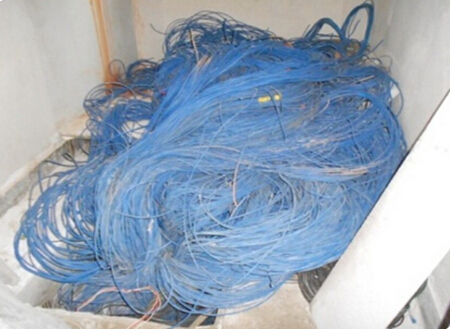

综合布线:整理前机房照片

综合布线:整理前机房照片

润满的第一步:线缆整理。

上海润满弱电工程公司的弱电工程施工项目经理根据我们酒店行业综合布线设计施工需求,制定出详细的机房线缆整理计划与施工要求:线缆分类;分机柜集中;清扫架空防静电地板下的盘线区域;充分考虑防水与防雷、接地要求。

润满的第二步:机柜线缆安装细节。

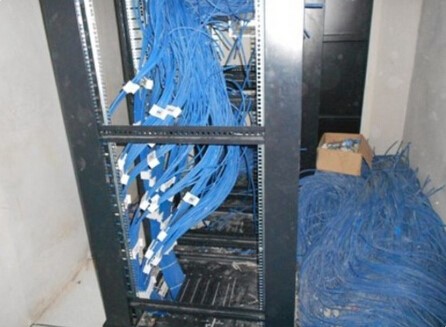

综合布线:开始线缆整理

 综合布线:开始线缆整理

由于机房面积过小,线缆需要出机房进行分类整理,按每个机柜及使用类别进行分类捆扎及标识。

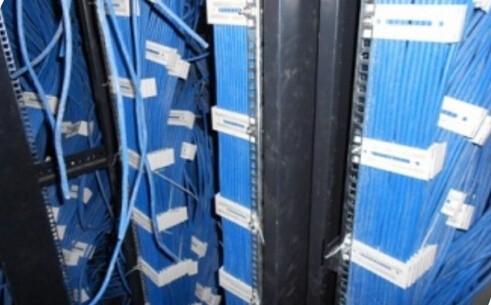

最外层线缆可以直接规定到对应的配线架高度。

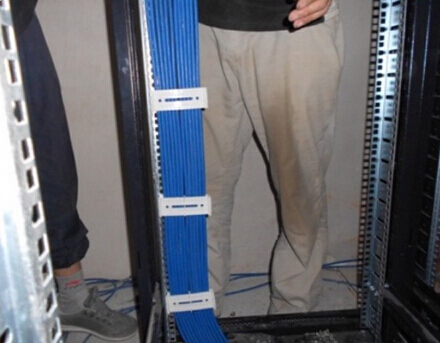

综合布线:外层线缆固定

综合布线:外层线缆固定

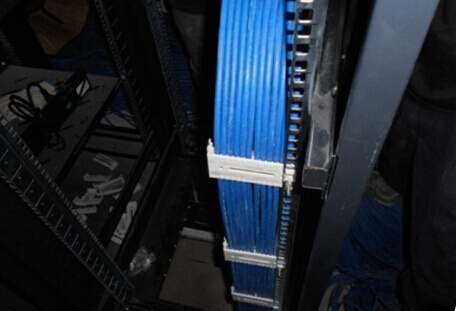

线缆固定面需要进行针对性保护工作,防止线缆护套破损。

综合布线:线缆固定保护细节

 综合布线:线缆固定保护细节

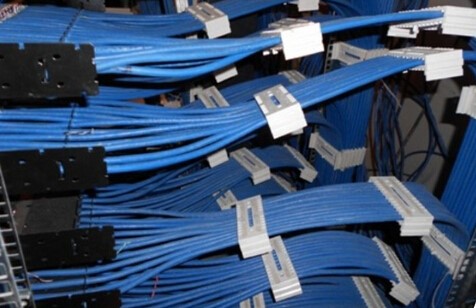

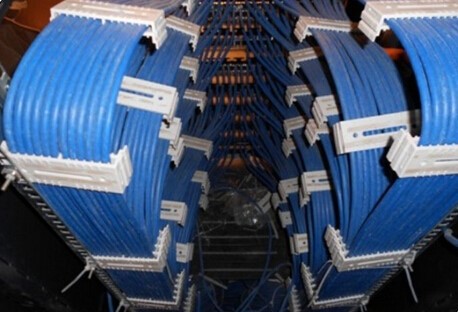

线缆分层进行整理固定,对应相应高度的配线架,不允许交叉缠绕。

综合布线:线缆分层整理固定

综合布线:线缆分层整理固定

第三步:安装模块、线缆整理。

所有线缆上架,分层进行固定,保证固定后的线缆层次分明。线缆固定不宜太紧,保证线缆不被挤压变形。端接配线架模块,严格按照综合布线施工工艺进行模块压接,需注意以下几点细节:

1、模块端需使用专用工具,不可使用美工刀之类作为模块端接和拨线工具:太锋利会割破内层对绞线缆;

2、双绞线被剥离护套的距离不应大于40mm,去除对绞后的线段长度不应超过16mm

3、双绞线剥离的部位如果属于标识出,则端接完后重新进行标识。

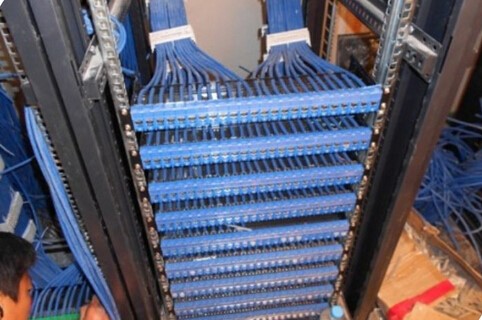

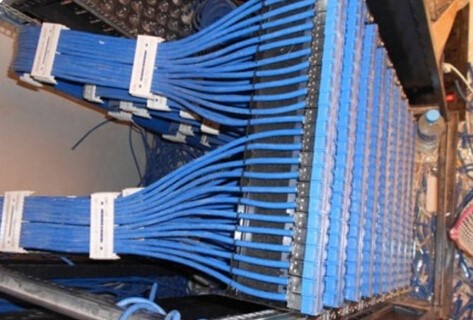

综合布线:模块安装及线缆整理

 综合布线:模块安装及线缆整理

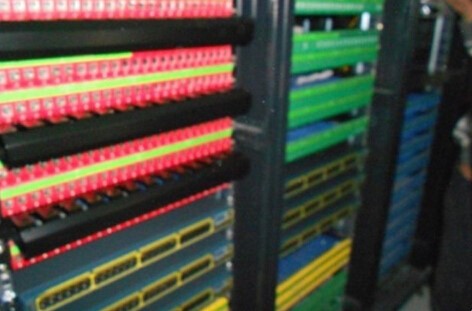

线缆整理、统一固定准备端接模块;依次端接配线架模块,端接顺序由下而上;

综合布线:安装模块、线缆整理

综合布线:安装模块、线缆整理

综合布线:安装模块、线缆整理

综合布线:安装模块、线缆整理

综合布线:安装模块、线缆整理

综合布线:安装模块、线缆整理

综合布线:安装模块、线缆整理

第四步:安装防水标识、全面清扫整理、进行设备安装。

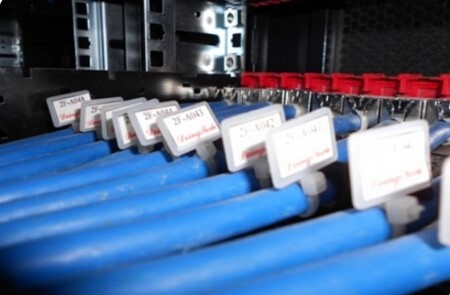

模块端接完成后,所有线缆均需要安装双面彩印模的防水标识,与工作区面板防水标识相对应;

清理所有机柜及地板周围的杂物及灰尘,必须达到规范要求的无尘环境;

安装交换机设备及服务器等核心产品设备。

上综合布线:安装防水标识

上综合布线:安装防水标识

安装防水标识

综合布线安装防水标识

以上就是我亲眼目睹的上海润满弱电工程公司在综合布线方面施工的规范流程,能将综合布线这块的细节做到如此极致,我也是醉了。不管你看到这些之后会有何感谢,但是我对润满弱电工程在弱电工程设计施工这块的专业性上是没有怀疑了。一流的综合布线设计方案,专业的综合布线施工技术,是我感到选择润满弱电工程来完成我们酒店的机房建设及综合布线设计施工真的是太对了。
