制造弱电方案成功案例：苏州某 SMT 电子厂 18000㎡ 弱电智能化升级全记录（30 天投产 · ROI 18 个月）
制造弱电方案成功案例：苏州某 SMT 电子厂 18000㎡ 智能化升级
30 天完成勘察→施工→投产，18000㎡ 厂房与办公一站式升级。本文是案例还原，重点关注：怎么省钱、怎么避坑、怎么算 ROI。
一、项目背景与挑战

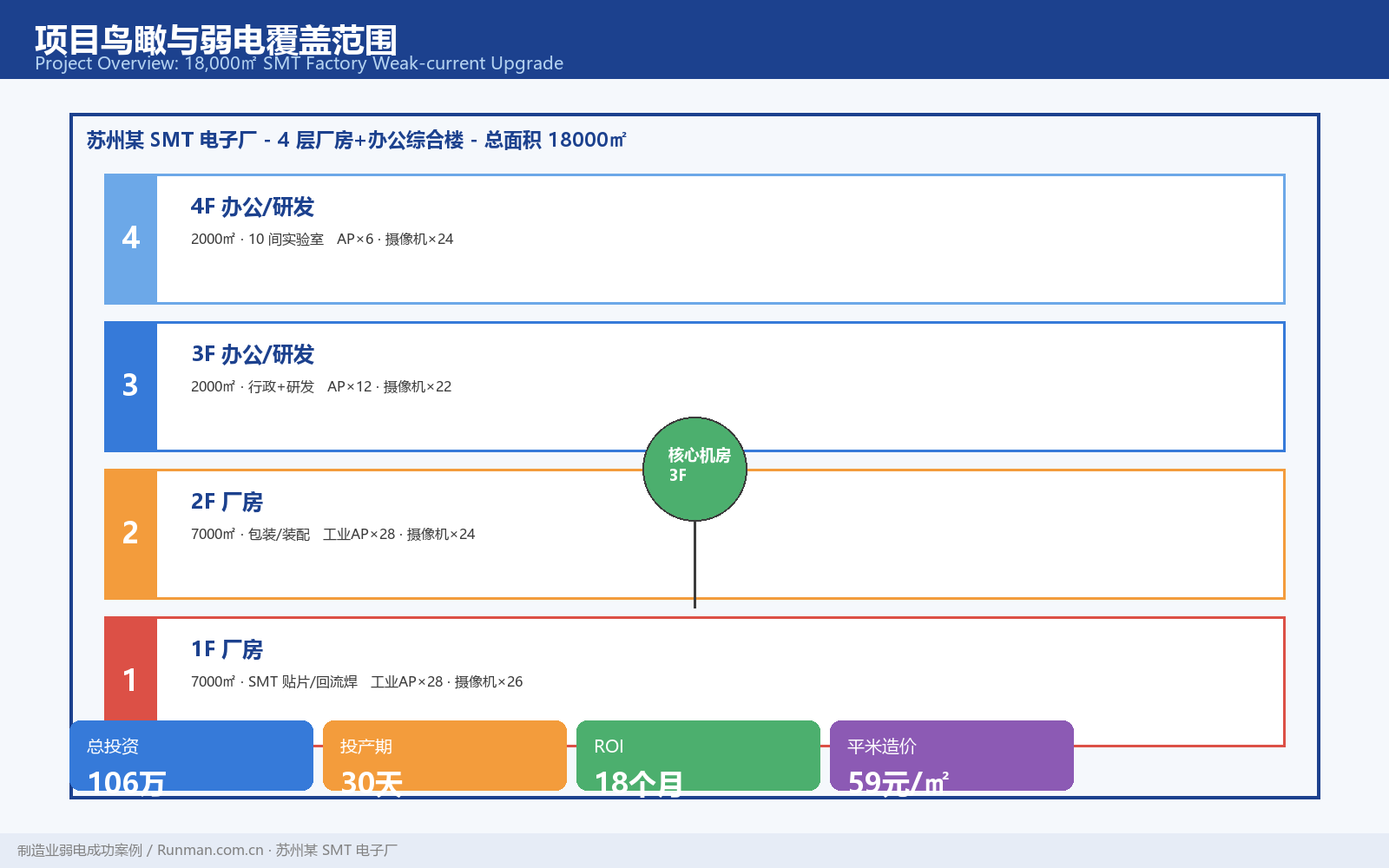

1.1 客户画像
1.2 客户的核心诉求（按优先级）
- 1. 不停产：现有产线 24h 运转，弱电改造不能影响生产；
- 2. MES 优先：贴片机、回流焊、AOI 检测的数据要 100% 可靠；
- 3. 门禁一卡通：员工卡、食堂消费、考勤、门禁四合一；
- 4. WiFi 漫游：办公区手持 PDA、AGV 小车不掉线；
- 5. 少花钱：单平米造价要控制。
二、需求诊断与现状评估
我们进场后做了 3 类诊断：
2.1 物理层诊断
- • 厂房柱距 9m × 8m，高度 7.2m，已布设 4 条主干桥架，但分支桥架缺失 60%；
- • 旧光纤主干为多模（OM2），已超过 10 年，链路衰减超标；
- • 接地系统老旧，接地电阻实测 6.8Ω（标准 ≤ 4Ω）。
2.2 业务层诊断
2.3 合规层诊断
- • 厂房为丙类火灾危险性，弱电穿楼板需做防火封堵；
- • 旧线缆未做分色，部分回路无 PE 线；
- • 摄像头/门禁无网络安全隔离，存在被入侵风险。
三、方案设计
3.1 设计原则
- • 业务驱动：先保障 MES 网络质量，再谈 WiFi；
- • 分批投产：按区域切分，先 1F 试点，再全厂推广；
- • 冗余但不浪费：核心双链路、接入单链路；
- • 统一平台：交换机、AP、门禁、摄像头统一管理。

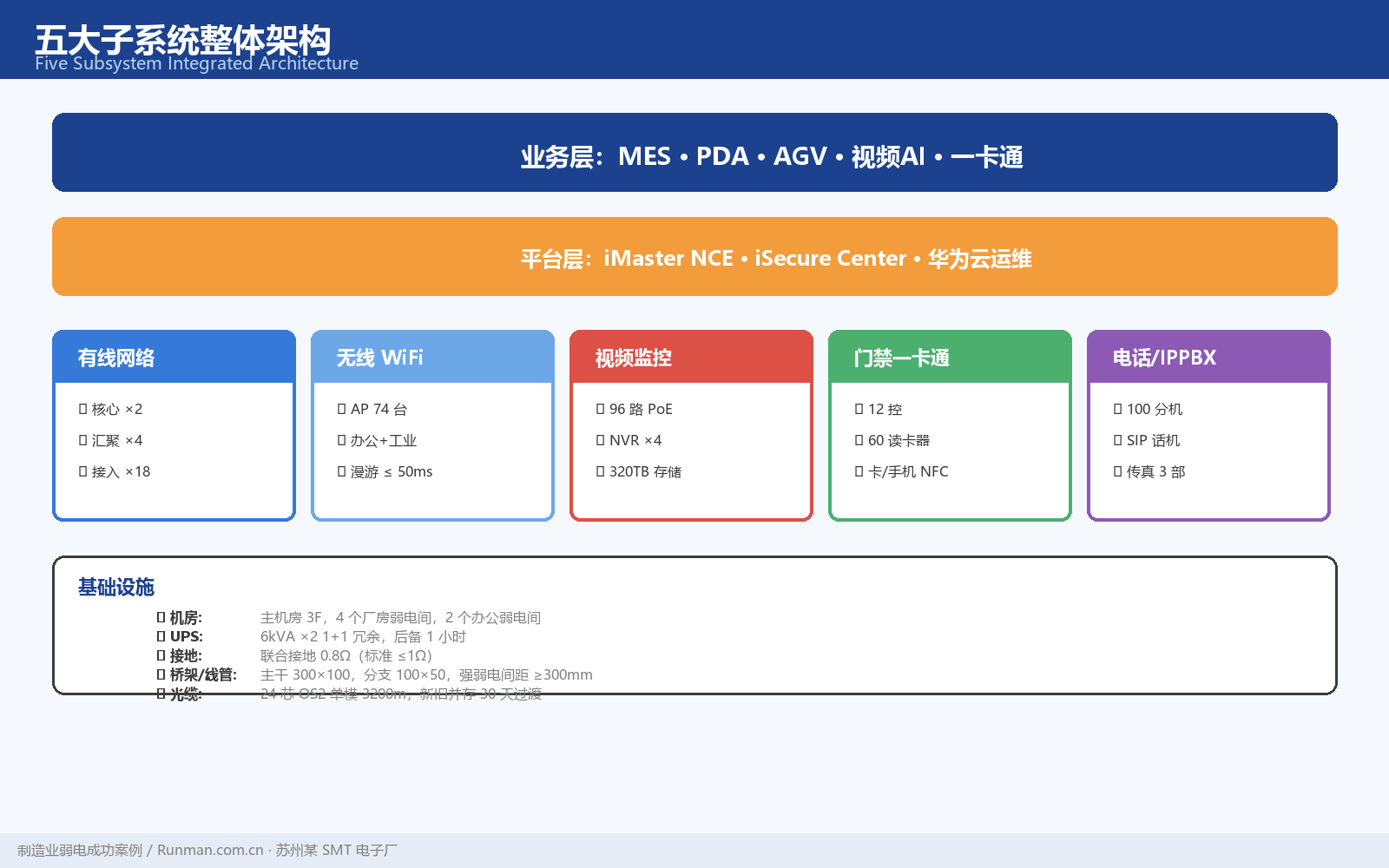

3.2 五大子系统集成
3.2.1 有线网络（三层架构）
3.2.2 无线网络
- • 办公区：AP 7060DN 吸顶 WiFi 6，共 18 台（每 80~100㎡/台）；
- • 厂房：AP 8082DN 工业 AP WiFi 6 IP65，共 56 台（每 220~250㎡/台）；
- • 漫游策略：5G 优先，切换阈值 -65dBm，切换时间实测 28ms。
3.2.3 视频监控
- • 半球/枪机：Hikvision 400 万 PoE，共 96 路；
- • 球机：Hikvision 400 万 25 倍变焦，8 台（关键工位）；
- • 人脸识别：海康 200 万 PoE，出入口 6 台；
- • 存储：8 盘位 NVR × 4 台，每台配 8 × 10TB 硬盘，总存储 320TB，保留 90 天；
- • 智能分析：周界入侵、离岗检测、烟雾识别（与消防联动）。
3.2.4 门禁一卡通
- • 控制器：海康 DS-K2604T 4 门 TCP/IP × 12 台；
- • 读卡器：DS-K1108M IC 卡（兼容手机 NFC）；
- • 锁具：电插锁/磁力锁/电控锁，按门类型选型；
- • 一卡通平台：海康 iSecure Center，员工/考勤/消费/门禁统一数据库；
- • 与 MES 联动：员工刷卡进入车间，MES 自动登工时。
3.2.5 弱电间与机房
- • 厂房分弱电间 × 4 个（每层 2 个），办公弱电间 × 2 个；
- • 主机房在 3F（办公层），集中放置核心交换机、防火墙、AC、门禁服务器、监控存储；
- • UPS：华为 UPS2000-G 6kVA × 2（1+1 冗余），后备 1 小时。

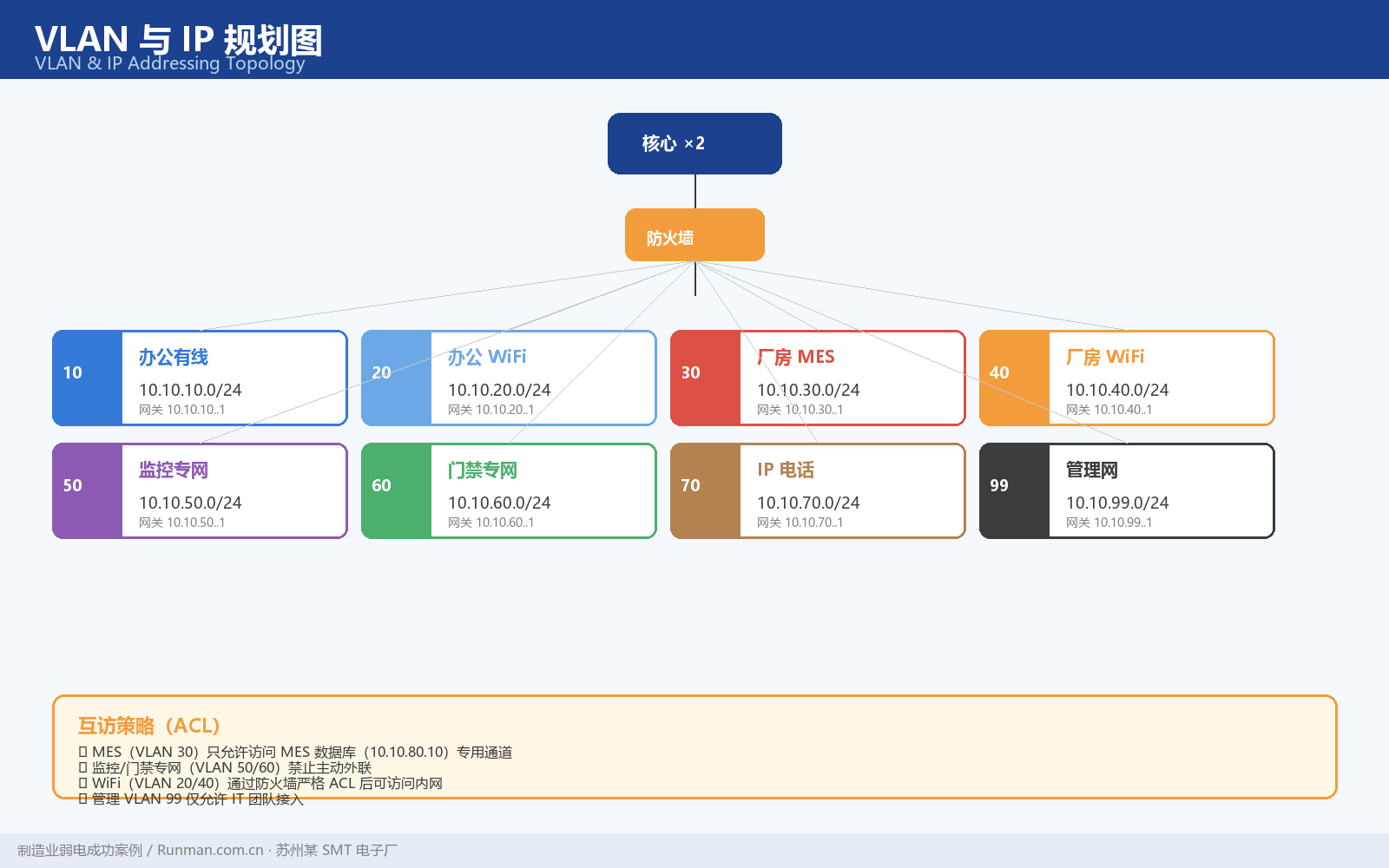

3.3 VLAN 与 IP 规划
业务互访：MES（VLAN 30）只允许访问数据库（10.10.80.10）专用通道；监控/门禁专网禁止主动外联；WiFi 与 MES 通过防火墙做严格 ACL。
四、施工组织

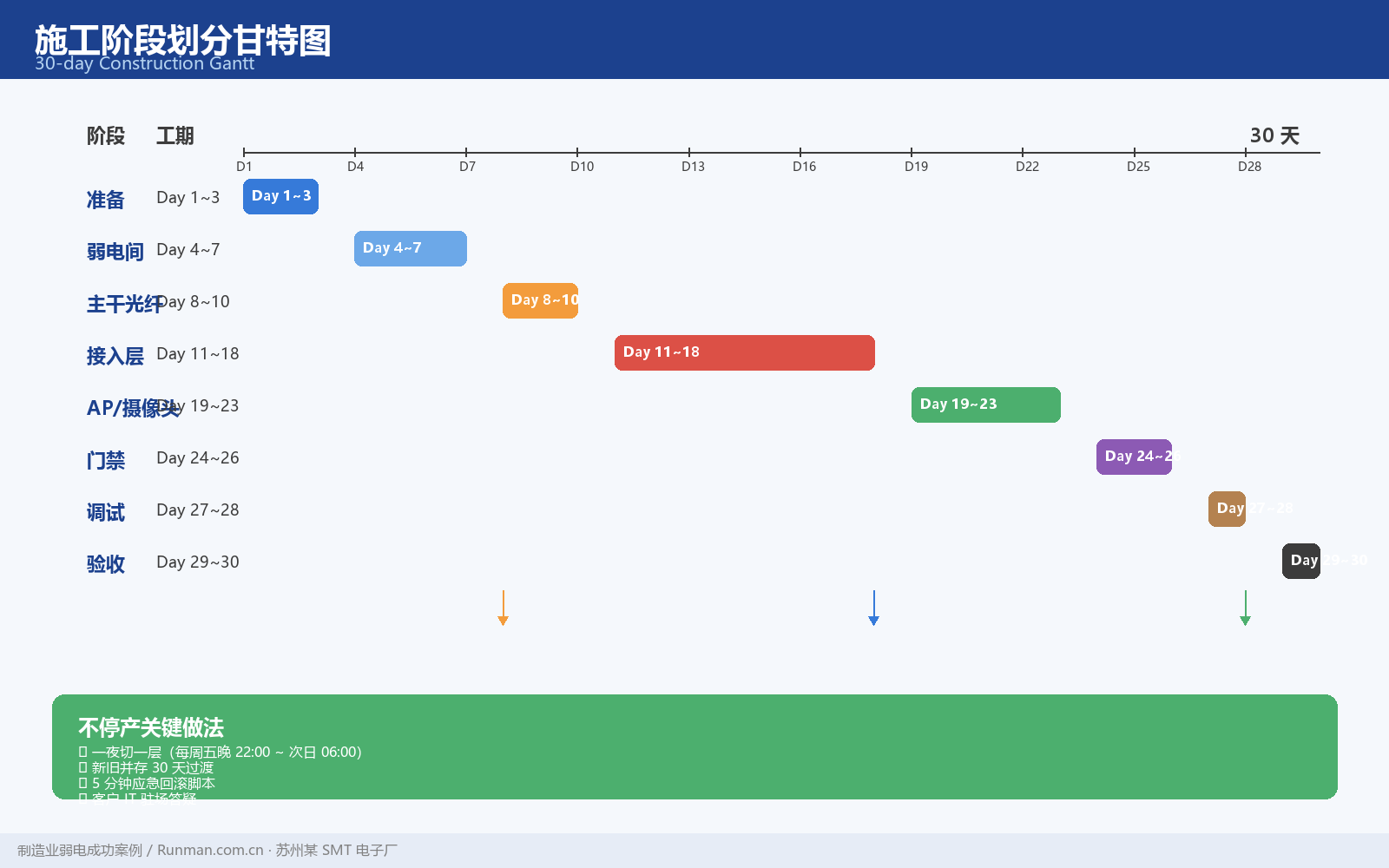

4.1 分阶段实施（30 天投产）
4.2 不停产施工的关键做法
- • “一夜切一层”：每次切换选定一个周末/夜班，连续施工 8 小时，完成该层所有设备切换；
- • 新旧并存：旧链路保留 30 天，新链路验证无问题后再拆除；
- • 应急回滚：每层切换前备份配置（脚本 5 分钟可回滚）；
- • 客户方协调：客户提前 1 周通知员工，IT 部门驻场答疑。

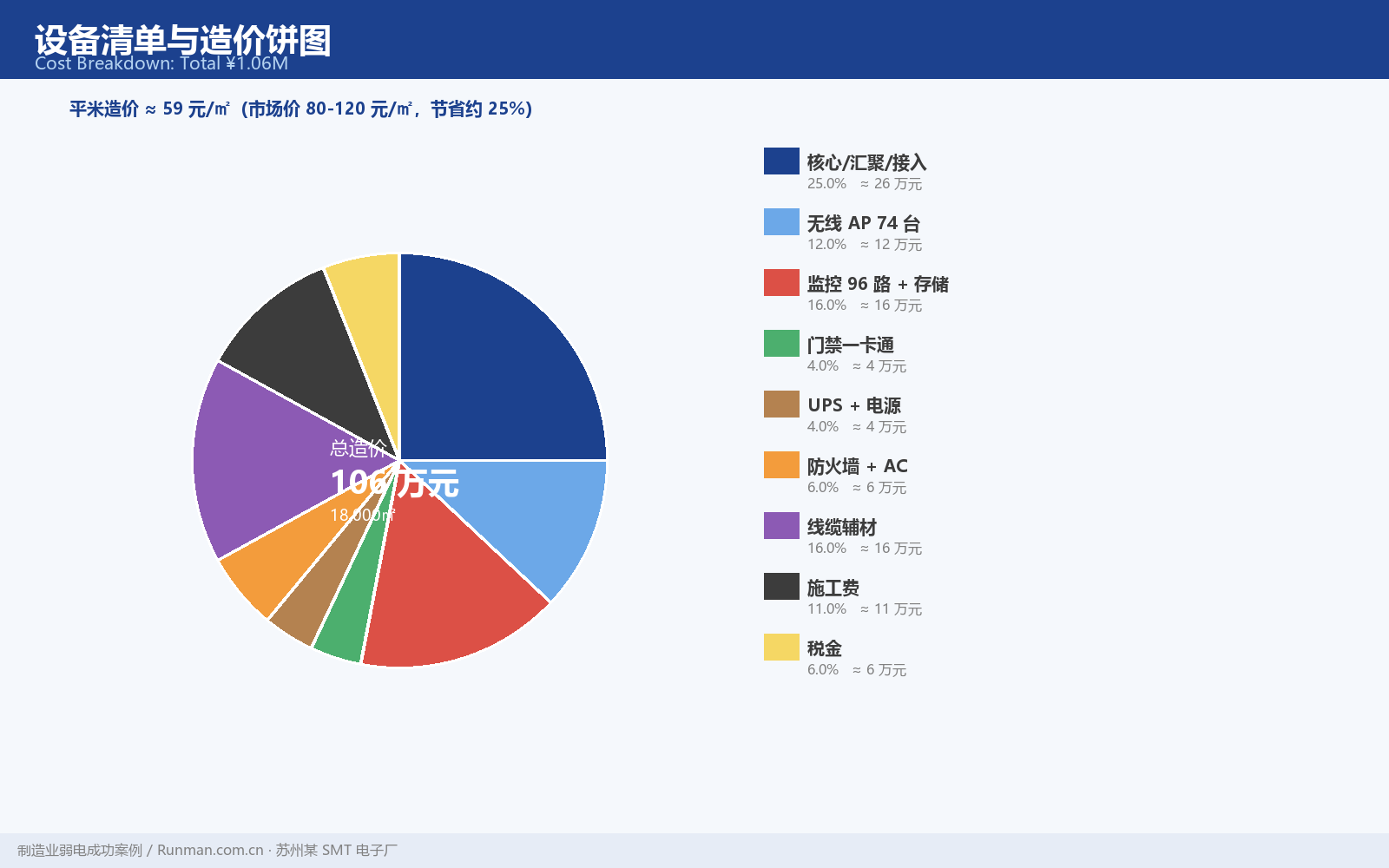

五、设备选型清单与造价
5.1 主要设备清单
5.2 平米造价
- • 总造价 106 万 / 总面积 18,000㎡ ≈ 59 元/㎡；
- • 与市场价（80~120 元/㎡）相比，本案通过设备选型优化 + 不停产施工节省约 25%。

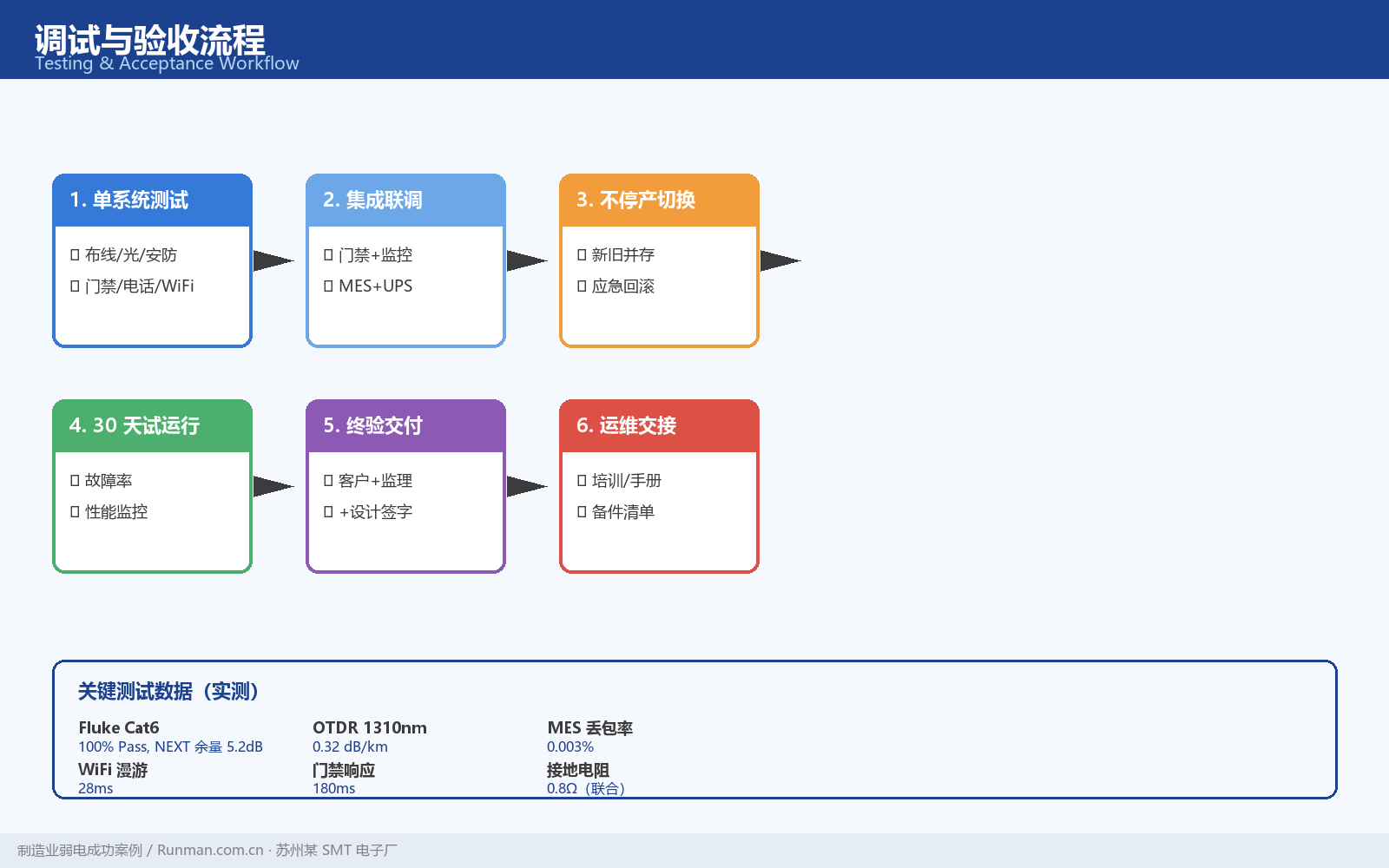

六、调试与验收
6.1 关键测试数据
6.2 验收节点
- • 隐蔽验收：墙内/吊顶内线管、桥架、地线分别在 Day 12、18、22 完成；
- • 初验：Day 28，各子系统单独测试通过；
- • 终验：Day 30，客户+监理+设计三方签字，投入使用。

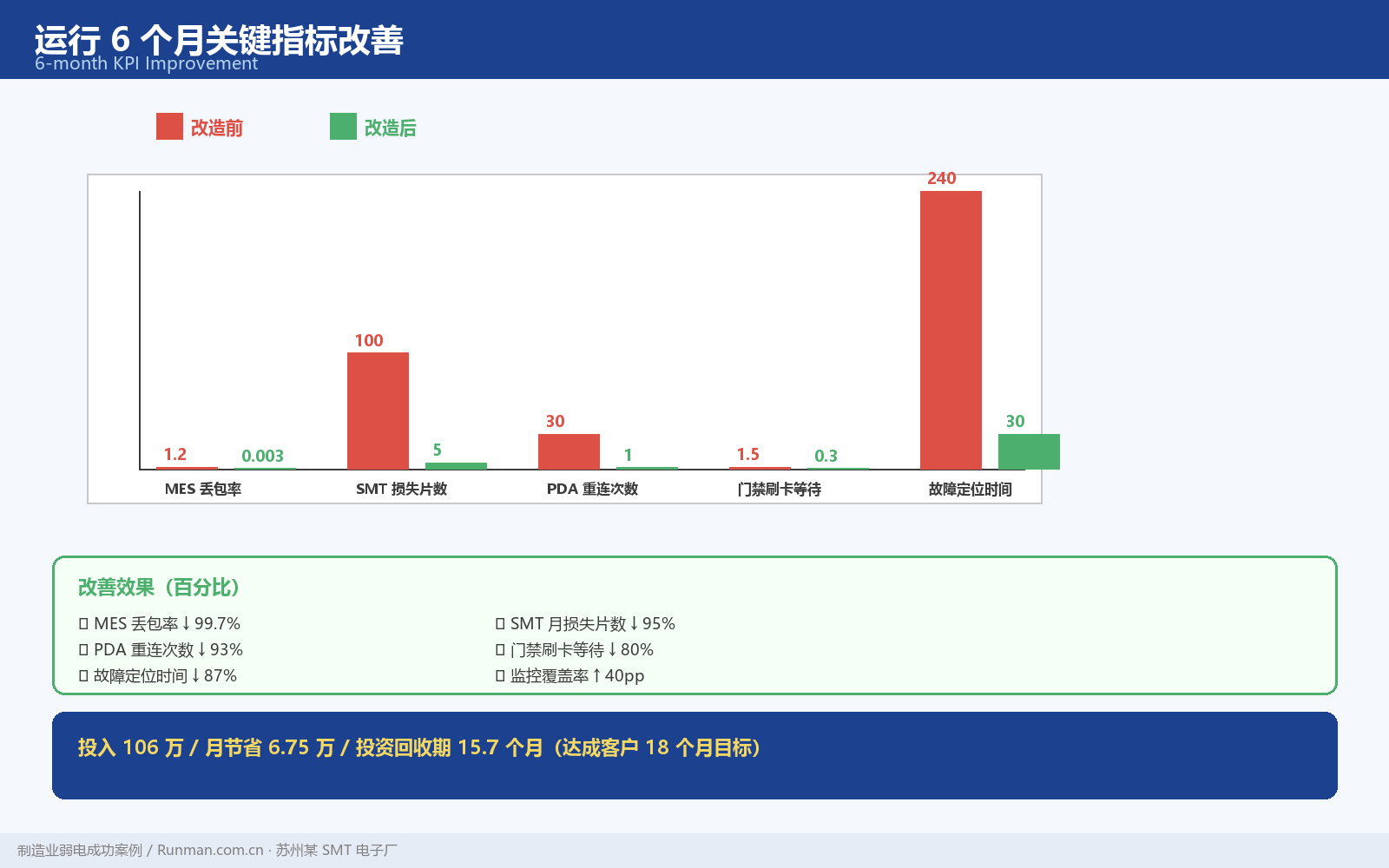

七、运行效果与 ROI
7.1 业务效果
7.2 投入产出测算
- • 总投入：106 万元
- • 月节省：SMT 损失片减少 ≈ 95 万片/月 × 0.05 元/片 = 4.75 万；人力节省（门禁一卡通减少 2 个前台）≈ 1.5 万；运维效率（远程定位）≈ 0.5 万；合计约 6.75 万元/月
- • 投资回收期 ≈ 106 / 6.75 ≈ 15.7 个月，与客户约定的 18 个月目标一致
7.3 客户反馈
“30 天投产、产线一天没停，这是我们最看重的；MES 不卡了，产线投诉直接归零。”——客户 IT 总监
“门禁一卡通上线后，员工刷卡就能吃饭、打考勤，HR 部门每年节省 8 万元人力成本。”——客户行政经理
八、踩坑复盘
5 条最容易复制的踩坑提醒，献给同类项目负责人。
- 1. 光纤选型不要”省”：本案把旧 OM2 多模全部替换为 OS2 单模，看似多花钱，但未来 10 年带宽升级无忧。单模比多模贵 30%，但寿命长 3 倍。
- 2. PoE 预算必须 1.5 倍冗余：本案 AP + 摄像头 PoE 总功率 ≈ 2,800W，配置 3,600W PoE 电源，预留 30%，未来加设备不慌。
- 3. 门禁一卡通必须统一数据库：本案最早期方案是保留 4 套门禁，最后客户拍板统一到一套平台——前期多花 2 万元，但后期运维每年省 5 万元。
- 4. 不停产施工的”黄金窗口”：每周五晚 22:00 到周六早 6:00，是切换的最佳窗口——产线停机、员工下班、应急响应时间充足。
- 5. UPS 不是”装样子的”：UPS 真实救了 3 次电：市电闪断（200ms）、计划检修（4h）、雷击（瞬态）。UPS 是弱电间的心脏。

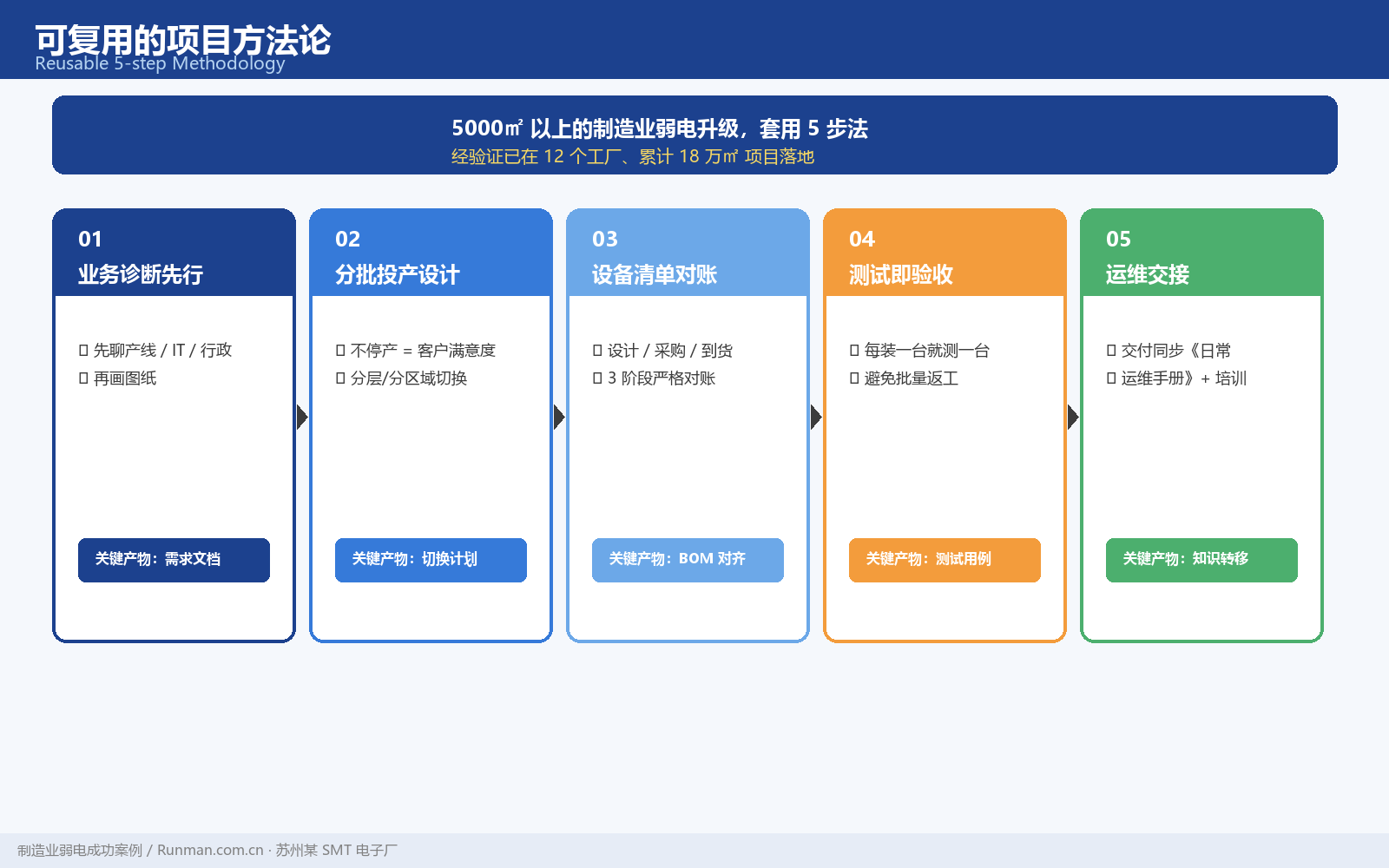

九、可复用的方法论
任何 5000㎡ 以上的制造业弱电升级，都可以套用以下 5 步：
- 1. 业务诊断先行：先聊产线、IT、行政，再画图纸；
- 2. 分批投产设计：不停产 = 客户满意度，分层/分区域切换；
- 3. 设备清单对账：用清单 3 阶段（设计/采购/到货）严格对账；
- 4. 测试即验收：每装一台就测一台，避免”批量返工”；
- 5. 运维交接：交付时同步给客户一份《日常运维手册》，含 20 个常见问题。
结语
制造业弱电智能化改造，不是技术问题，而是工程管理问题。本文还原的这个苏州 SMT 案例，”30 天投产、ROI 18 个月”的核心是：
- • 业务驱动的方案设计（不是设备堆砌）；
- • 分批投产的施工组织（不是粗放并行）；
- • 长期主义的设备选型（不是最低价中标）；
- • 数据说话的 ROI 测算（不是拍脑袋）。
这四个要素，才是真正可复制的”方法论”。
如需本文的设备清单 Excel、施工甘特图模板、UPS/接地验收单等附件，欢迎评论区留言。
项目主要设备清单（节选）已在 5.1 节给出，造价 106 万、ROI 18 个月 的核算逻辑见 7.2 节。文中数据已脱敏处理，客户名以”苏州某 SMT 电子厂”代称。
