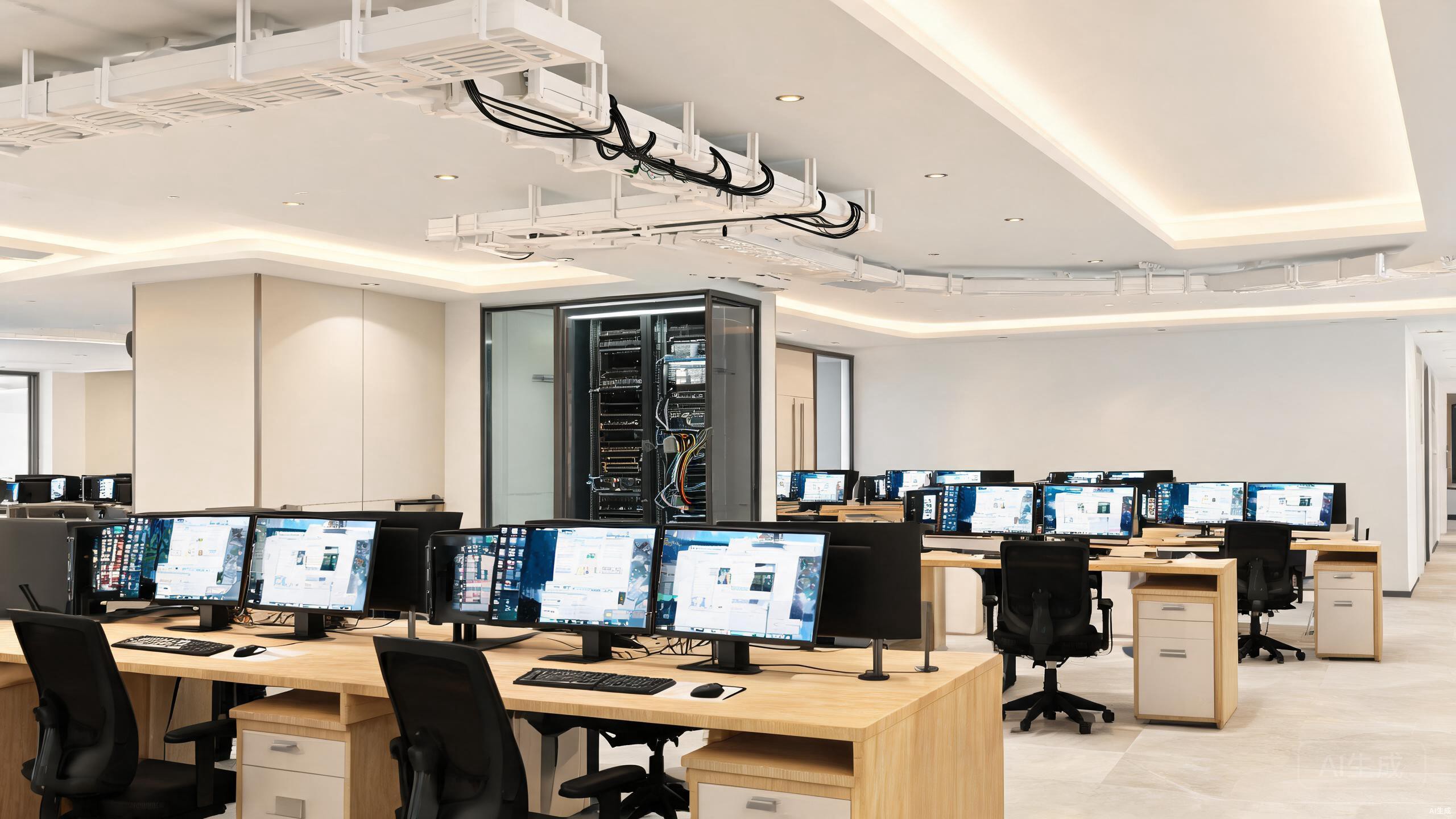

办公空间弱电施工案例：上海漕河泾某 SaaS 公司 1200㎡ 全栈弱电改造
25 天从毛坯到投产，1200㎡ 整层办公一次性打通网络、WiFi、监控、门禁、会议室 AV 五大子系统。本文重点回答：小办公怎么省钱、怎么避坑、怎么算账。
一、项目背景与挑战
1.1 客户画像
| 项 | 信息 |
|---|---|
| 行业 | SaaS / 企业服务 |
| 地点 | 上海漕河泾开发区 |
| 面积 | 整层 1200㎡（实用率 78%） |
| 布局 | 开放工位 96 工位 + 4 间会议室 + 1 间路演厅 + 1 个茶水区 + 1 间机房 |
| 员工 | 当前 80 人，半年内扩到 130 人 |
| 租约 | 已签 3 年，要求 30 天内搬迁入驻 |
| 痛点 | 原办公退租、新址毛坯、装修与弱电同步进场 |
1.2 客户的核心诉求（按优先级）
- 快速交付：装修完成即投产，工期 ≤ 30 天；
- WiFi 满格：开放工位 + 会议室 + 路演厅零死角，移动办公不掉线；
- 可视化安防：门禁 + 视频监控一体化，HR 可查考勤；
- 会议提效：每间会议室支持一键投屏、视频会议不卡；
- 可扩展：半年内扩到 130 人无须大改。
二、需求诊断与现状评估
进场当天我们就做了三件事：勘察、走线、算账。
2.1 物理层勘察
| 项 | 实测结果 | 标准 |
|---|---|---|
| 层高 | 净高 2.7m（吊顶后 2.4m） | 桥架下沿距地 ≥ 2.2m |
| 强电桥架 | 已布设在走廊两侧，距地 2.6m | 与弱电桥架间距 ≥ 300mm |
| 弱电井 | 每层 1 个，1.5m×1.2m，位于电梯厅旁 | 可容纳 1 个 42U 机柜 |
| 配电 | 每工位 1 个双口 220V，无地插 | 工位区增设地插 |
| 窗户 | 落地玻璃窗，朝南 | AP 信号衰减需注意 |
2.2 业务层诊断
- 工位密度：96 个工位按 2.5㎡/人布置，每 4 个工位共享 1 个 AP 覆盖区；
- 会议室：4 间（8 人、12 人各 2 间），全部需要视频会议能力；
- 路演厅：1 间 80㎡，可容纳 40 人，需要大屏 + 无线投屏；
- 门禁点位：主入口 1、电梯厅 1、机房 1、财务室 1、领导办公室 2 = 6 个；
- 监控点位：前台、电梯厅、走廊、出入口、机房 = 共 12 个。
2.3 合规层诊断
- 楼宇为甲级写字楼，消防要求桥架穿楼板需做防火封堵；
- 弱电井需加装挡水槛 + 应急照明；
- 摄像头需符合个保法，公共区域采集需张贴提示标识。
三、方案设计
3.1 设计原则
- 一次规划、分步实施：所有点位按 130 人满配预留，线缆一次到位；
- PoE 化：AP、摄像头、门禁、面板 AP 全部 PoE 供电，减少电源线；
- 云端管理：交换机、AP、摄像头、门禁全部支持云端/集中管理；
- 可视化：拓扑、流量、终端状态全部可视化。
3.2 五大子系统集成

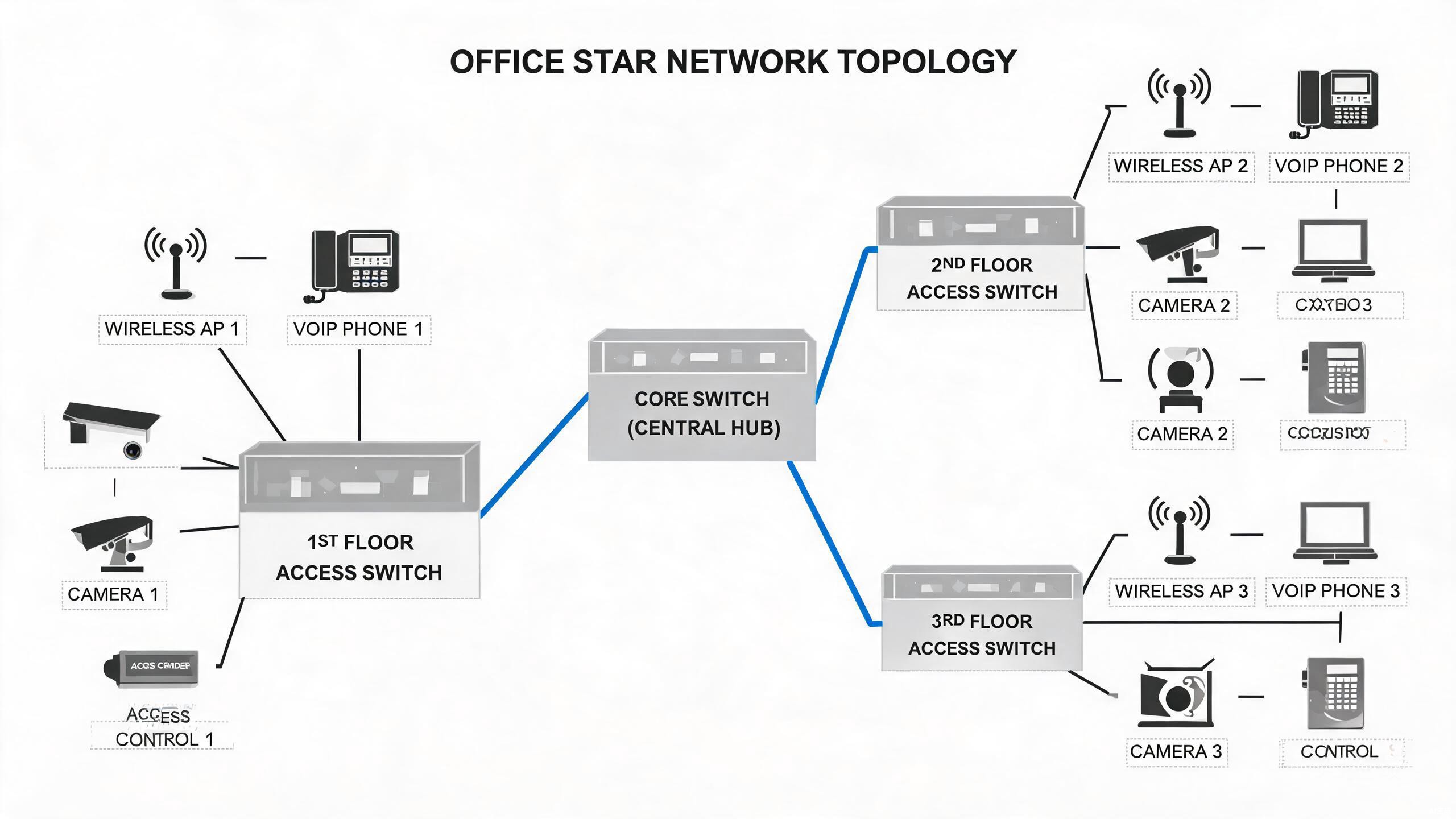

3.2.1 有线网络（星型 + 汇聚）
- 核心层：1 台 24 口万兆汇聚交换机（位于机房）；
- 接入层：每层 1 台 48 口 PoE 接入交换机 + 2 台 24 口 PoE 接入交换机（共 3 台）；
- 主干：6 类非屏蔽双绞线到桌面，OM3 多模光纤做楼层主干；
- 信息点：共布 180 个（工位 96 + 会议室 24 + 路演厅 8 + 备用 52）。

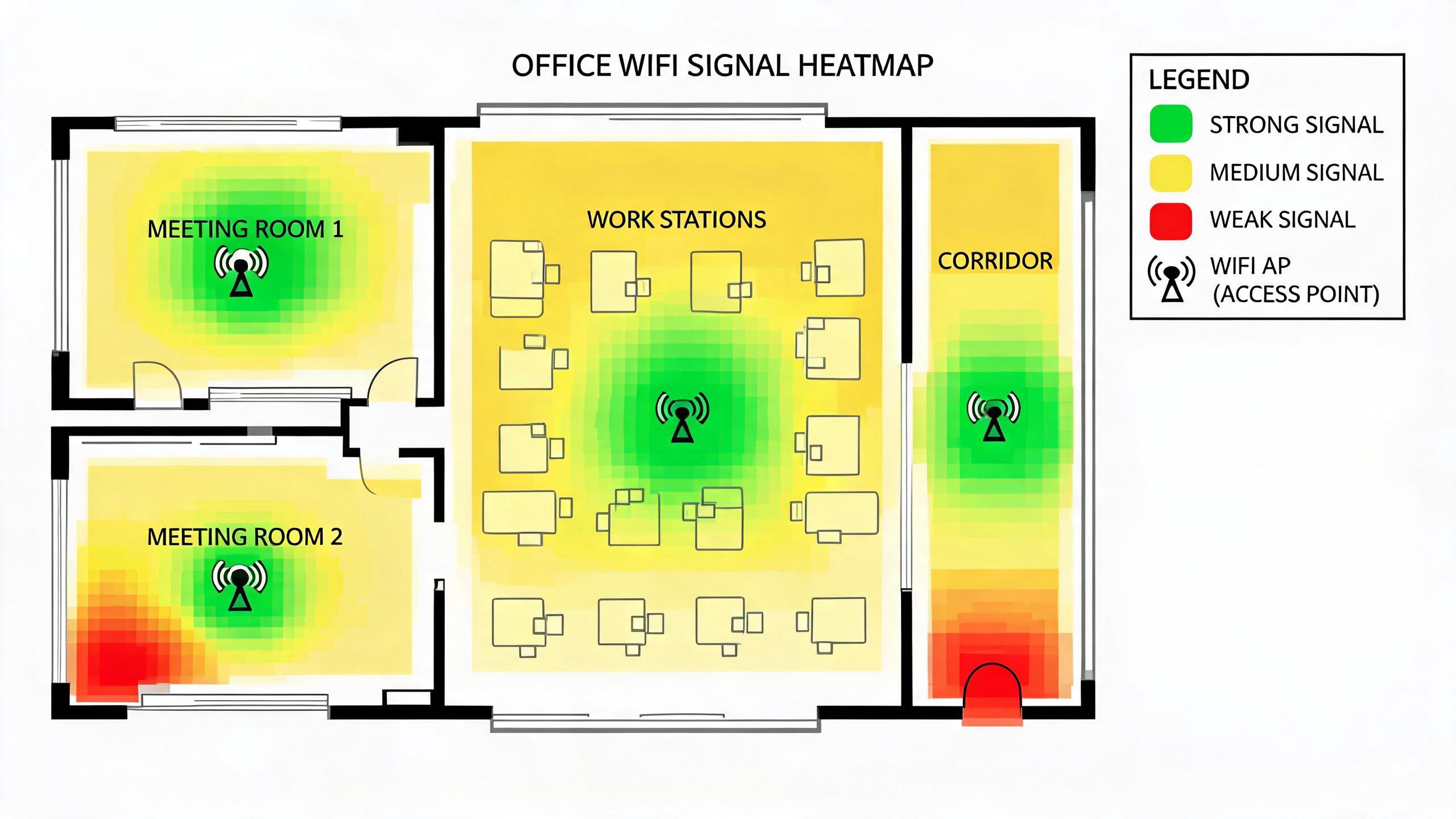

3.2.2 WiFi 覆盖（AP 面板 + 高密）
- 共部署 18 台 AP（工位区 12 台面板 AP + 会议室 4 台放装 AP + 路演厅 2 台高密 AP）；
- 5GHz 优先，2.4GHz 兜底；
- 漫游阈值 -65dBm，跨 AP 切换 < 50ms。
3.2.3 视频监控（PoE + 云存）
- 共 12 台 400 万 PoE 摄像头（半球 8 台 + 枪机 4 台）；
- 存储：NVR 1 台（8 盘位，满配 8×4T，保存 30 天）；
- 萤石/海康云平台支持手机远程查看。

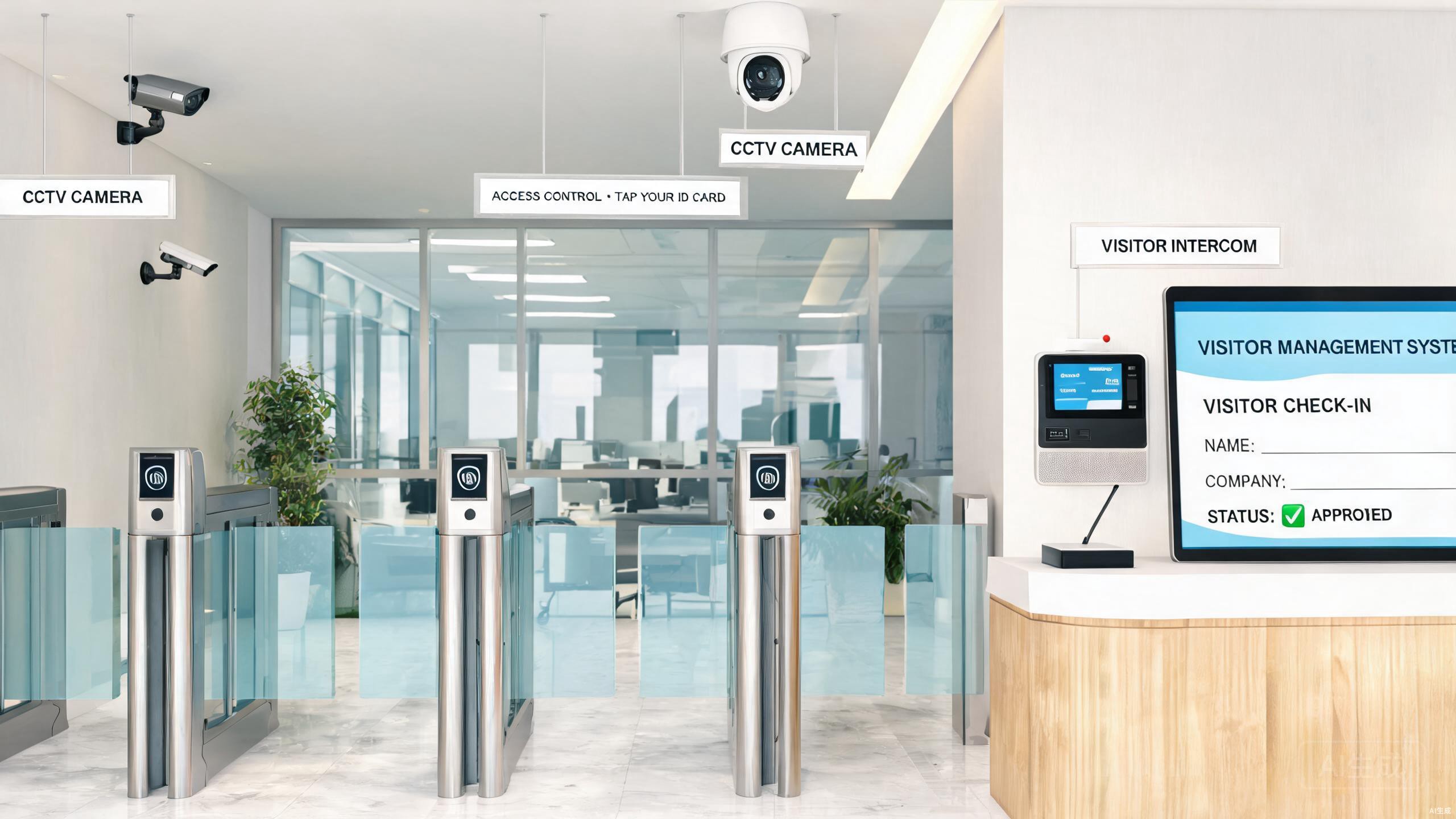

3.2.4 门禁一卡通
- 共 6 套门禁（主入口 + 电梯厅 + 机房 + 财务室 + 2 间领导办公室）；
- 协议：韦根 26/34，双向刷卡；
- 平台：与 HR 系统对接，考勤自动统计。

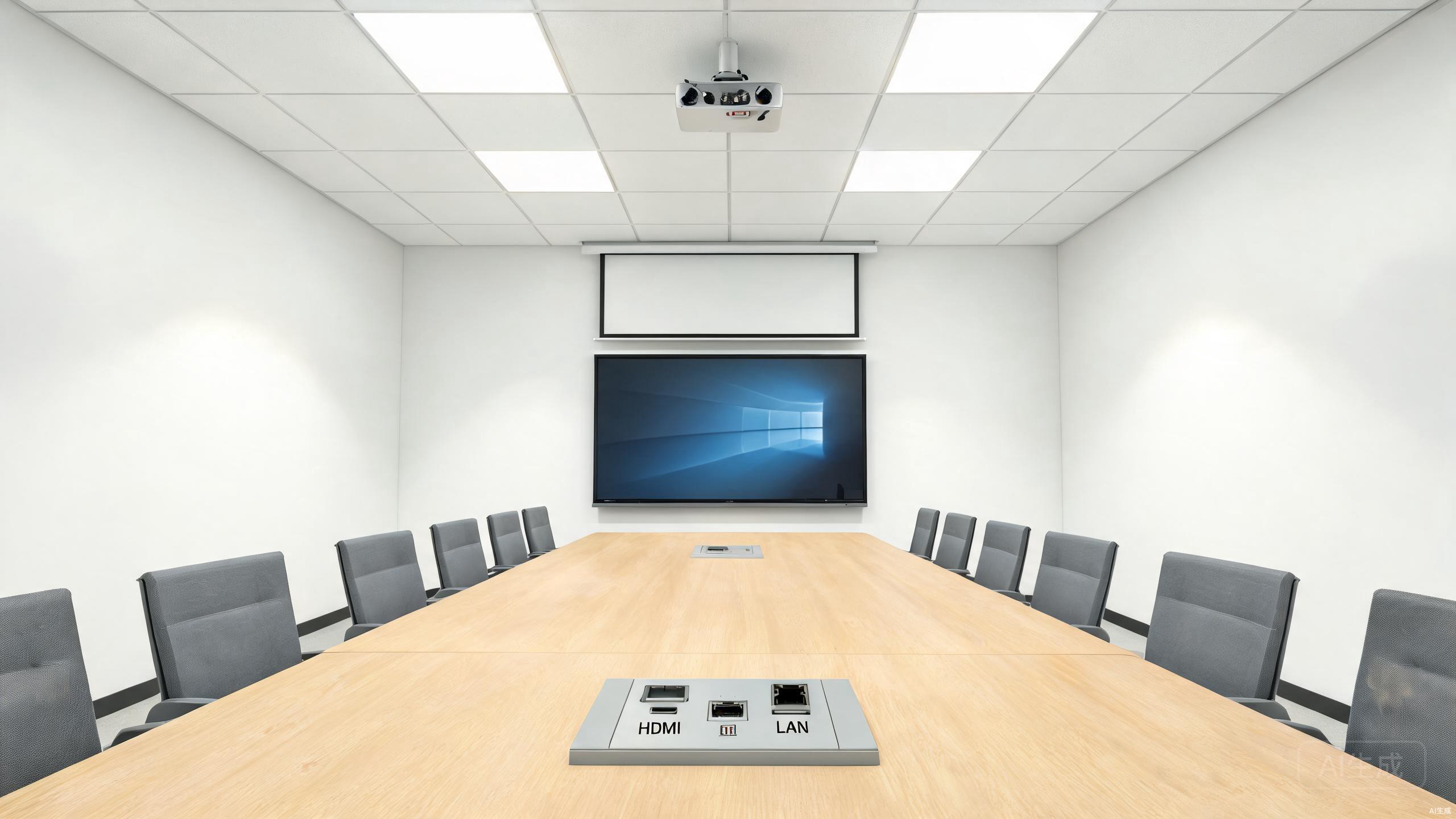

3.2.5 会议室 AV 系统
- 4 间会议室各配：65 寸电视 + 无线投屏器 + 全向麦 + 摄像机；
- 路演厅：135 寸投影 + 电动幕布 + 4K 矩阵 + 数字会议系统；
- 全部支持腾讯会议、Zoom、Microsoft Teams 三平台接入。
四、施工组织与工期
4.1 工期总览
| 阶段 | 时间 | 内容 |
|---|---|---|
| 勘察 + 设计 | Day 1-3 | 现场勘测、点位图、施工图 |

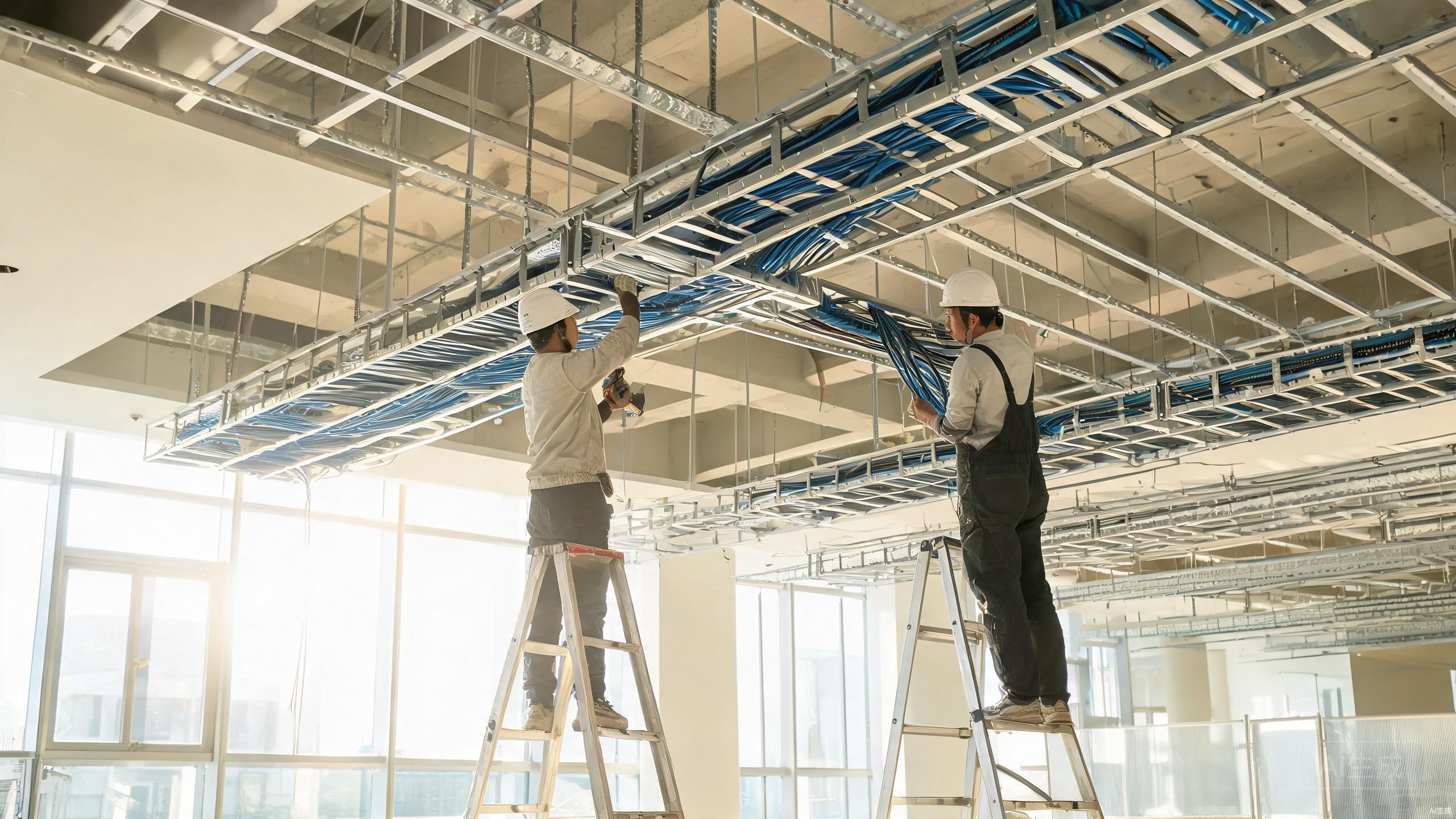

| 桥架 + 穿线 | Day 4-10 | 主干桥架、楼层桥架、6 类线敷设 |
| 机房 + 设备安装 | Day 11-16 | 机柜、交换机、AP、摄像头、门禁 |
| 会议室 AV | Day 17-20 | 电视、投影、麦克风、摄像机 |
| 调试 + 验收 | Day 21-25 | 网络打通、信号测试、培训交付 |
4.2 关键里程碑
- Day 10：所有线缆敷设完毕，FLUKE 测试 100% 通过；
- Day 16：设备上架完毕，基础网络 ping 通；
- Day 20：会议室 AV 全部可用；
- Day 25：客户验收，签发验收单。
五、造价清单

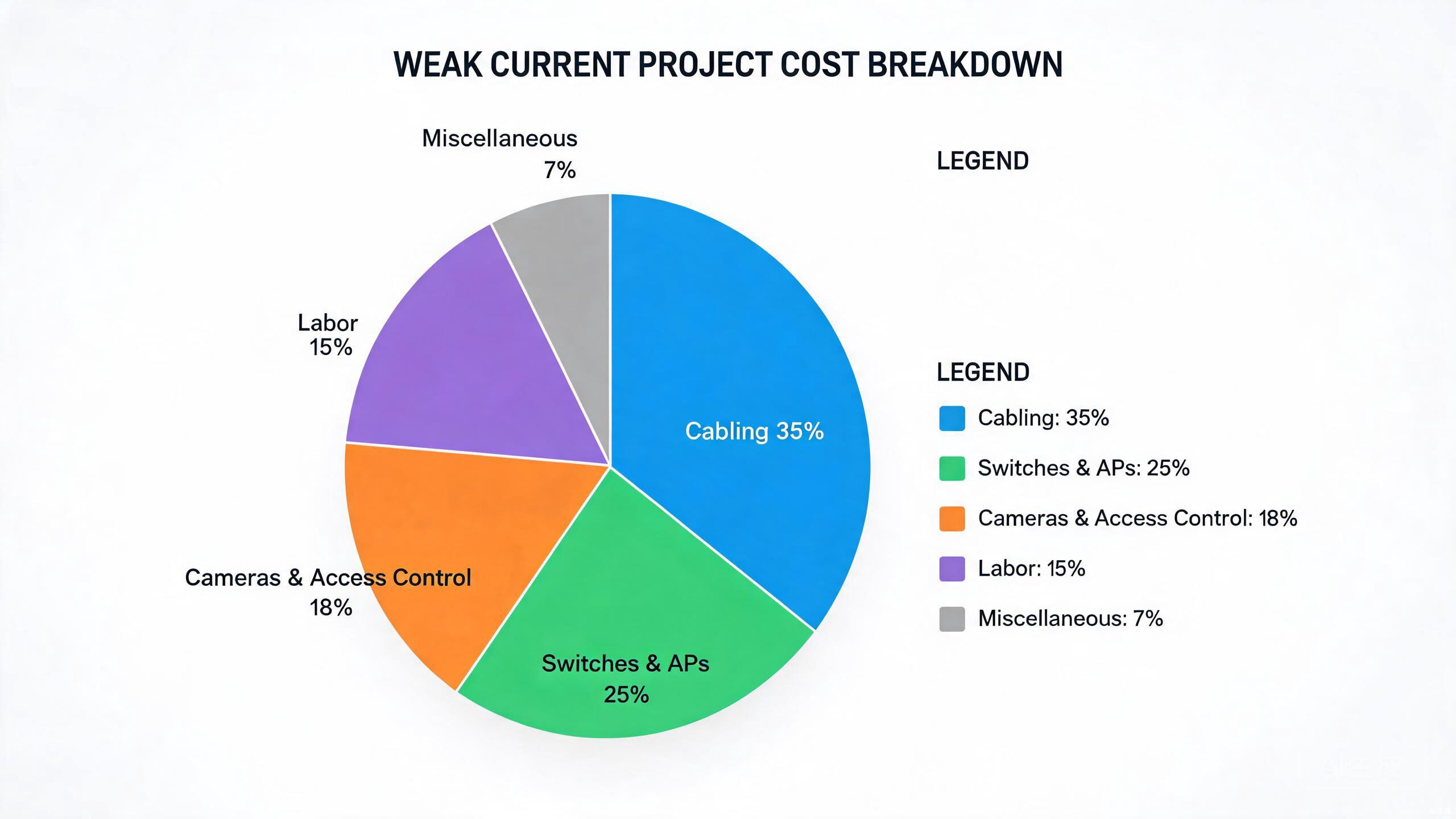

5.1 总造价与单平米成本
| 项 | 金额（元） | 占比 |
|---|---|---|
| 线缆 + 桥架 + 辅材 | 69,300 | 35% |
| 交换机 + AP + NVR | 49,500 | 25% |
| 摄像头 + 门禁 | 39,600 | 18% |
| 人工 + 施工 | 29,700 | 15% |
| 会议室 AV | 19,800 | 7% |
| 合计 | 207,900 | 100% |
| 单平米造价 | 173 | — |
5.2 主要材料清单
| 设备 | 型号 | 数量 | 单价（元） |
|---|---|---|---|
| 24 口万兆汇聚交换机 | 华为 S5731-S24P4X | 1 | 8,800 |
| 48 口 PoE 接入交换机 | 华为 S5735-S48P4X | 1 | 5,500 |
| 24 口 PoE 接入交换机 | 华为 S5735-S24P4X | 2 | 3,800 |
| 面板 AP | 华为 AP362 | 12 | 580 |
| 放装 AP | 华为 AP365 | 4 | 880 |
| 高密 AP | 华为 AP668 | 2 | 1,800 |
| 400 万半球 PoE 摄像头 | 海康威视 DS-2CD2345 | 8 | 480 |
| 400 万枪机 PoE 摄像头 | 海康威视 DS-2CD3T45 | 4 | 580 |
| 8 盘位 NVR | 海康威视 DS-7916N-K4 | 1 | 2,400 |
| 门禁一体机 | 中控智慧 SC405 | 6 | 880 |
| 6 类非屏蔽网线 | 罗格朗 CAT6 UTP | 180 箱点位 | 45/箱 |
| OM3 多模光纤 | 长飞 OM3 6 芯 | 200m | 18/m |
| 桥架 | 100×50 镀锌桥架 | 320m | 28/m |
六、避坑要点（10 条血泪教训）
- 桥架别贴强电：强弱电桥架间距 ≥ 300mm，否则干扰 WiFi 信号；
- 预留 30% 信息点：96 个工位至少预留 30 个备用点（会议室、领导办公室、临时工位）；
- AP 别放吊顶正中：铝合金吊顶会衰减 6-8dBm，建议偏 30cm 放置；
- 摄像头避开逆光：前台摄像头背光时人脸全黑，加遮光罩或换位；
- 门禁别用 12V 集中供电：远端压降导致刷卡不灵敏，改为 220V 转 12V 就近供电；
- 会议室 HDMI 走暗管：明线 1 年内必坏，暗管 + 牵引绳才是长久之计；
- NVR 硬盘要企业级：监控盘 7×24h 写入，家用盘 3 个月就坏；
- PoE 功率算清楚：AP + 摄像头 + 门禁同时 PoE 时，按 80% 冗余选交换机；
- 接地不可省：机房接地电阻 ≤ 4Ω，否则雷击一波带走一半设备；
- 测试要 FLUKE：不仅打线通，还要测回波损耗、近端串扰，留下测试报告。
七、验收清单
7.1 网络验收
- [x] 所有信息点 FLUKE 测试通过（180/180）；
- [x] Ping 不丢包，核心交换机到接入交换机延迟 < 1ms；
- [x] 万兆主干 iperf 测速 ≥ 9.4Gbps；
- [x] WiFi 信号强度 ≥ -65dBm 区域占比 98%。
7.2 安防验收
- [x] 12 个摄像头全部在线，回看正常；
- [x] NVR 存储可保存 30 天；
- [x] 6 套门禁刷卡响应 < 0.5s；
- [x] 消防封堵完成，弱电井干燥。
7.3 会议室验收
- [x] 4 间会议室视频会议、投屏测试通过；
- [x] 路演厅大屏 + 投影双显测试通过；
- [x] 数字会议系统话筒无啸叫。
八、项目交付与 ROI
8.1 交付物清单
- 弱电拓扑图（AutoCAD）
- 信息点点位表（Excel）
- FLUKE 测试报告（PDF）
- 设备序列号与 MAC 地址清单
- 用户使用手册
- 一年质保承诺书
8.2 ROI 评估
| 项 | 数值 |
|---|---|
| 总投入 | 207,900 元 |
| 年节省租金（避免延期） | ~80,000 元 |
| 年节省人力（智能门禁+考勤） | ~30,000 元 |
| 年节省差旅（视频会议） | ~50,000 元 |
| 回收周期 | 约 18 个月 |
九、可复用的 5 个经验
- 小办公也上汇聚：1200㎡ 也值得一台万兆汇聚，未来扩容无忧；
- PoE 化是趋势：AP、摄像头、门禁、面板 AP 全部 PoE，少了一半电源线；
- 会议室一次到位：装修阶段不预埋，后期改造成本翻 3 倍；
- 验收要留痕：FLUKE 测试报告、签到表、培训记录，都是后续运维的依据；
- 找云管理平台：交换机 + AP + NVR + 门禁全部上云，IT 人员出差也能远程维护。
—
关于作者：弱电施工一线 8 年，主导过 30+ 办公空间弱电改造项目。本文案例脱敏后分享，参数与造价可作为同类项目参考。
