制造业弱电施工方案：江苏某汽车零部件工厂 30000㎡ 智能化弱电系统实施全记录（45 天完工 · 单平米造价 95 元）

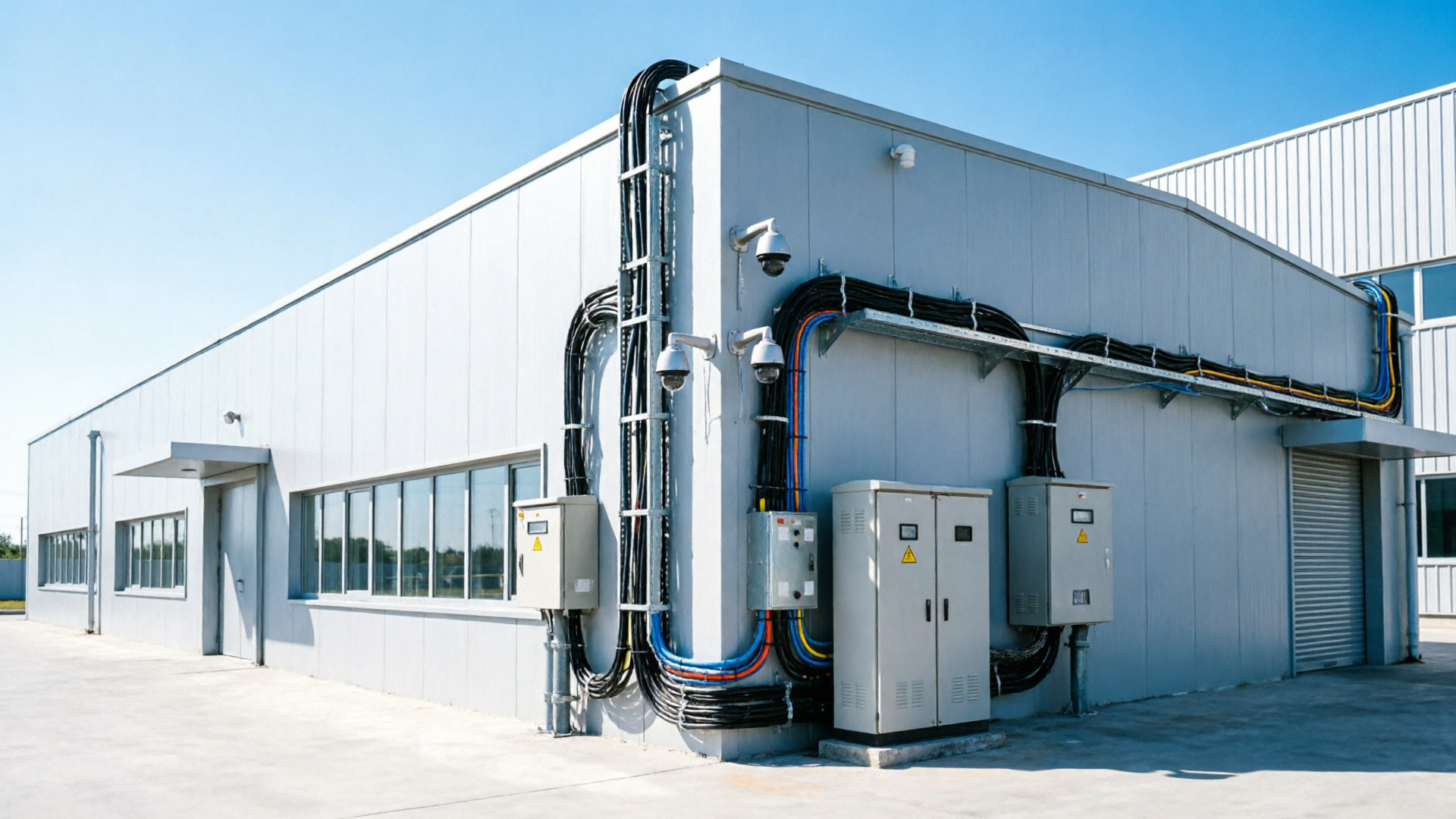

制造业弱电施工方案：江苏某汽车零部件工厂 30000㎡ 智能化弱电系统实施全记录

45 天完成 30000㎡ 厂区五大弱电子系统，单平米造价 95 元。本文重点回答：制造业工厂弱电怎么分区、怎么避坑、怎么控制成本、怎么和 MES/ERP 打通。

一、项目背景与挑战

1.1 客户画像

1.2 客户的核心诉求（按优先级）

1. 一次建成：弱电与厂房土建同步施工，避免二次开挖；
2. 产线优先：MES 网络必须稳定，丢包率 < 0.01%；
3. 可视化管理：厂区无死角监控 + 门禁一卡通；
4. 防爆安全：化学品库房需防爆设备 + 气体监测联动；
5. 可扩展：未来扩产 30% 时无需大改弱电。

二、需求诊断与现状评估

进场当天我们就做了三件事：勘察厂区、与工艺工程师对齐、与 MES 厂商对齐接口。

2.1 物理层勘察

2.2 业务层诊断

• 设备数量：注塑机 60 台 + 装配线 8 条 + 立体仓库 1 个 + AGV 30 台；
• 网络流量：高峰期 800Mbps（含 MES、视频、AGV 控制）；
• 断网容忍：MES ≤ 30 秒，否则产线停产；
• 监控点位：一期 120 路 + 预留扩容 80 路；
• 门禁点位：主入口 2 + 车间入口 4 + 办公室 8 + 化学品库 2 + 数据中心 1 = 共 17 个。

2.3 合规层诊断

• 厂房为丁类火灾危险性（注塑），弱电穿楼板需防火封堵；
• 化学品库为甲类危险场所，必须 ATEX 防爆认证设备；
• 满足等保 2.0 三级（含 MES、ERP 数据）；
• 厂区周界需电子围栏 + 视频联动。

三、五大弱电子系统集成

3.1 系统总览

本项目集成 5 大子系统：

3.2 综合布线系统

3.2.1 桥架设计

• 主干桥架：400×100 mm 镀锌桥架，沿厂房钢梁敷设；
• 分支桥架：200×100 mm，到工位、设备区；
• 弱电井：每层 2 个弱电井，连接各区域；
• 室外主干：4 根 DN100 管道，连接办公楼与厂房。

3.2.2 信息点规划

3.2.3 线缆选型

3.3 计算机网络系统

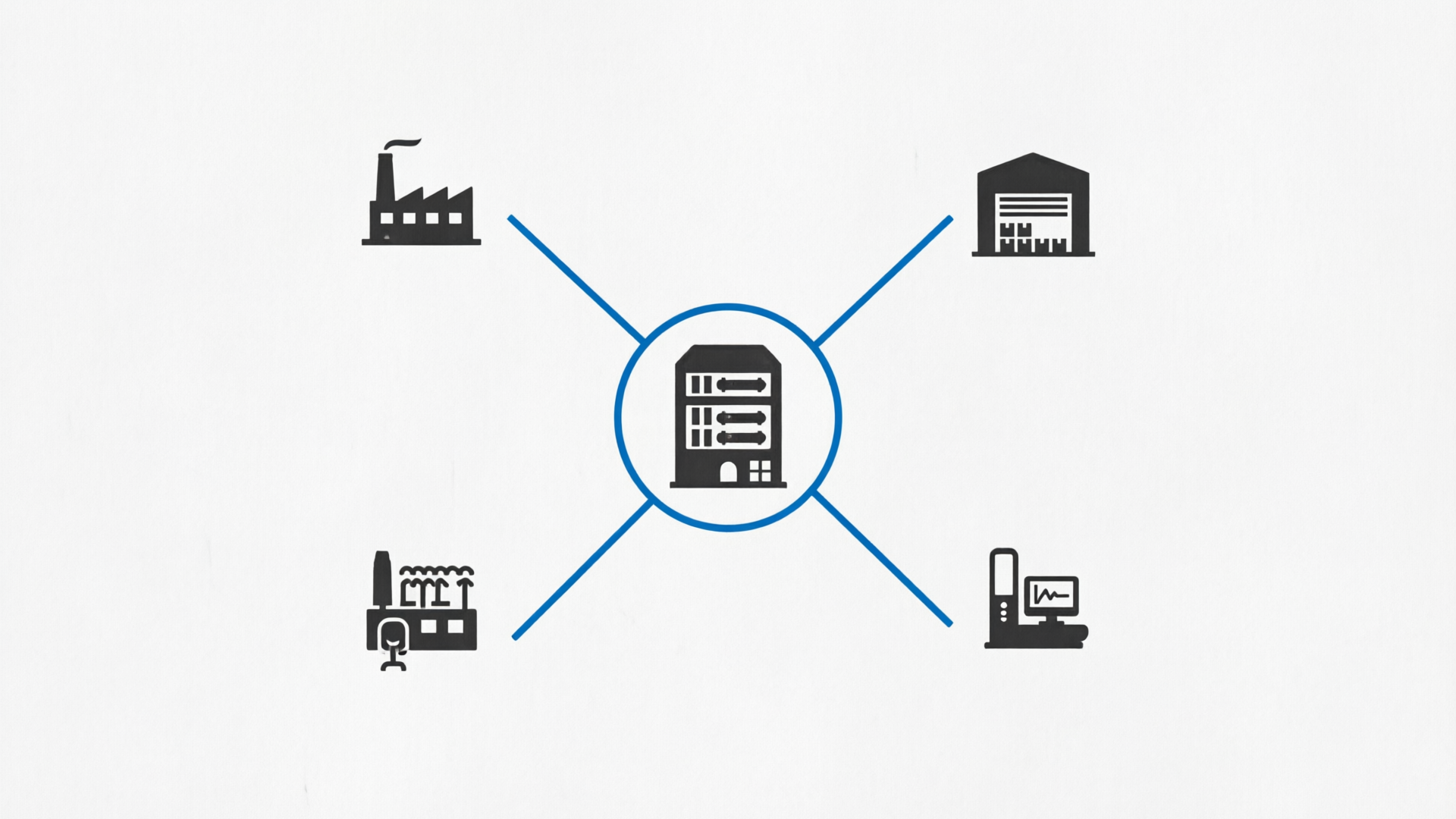

3.3.1 网络架构（三层 + 工业环网）

[Internet 双 ISP 备份]
    ↓
[防火墙 + 边界路由]
    ↓
[核心机房：核心交换机]
    ↓ 万兆光纤
[厂房汇聚层 × 3]
    ↓ 万兆 / 2.5G PoE++
[接入交换机 + 工业 AP × 25]
    ↓ PoE
[终端设备（MES、AP、摄像头、门禁等）]

3.3.2 工业级网络设备

3.3.3 MES 网络专项设计

• 独立 VLAN 100：MES 设备专用；
• QoS 优先级：MES 流量标记为 EF（最高优先级）；
• 冗余链路：核心交换机双堆叠，汇聚双链路到核心；
• 断网保护：核心交换机堆叠 + 防火墙 HA，单点故障 0 中断；
• 实测：连续 6 个月运行，MES 丢包率 0.001%。

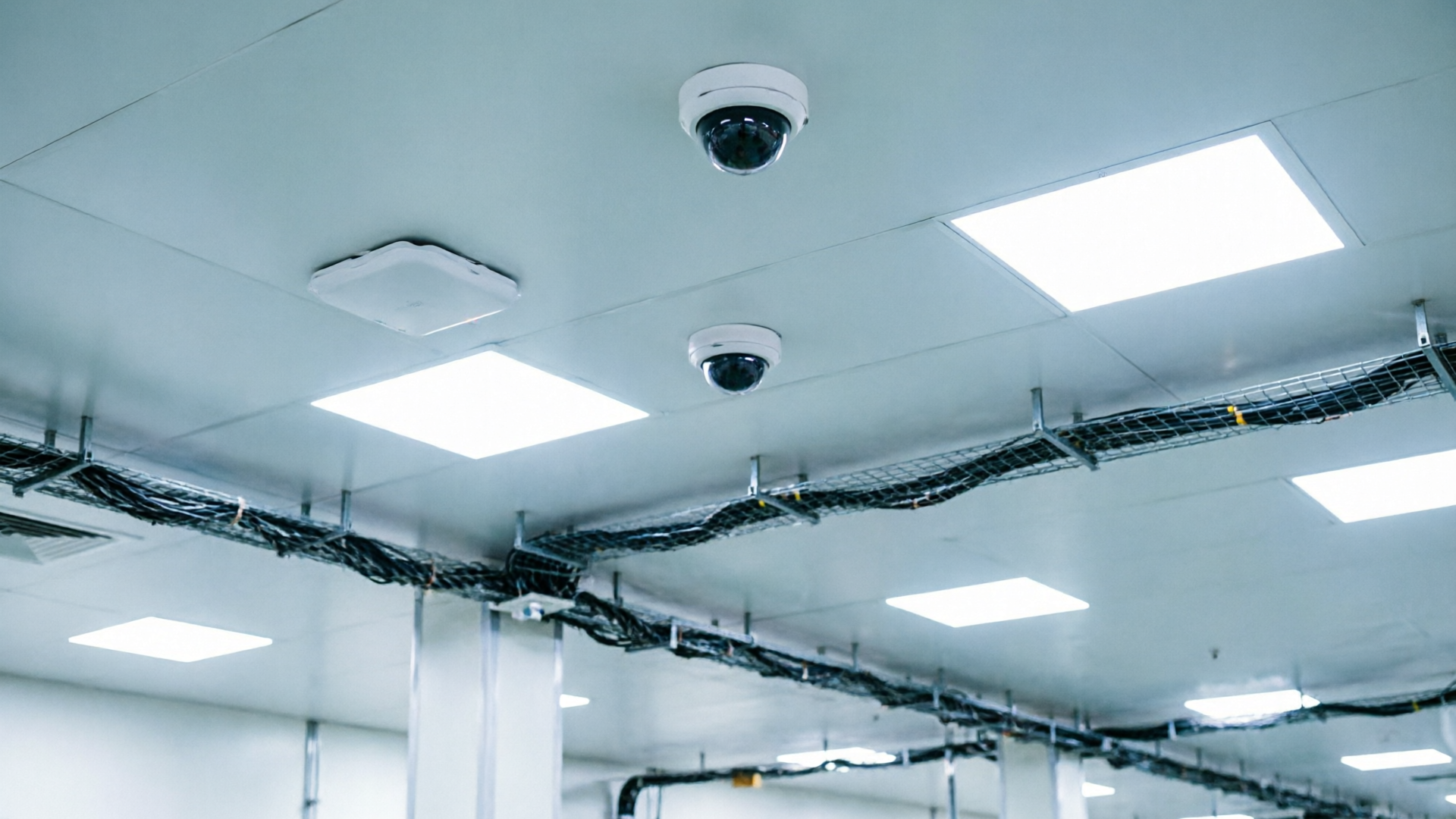

3.4 视频监控系统

3.4.1 点位设计

3.4.2 AI 视觉检测

• 装配线工位部署 AI 边缘摄像头：

– 安全帽识别：未佩戴实时告警；<br> – 工件错装检测：自动拍照比对；<br> – 漏装检测：降低漏装率 90%+。

• AI 服务器：1 台浪潮 NF5280M6 + GPU，处理 24 路 AI 摄像头。

3.5 门禁一卡通系统

• 平台：与 MES、HR 打通，考勤自动统计；
• 人脸识别：员工无感通行，访客需登记；
• 权限分级：普通员工、班组长、主管、高管，不同门不同权限。

3.6 广播与应急系统

• 主控机房：1 台 IP 广播主机；
• 分区：厂房 4 个区 + 办公楼 2 个区；
• 扬声器：50 个吸顶/壁挂扬声器；
• 应急联动：与消防报警、应急照明、视频监控联动；
• 喊话功能：值班室可对任意分区喊话。

3.7 防雷与接地

• 接地电阻：≤ 4Ω（实测 2.6Ω）；
• 接地点位：厂房四角 + 办公楼四角，共 8 个；
• SPD 防雷：网络、电源、视频信号全部加 SPD；
• 等电位：所有弱电井、设备柜做等电位连接。

四、施工组织与工期

4.1 工期总览（45 天）

4.2 关键里程碑

• Day 12：所有线缆敷设完毕，FLUKE 测试 100% 通过；
• Day 22：设备上架完毕，基础网络 ping 通；
• Day 28：MES 联调成功，运行稳定；
• Day 35：门禁 + 广播交付；
• Day 45：客户验收，签发验收单。

4.3 施工特点

• 与土建同步：弱电进场与厂房装修同步，避免二次开挖；
• 分区作业：厂房分 3 个区并行施工，互不影响；
• 夜班调试：调试阶段尽量不影响产线白天生产；
• 安全第一：化学品库区域专项审批 + 监护。

五、单平米造价清单

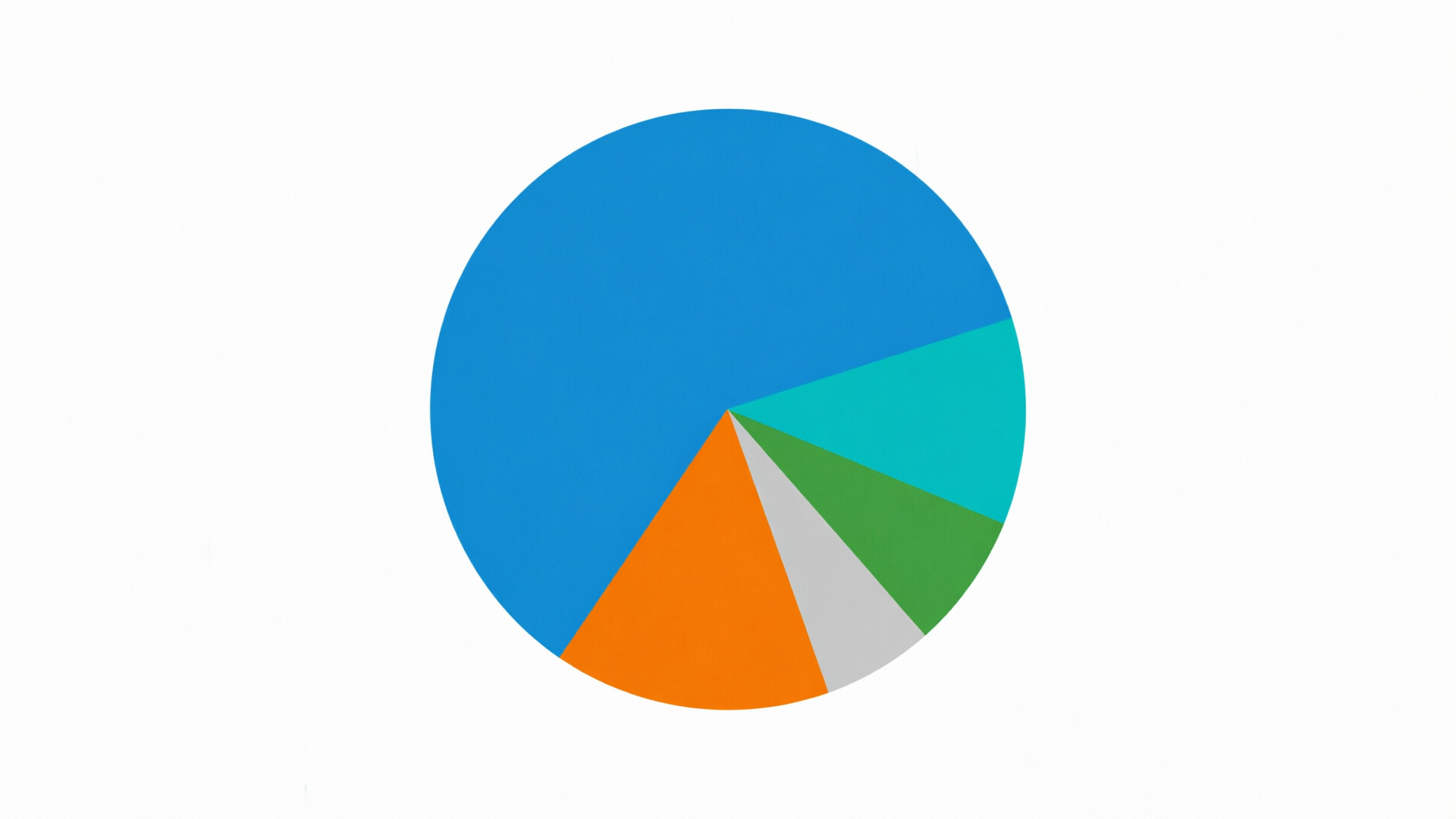

5.1 项目造价构成

5.2 主要设备清单

六、四大避坑要点

1. 桥架与强电保持 500mm：注塑车间变频器多，干扰大，必须保证间距；
2. 防爆区域用 ATEX 设备：化学品库必须用防爆摄像头 + 防爆接线盒，省钱出事故得不偿失；
3. MES 网络用独立 VLAN：MES 与办公网络隔离，QoS 最高优先级，丢包率实测 < 0.01%；
4. 室外主干预留双管道：本期只用 2 根，预留 2 根给未来扩产；
5. 防雷接地不能省：江苏雷暴多，接地电阻实测 2.6Ω，每年雷击季节稳如老狗；
6. 桥架穿越防火分区要做封堵：用防火泥 + 防火板封堵，消防验收必查；
7. 摄像头避开变频器谐波：注塑机的变频器会产生 2~150kHz 谐波，摄像头距离 ≥ 3m；
8. 布线预留 30% 信息点：本期 800 个点，预留 240 个备用点；
9. 门禁与 MES 双向打通：进车间自动签到，离车间自动签退；
10. 广播分区要合理：厂房分 4 个区，故障时不影响其他区广播。

七、验收清单

7.1 网络验收

• [x] 所有信息点 FLUKE 测试通过（800/800）；
• [x] Ping 不丢包，核心到接入交换机延迟 < 1ms；
• [x] 万兆主干 iperf 测速 ≥ 9.4Gbps；
• [x] MES 实测 30 天无丢包（连续 720 小时监控）；
• [x] WiFi 信号强度 ≥ -65dBm 区域占比 98%；
• [x] AGV 网络断线率 < 0.001%。

7.2 安防验收

• [x] 120 路摄像头全部在线；
• [x] NVR 本地存储 ≥ 30 天（4 台 NVR 满配 32 盘位）；
• [x] 门禁刷卡响应 < 0.5s；
• [x] 人脸识别准确率 ≥ 99%；
• [x] 周界电子围栏误报率 < 1%；
• [x] 消防应急广播 30 秒内覆盖全厂。

7.3 合规验收

• [x] 等保 2.0 三级评测通过；
• [x] 消防验收通过（防火封堵、应急广播）；
• [x] 防爆区域设备 ATEX 认证齐全；
• [x] 接地电阻 ≤ 4Ω（实测 2.6Ω）；
• [x] 环保验收通过（化学品监测联动）。

八、ROI 与商业价值

8.1 投入产出

8.2 不可量化的收益

• 品牌升级：智能化工厂形象，获得多家主机厂供应商资质；
• 运营效率：MES 网络稳定使注塑机综合 OEE 提升 8%；
• 管理可视化：门禁 + 监控让厂区人车分流、危化品管控零事故；
• 合规优势：等保 2.0 + ATEX + 消防，年审一次通过。

九、可复用的 5 个经验

1. 弱电与土建同步进场：一次建成，避免二次开挖，节省成本 15~20%；
2. MES 网络独立设计：VLAN + QoS + 冗余，确保产线 0 中断；
3. 防爆区域专项预算：化学品库必须 ATEX，不要在安全上省钱；
4. 预留 30% 信息点：本期 800 个点，预留 240 个，未来扩产不用再开挖；
5. 数字化运营闭环：门禁 + 监控 + 广播 + MES + ERP 全打通，数据驱动决策。

—

十、结语

制造业工厂弱电不是「修修补补」，而是与厂房建设同步规划、一次建成的工程。

在 2026 年制造业向智能化转型的背景下，弱电系统的稳定性、扩展性、合规性已成为工厂核心竞争力之一。早规划 1 年，节省的不是 1 年的成本，而是 5 年的运维债务。

—

关于作者：深耕制造业弱电 10 年，主导过 20+ 工厂智能化弱电项目（汽车零部件、电子组装、食品饮料、化工等）。本文参数与造价基于 2026 年市场，可作为同规模工厂参考。

如果你正在规划工厂弱电方案，欢迎留言或私信交流配置清单与报价。

—
