仓储物流园区安防监控系统方案:从点位设计到 AI 智能分析的全流程实战

一、行业背景:仓储物流为什么是监控的高地

仓储物流园区与普通商业楼宇有本质区别,它有 三个”难”:

1. 空间大:动辄 5 万~30 万 m² 的单体仓库,周界可达数公里
2. 货值高:单仓常存放数千万至上亿元的快消、3C、医药、汽配等货物
3. 流程杂:收货、上架、拣选、复核、打包、出库、月台交接,每天上千次人车交叉

传统监控”装上能看就行”的思路,在仓储场景会迅速失效——货损找不到人、剐蹭找不到车、月台盗窃无据可查、AGV 与人员混行难以追溯。一套真正能用的仓储监控方案,必须在 点位、传输、存储、智能分析、运营管理 五个层面都做到工业级。

本文以一个 10 万 m² 综合物流园 为蓝本,拆解整套方案的真实落地要点。

—

二、系统架构总览

整体方案采用 “前端采集 → 网络传输 → 中心存储 + AI 分析 → 监控中心 + 移动客户端” 的标准架构:

核心设计原则:所有摄像机采用 PoE 供电 + 主干光纤环网冗余 + 存储 N+1 热备 + AI 分析前置到摄像机端,最大限度减少线缆与故障点。

—

三、前端点位设计:四大场景分区

3.1 周界防范区(高度警戒)

核心需求:

• 24 小时彩色成像:夜间不能只剩黑白,必须支持星光级/全彩
• 越界检测:摄像机端或后端 AI 应能识别人员翻越、车辆停留超过 5 分钟
• 声光威慑:触发越界后联动爆闪灯 + 喇叭喊话(常见于医药/危化品仓)

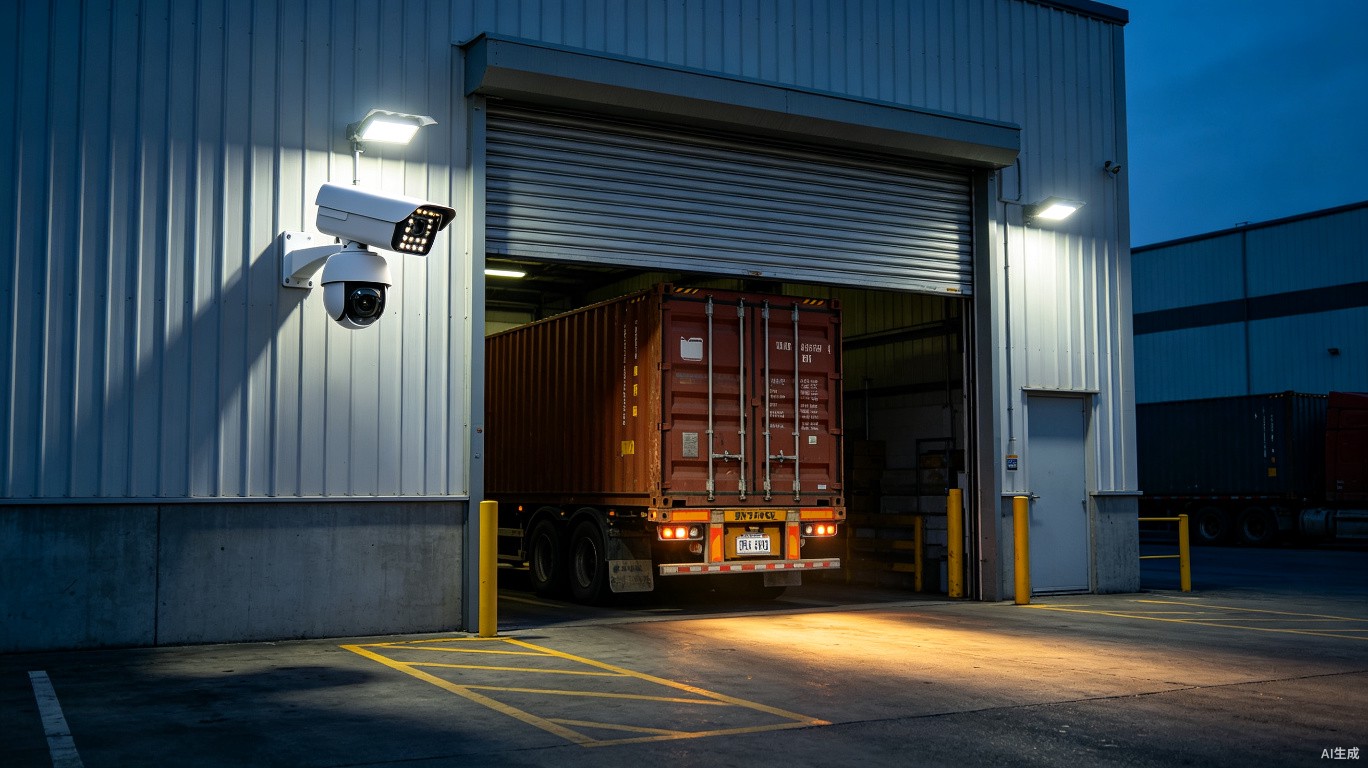

3.2 月台装卸区(高频作业)

月台是 货损、盗窃、纠纷的高发点,必须做到以下几点:

• 每个库门 1 台 AI 筒机 + 1 台车牌识别摄像机,正对车辆停靠位
• 车牌识别一体机 自动记录进出车辆车牌、时间、关联到出库单
• 人脸识别摄像机 记录司机、装卸工进出,异常人员立即预警
• 集装箱/车辆 ID 识别(OCR):自动识别集装箱号,关联 TMS 运单

真实案例:某华东 3PL 仓上线车牌识别后,司机谎报等待时间导致月台占用的投诉从每月 20+ 起下降到 0 起。

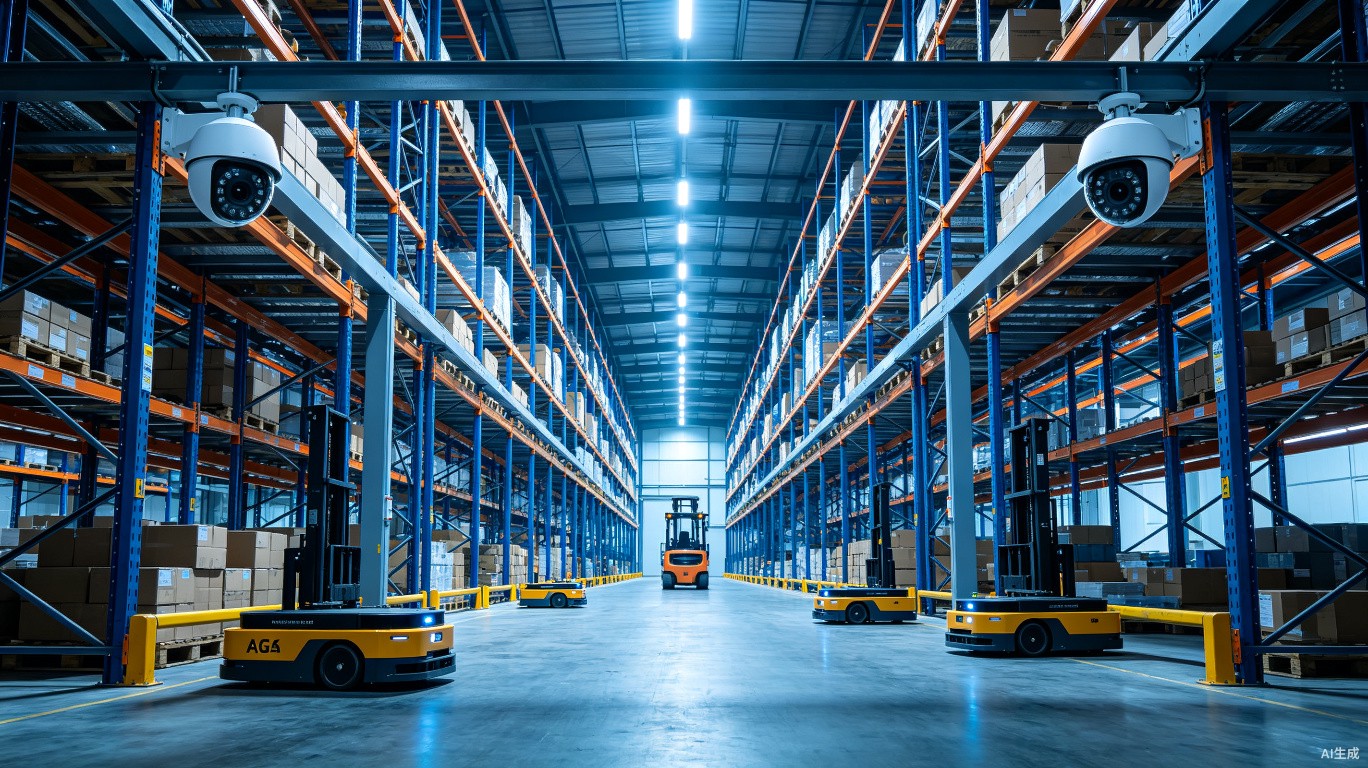

3.3 货架存储区(无人/少人)

大型高架库通常高度 8~12 米,货架高 6~10 米,通道窄、灯光弱,监控难度最大:

• 每条通道两端各 1 台 AI 半球(4mm 镜头,广角覆盖整条通道)
• 每 4 列货架设置 1 台 PTZ 球机,可被调度员手动定位到任意货位
• 高位安装(6~8 米),采用电动变焦镜头,避免人员触达
• 红外 + 星光级双光源,无灯光环境下也能清晰成像

AI 分析重点:

• 人员异常停留:某货位前停留 > 60 秒触发预警(防止破拆盗窃)
• 人员跌倒:检测人员倒地,联动应急广播
• 烟雾/火焰识别:联动消防,争取 30 秒预警窗口
• 叉车超速/未戴安全帽 AI 识别

3.4 办公辅助区

办公区、出入口、餐厅、宿舍按 普通园区标准 配置即可:

• 出入口 1~2 台人脸识别闸机 + 1 台抓拍机
• 通道半球(2.8mm 或 4mm)
• 财务室、机房配置 门禁联动抓拍,刷卡瞬间同步录像

—

四、网络传输:PoE + 光纤环网

4.1 接入层:工业级 PoE 交换机

4.2 主干层:光纤环网

园区面积大,主干必须走光纤,推荐:

• 汇聚交换机:万兆光口 + 千兆 PoE 电口,部署在弱电间
• 核心交换机:在中心机房,双机堆叠,支持 VRRP/堆叠
• 光纤拓扑:环形 + 双上联,任意单点断纤不影响业务
• 光纤类型:园区主干 OS2 单模,内部 OM3/OM4 多模

容量估算:600 路 4MP H.265 摄像机按 4Mbps 码流算,合计约 2.4 Gbps,万兆主干完全够用,接入层千兆足够(单交换机最大 48 路 ≈ 192Mbps)。

—

五、存储与计算:90 天是起步

5.1 存储容量测算

单路 4MP H.265 + 智能编码:

• 平均码流:3 Mbps
• 单路日存储:3 Mbps × 3600s × 24h ÷ 8 = 32.4 GB
• 600 路 90 天存储:600 × 32.4 × 90 ≈ 1.7 PB

主流存储方案:

关键要点:

• 重要点位(出入口、月台、金库)冗余双写,避免单盘损坏丢数据
• RAID 5/6 配置,支持热备盘
• 录像 90 天起步,医药/危化品建议 180 天

5.2 AI 计算资源

AI 分析不能全靠中心 GPU 服务器(成本高、延迟大),推荐 “边缘 + 中心” 二级架构:

• 边缘 AI:出入口、仓库周界部署 AI 摄像机,内置 NPU,完成车牌、人脸、越界等实时分析
• 中心 AI 服务器:4~8 张 GPU 卡(例如 NVIDIA L4 / T4),承担 录像后智能分析(如事后 30 天内的人员检索、车辆轨迹还原)

—

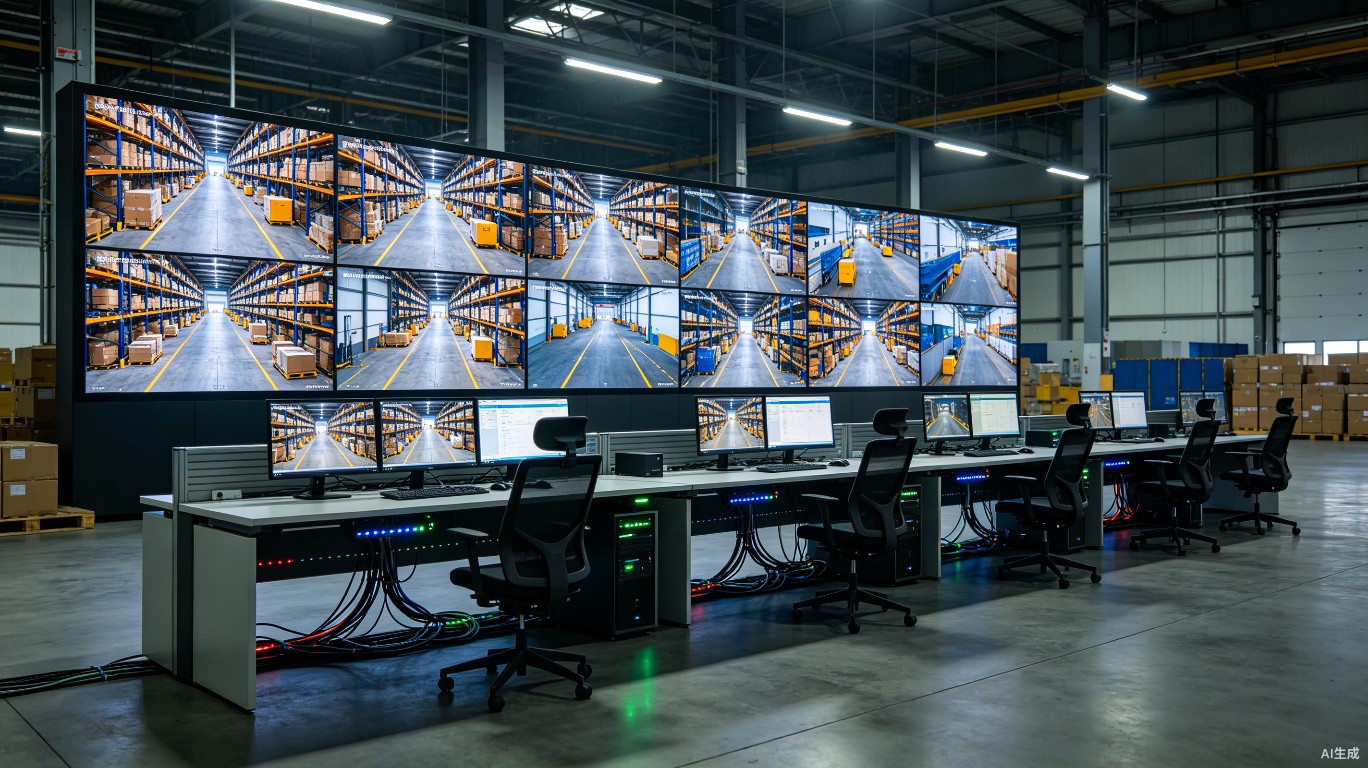

六、中心监控室:不止是”大屏”

很多园区把监控室当成”放几台电脑 + 拼接屏”就行,实际上中心监控室是整套系统的 作战指挥中心。

6.1 硬件规划

• 电视墙:3×4 或 4×6 的 46~55 寸超窄边液晶拼接屏,拼缝 ≤ 1.7mm
• 操作台:6~10 工位,每个工位 2~3 台显示器(实时、回放、AI 检索)
• KVM 矩阵:键盘鼠标可在任意工位接管任意主机
• 机房 UPS:中心机房 + 监控室双路 UPS,断电续航 ≥ 1 小时

6.2 软件平台

主流视频综合管理平台(如海康 iSecure Center、宇视 VMS、华为 IVS)统一提供:

• 实时预览:轮巡、分组、预案(报警自动切屏)
• 录像回放:智能检索,按时间、事件、通道秒级定位
• 电子地图:GIS/2D 平面图叠加摄像机点位,报警时地图自动定位
• AI 检索:以图搜图、人脸轨迹、车辆轨迹、跨镜头跟踪
• 设备运维:摄像机在线率、存储容量、网络流量实时监控

6.3 值守流程建议

• 7×24 双人值守,每班次 12 小时
• 报警分级:一级(周界越界/烟火) → 立即出警;二级(人员聚集/超速) → 5 分钟内处置
• 每日报表:摄像机在线率、报警数量、处置时长形成日报
• 每月演练:消防、防盗、系统切换演练

—

七、AI 智能分析:从”看得见”到”看得懂”

AI 是仓储监控近两年最大增量,不是噱头,是真金白银的降本。建议优先落地以下场景:

7.1 安全类(必做)

7.2 运营类(推荐)

7.3 成本估算

• AI 摄像机比普通摄像机贵 30%~50%(单台 200~500 元差价)
• 中心 GPU 服务器一张 L4 卡 ≈ 4~6 万元,可处理 80~120 路
• 投入回收周期:典型仓储项目 18~24 个月,主要来自 货损下降 + 人力节省 + 运营效率提升

—

八、供电、防雷、接地

仓储园区往往是钢结构 + 金属屋面,防雷是生命线:

• 总配电:双路市电 + 柴油发电机 + UPS,核心设备(NVR、核心交换机、AI 服务器)续航 ≥ 1 小时
• 摄像机端:每路 PoE 单独配置 浪涌保护器(SPD),特别是周界、外部装卸区
• 接地系统:机房接地电阻 ≤ 1 Ω,摄像机立杆接地电阻 ≤ 10 Ω
• 线缆:室外主干必须穿 镀锌钢管 + 防水接头,严禁露天走线

—

九、典型项目交付清单

以 10 万 m² 第三方综合物流园 为例,典型交付物:

—

十、常见坑与避坑建议

—

十一、写在最后

仓储物流园区的安防监控,不是装多少摄像机的问题,而是”看得清、存得下、找得到、处置快”四个能力的系统集成。

• 看得清:靠星光级 + AI 摄像机
• 存得下:靠 CVR 中心存储 + RAID
• 找得到:靠 AI 智能分析与电子地图
• 处置快:靠监控中心 + 移动客户端联动

把这四件事做扎实,一套投资数百万的监控系统才能真正保护好仓内的每一件货物。

如果你正在筹建一个新的仓储园区或对老旧监控做升级改造,强烈建议先做一次完整的风险评估与点位勘察,把监控纳入园区整体智能化蓝图(与 WMS、TMS、AGV 调度统一规划),避免后期各子系统割裂、数据不通。

—

*本文参考 GB 50395《视频安防监控系统工程设计规范》、GB 50198《民用闭路监视电视系统工程技术规范》、GB/T 28181《安全防范视频监控联网系统信息传输、交换、控制技术要求》,并结合大型 3PL 仓与冷链仓的真实落地经验整理。*
