办公室网络故障排查实战手册:从物理层到应用层的系统化诊断与解决

一、为什么网络故障总是反复出现?

办公室网络是 “出问题才有人关心、不出问题没人维护” 的典型场景。一线 IT 工程师最怕听到的几句话:

“网又卡了!视频会议掉线!客户在等我!快来!“<br>”我换了个位置插网线,全组都上不了网了!“<br>”昨天还好好的,今天早上所有人微信都发不出去!“<br>”打印机时好时坏,有时候能找到有时候找不到!“

这些故障看似随机,但 90% 都有规律可循。本文用一个 “从下到上”的 OSI 排查模型,把办公室最常见的 6 大故障讲透,给出 可立刻复制的命令和操作。

—

二、OSI 7 层网络排查模型

所有网络故障都可以归到 OSI 模型的某一层,从底层往上一层一层查,能省一半时间:

核心原则:从下往上查,先物理后逻辑。很多人上来就 ping 路由器,但其实是网线没插紧,白折腾半小时。

—

三、必带工具清单(一线 IT 标配)

小成本,大回报。这套工具不到 1 万元,能解决 80% 的办公室网络故障。

—

四、六大故障场景实战

故障 1:某工位完全上不了网

现象

工位网线插上电脑后右下角显示 “网络电缆被拔出” 或 “未识别网络”。

排查流程

第 1 步:看物理层(30 秒搞定 80% 的故障)

1. 看电脑网口指示灯:
   - 不亮:网线没通
   - 亮橙色:100M 连接
   - 亮绿色:1000M/2.5G 连接
   - 闪烁:有数据(正常)

2. 拔下网线看水晶头:
   - 水晶头卡扣断? → 重新打水晶头
   - 8 根线芯全在? → 用寻线仪测通断
   - 表面氧化? → 用橡皮擦铜片

3. 换一台笔记本/电脑接同一根线:
   - 正常:原电脑网卡坏
   - 不正常:继续往下查

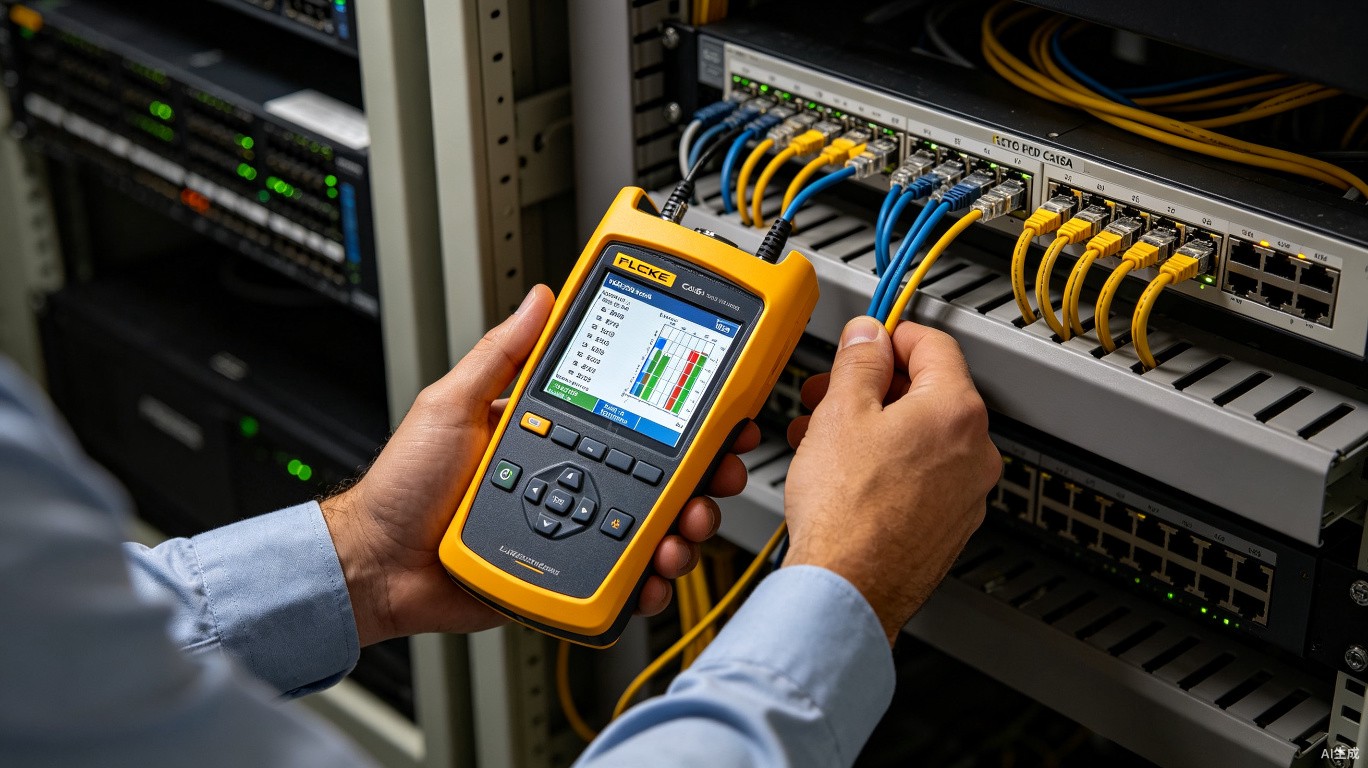

第 2 步:测线缆

Fluke 测试项目:
- Wire Map:线序对(1-2、3-6、4-5、7-8)
- Length:长度 ≤ 90 米
- NEXT/PSNEXT:近端串扰
- Return Loss:回波损耗
- Delay Skew:延迟偏差 ≤ 50 ns

第 3 步:看配线架端口

1. 找到对应工位的标签(标签机打的"楼层-房间-序号"格式)
2. 看对应配线架端口指示灯:
   - 不亮 → 交换机端口没激活
3. 用寻线仪从工位端找线 → 找到对应配线架端口
4. 检查配线架跳线:
   - 松动? → 重新插拔
   - 损坏? → 更换跳线
5. 检查交换机端:
   - 端口被 shut down? → no shutdown
   - 端口错配? → speed auto / duplex auto
   - 端口坏? → 换端口

第 4 步:查 VLAN 配置

# 思科/华为交换机常用命令
show vlan brief                    # 看 VLAN 列表
show interface GigabitEthernet0/X  # 看端口属于哪个 VLAN
show running-config interface G0/X # 看端口详细配置

# 常见错误:工位配线架接到了上联口或管理 VLAN 端口

第 5 步:查 DHCP

# Windows
ipconfig /all                       # 看是否拿到 IP
ipconfig /release                   # 释放 IP
ipconfig /renew                     # 重新获取 IP

# Linux/Mac
sudo dhclient -r && sudo dhclient

如果还拿不到 IP,在交换机上看 DHCP Snooping 表,或直接在交换机端口上做端口镜像抓包分析。

—

故障 2:全办公室断网

现象

整个办公室(或者某一层)所有人都上不了网,影响范围大、压力巨大。

紧急处理流程

黄金 5 分钟:

1. 看核心交换机状态灯:全灭 → 断电了;有灯 → 进系统看
2. Console 线连核心交换机,看启动日志
3. 看路由器/防火墙 WAN 口灯:运营商线路是否正常
4. 用手机 4G/5G 测同一互联网地址:确认是内网问题还是运营商问题
5. 拨打运营商电话:10000/10086/10010 报障

如果是核心设备宕机:

# 查看电源、风扇、温度
show environment
show power
show fan

# 查看 CPU、内存
show processes cpu sorted
show memory

常见根因:

• 核心交换机电源模块坏(双电源只坏 1 个时不会宕机,坏 2 个就崩)
• 风扇停转导致过热保护关机
• 配置错误导致重启后启动失败
• 运营商光缆中断

应急方案:

• 启动备用核心交换机(提前配置好镜像配置)
• 切换到 4G/5G 应急路由器(企业级 4G CPE,如华为 B315/中兴 MF286D)
• 通知全员:”网络中断,预计 X 点恢复”

—

故障 3:WiFi 信号差/频繁掉线

现象

• 会议室视频会议卡顿
• 卫生间、楼梯口完全没信号
• 同一位置频繁断连

排查流程

第一步:看 AP 部署

80% 的 WiFi 问题根源是 AP 部署不合理。

合格部署标准:
- 吸顶 AP 间距 8~12 米
- 信号强度 ≥ -65 dBm(目标区域)
- 信道 1/6/11(2.4G)错开部署
- 5G 信道 36/52/100/149 等错开
- AP 高度 2.5~3.0 米
- 远离微波炉、蓝牙音箱、金属障碍物

第二步:跑 WiFi 热力图

专业工具:
- Ekahau Site Survey(付费,行业标杆)
- NetSpot(免费版够用)
- WiFi Analyzer(手机 App,日常巡检)

测试方法:
1. 拿着笔记本/手机,每 3~5 米一个测试点
2. 记录 SSID、信号强度(dBm)、信道、速率
3. 在平面图上标色:
   - 绿色 ≥ -55 dBm(优秀)
   - 黄色 -55 ~ -65 dBm(可用)
   - 红色 ≤ -65 dBm(需补点)

第三步:看信道干扰

# Linux:看周围 AP 的信道占用
sudo iwlist wlan0 scan | grep -E "Frequency|ESSID"

# 或用专业工具:inSSIDer、Vistumbler

常见错误:办公室只有 2~3 个 AP,都用同一信道,互相干扰严重。2.4G 只有 3 个不重叠信道(1/6/11),AP 数 ≤ 3 时可用,超过必须错开。

第四步:优化方案

第五步:如果 AP 在线率低

# 在 AC 控制器上
show ap status               # 看 AP 在线/离线
show ap config general <AP名>  # 看具体 AP 配置
show log | include <AP名>    # 看 AP 日志

# 常见原因:
# - AP 供电不足(交换机端口功率不够或线路过长)
# - AP 固件版本不兼容
# - AP 与 AC 间网络不通(中间有 ACL/VLAN 拦截)
# - AP 硬件故障

—

故障 4:IP 地址冲突

现象

• 电脑显示”IP 地址冲突”
• 部分设备时不时断网
• 打印机/网络摄像头随机掉线

排查方法

# Windows:查看当前 IP 和冲突 IP
arp -a

# 看 DHCP 分配情况(在 DHCP 服务器或交换机上)
show dhcp binding
show ip dhcp pool

常见根因:

1. 手动设置了静态 IP,与 DHCP 分配的范围重叠
2. 私接路由器(开启 DHCP,与公司 DHCP 冲突)
3. 虚拟机/克隆系统复制了原 MAC,导致 IP 重复
4. DHCP 池耗尽(终端数量超过地址池)

解决方案:

# 方案 1:启用 DHCP Snooping(防私接路由器)
ip dhcp snooping
ip dhcp snooping vlan 10
interface GigabitEthernet0/1
  ip dhcp snooping trust

# 方案 2:启用 IP Source Guard(防 IP 欺骗)
ip source binding 0001.0001.0001 vlan 10 192.168.1.100 interface G0/1
interface G0/1
  ip verify source

# 方案 3:划分足够大的 DHCP 地址池,避免耗尽
ip dhcp pool OFFICE
  network 192.168.10.0 255.255.255.0
  default-router 192.168.10.1
  dns-server 223.5.5.5 114.114.114.114
  lease 0 8  # 8 小时租期,加速回收

—

故障 5:交换机环路导致全网瘫痪

现象

• 整网极慢
• 交换机 CPU 飙到 100%
• 交换机指示灯疯狂闪烁
• 部分 VLAN 互访正常但跨 VLAN 慢

紧急处置

1. 物理断网:拔掉所有交换机之间的级联线
2. 逐段恢复:先恢复核心到汇聚,再恢复汇聚到接入
3. 找到环路点:看交换机日志"STP loop detected"

根本解决方案:启用 STP/RSTP/MSTP

# 全局启用 RSTP(快速生成树)
spanning-tree mode rapid-pvst
spanning-tree vlan 1-4094 priority 4096  # 核心优先级 4096(数值小=优先级高)

# 接入交换机接口启用边缘端口(接 PC 的口,不参与 STP 计算)
interface range G0/1-48
  spanning-tree portfast
  spanning-tree bpduguard enable

# 接入交换机互联口启用 BPDU Guard(防私接交换机)
interface range G0/49-52
  spanning-tree guard root

环路预防三件套:

1. BPDU Guard:接入端口收到 BPDU 自动 shut down
2. Root Guard:保护根桥不被抢占
3. Loop Guard:防止单向链路导致环路

—

故障 6:视频会议卡顿/掉线

现象

• 腾讯会议、Zoom、Teams 视频卡顿
• 频繁掉线重连
• 共享屏幕卡

排查方法

第一步:测带宽和延迟

# 测到会议服务器的速度
ping meeting.tencent.com    # 看延迟(应 < 50 ms)
ping zoom.us

# 测带宽(访问 speedtest.net 或运营商测速)
# 视频会议需要:
# - 单向 ≥ 2 Mbps(720P)
# - 单向 ≥ 4 Mbps(1080P)

第二步:看 QoS 标记

# 视频会议流量 DSCP EF(46),最高优先级
class-map match-any VIDEO
  match dscp ef
  match dscp cs4

policy-map WAN
  class VIDEO
    priority percent 30   # 保障 30% 带宽
  class class-default
    bandwidth percent 70

第三步:看 NAT 会话

- 路由器/防火墙 NAT 会话表是否打满
- 会话超时设置是否过短(视频会议需要 30 分钟以上)
- 多媒体服务器 IP 是否被错误封禁

第四步:优化方案

—

五、十大常见网络故障速查表

—

六、预防胜于排查:日常运维清单

网络故障的 80% 是”预防没做”。以下清单每季度执行一次,可减少 70% 的故障。

季度巡检

□ 核心交换机 CPU/内存使用率 < 60%
□ 核心交换机电源模块、风扇正常
□ UPS 电池健康度 > 80%,续航测试
□ 所有 AP 在线率 = 100%
□ 路由器/防火墙授权未过期
□ DHCP 池使用率 < 80%
□ 端口利用率(上下联口带宽使用 < 70%)
□ WiFi 信道规划重新扫描
□ 备份所有设备配置(变更前后)
□ 更新设备固件(评估风险后)

必备文档

- 网络拓扑图(Visio/draw.io)
- VLAN/子网规划表
- IP 地址分配表
- 设备管理地址清单
- 设备用户名密码表(妥善保管)
- 应急处置 SOP(本机 + 关键责任人手机号)
- 运营商故障报障电话

应急预案

- 备用核心交换机/路由器(配置镜像)
- 4G/5G 应急 CPE
- 关键备件(UPS 电池、光模块、Console 线)
- 关键供应商电话(运营商、设备商、集成商)
- 每年至少 1 次应急演练(模拟全网中断)

—

七、实战案例(真实场景复盘)

案例 1:某公司周一上午全公司断网

时间:周一 9:05,所有人到岗后发现网全断。

故障排查:

9:05 接到电话:全公司断网
9:06 远程登录核心交换机 → 不通
9:08 到机房 → 核心交换机指示灯全灭,电源模块指示灯灭
9:10 切换到备用核心交换机(已配置好) → 9:15 全网恢复
9:30 联系设备商 → 电源模块故障,主板供电异常
10:00 更换电源模块 → 修复备用设备

根因:<br>核心交换机电源模块故障,双电源只坏 1 个本应不宕机,但因厂商节能设置,坏 1 个后整机功率超载触发保护。

改进:

• 强制开启双电源 负载均衡 而非节能模式
• 增加电源模块温度监控
• 备用核心交换机配置每日自动同步

—

案例 2:某办公室 WiFi 视频会议卡顿 3 周

时间:连续 3 周,每周一三五上午 10 点视频会议必卡。

故障排查:

现场测试:会议室信号 -75 dBm,速率 72 Mbps
热力图扫描:会议室在两个 AP 中间,频繁漫游
ping 延迟:同 AP 5ms,漫游时 800ms
看 AP 日志:会议室关联 AP 每 3 分钟切换一次

根因:<br>两个 AP 信号在会议室重叠,且信号强度相当(都在 -65 dBm 左右),导致终端反复漫游,每次漫游耗时 200~800 ms,视频会议卡顿。

改进:

• 降低会议室附近 AP 功率(-3 dB)
• 启用 802.11r 快速漫游
• 调整 AP 部署位置,让会议室”靠近且只靠近一个 AP”

—

案例 3:某部门打印机随机掉线

现象:财务部打印机每周掉线 2~3 次,重启后恢复。

排查:

查打印机 IP:192.168.10.230,静态配置
查 DHCP 池:192.168.10.100-200
同网段 ping 打印机:正常时 < 1ms,故障时不通
抓包分析:打印机广播 ARP 请求时,有时收到错误 ARP 响应

根因:<br>某员工私接了一台家用路由器(开启 DHCP),分配的 IP 段是 192.168.0.x,与公司主网段不一致,但 ARP 广播会扩散,干扰打印机解析。

改进:

• 交换机启用 DHCP Snooping + ARP Inspection,未授权 DHCP 服务器直接 shut down 端口
• 全员通告:禁止私接网络设备

—

八、写在最后

办公室网络故障排查,不是技术问题,而是流程问题。

把 “OSI 7 层排查模型” 当成肌肉记忆,把 “工具清单” 当成随叫随到的伙伴,把 “季度巡检 + 应急预案” 当成日常,大部分故障在你拿出 Fluke 之前就解决了。

一句话总结:从下往上查,先物理后逻辑;左手 Fluke,右手 Wireshark;配置要备份,变更要记录。

—

*本文参考 Cisco/Huawei/H3C 设备命令手册、IEEE 802.11ax 标准、《计算机网络(自顶向下方法)》并结合一线 IT 工程师多年实战经验整理。*
