200㎡中型机房建设方案:从装修到 UPS/电池/配电/机柜/桥架的全流程

一、项目背景与定位

• 机房面积:200 m²(主设备区 + UPS 电池 + 配电 + 辅助)
• 机柜数量:30 个 42U 标准服务器机柜(主区 24 个 + 预留 6 个)
• 设计等级:参考 GB 50174-2017 B 级(国内中型企业主流选择)
• 核心负载:核心交换机、服务器、存储、小型超算/AI 推理集群
• 业务连续性目标:市电中断后 满载续航 ≥ 15 分钟(配合柴油发电机切换)
• 设计 PUE:≤ 1.5(冷通道封闭 + 高效 UPS)

—

二、机房选址与功能分区

2.1 选址要求

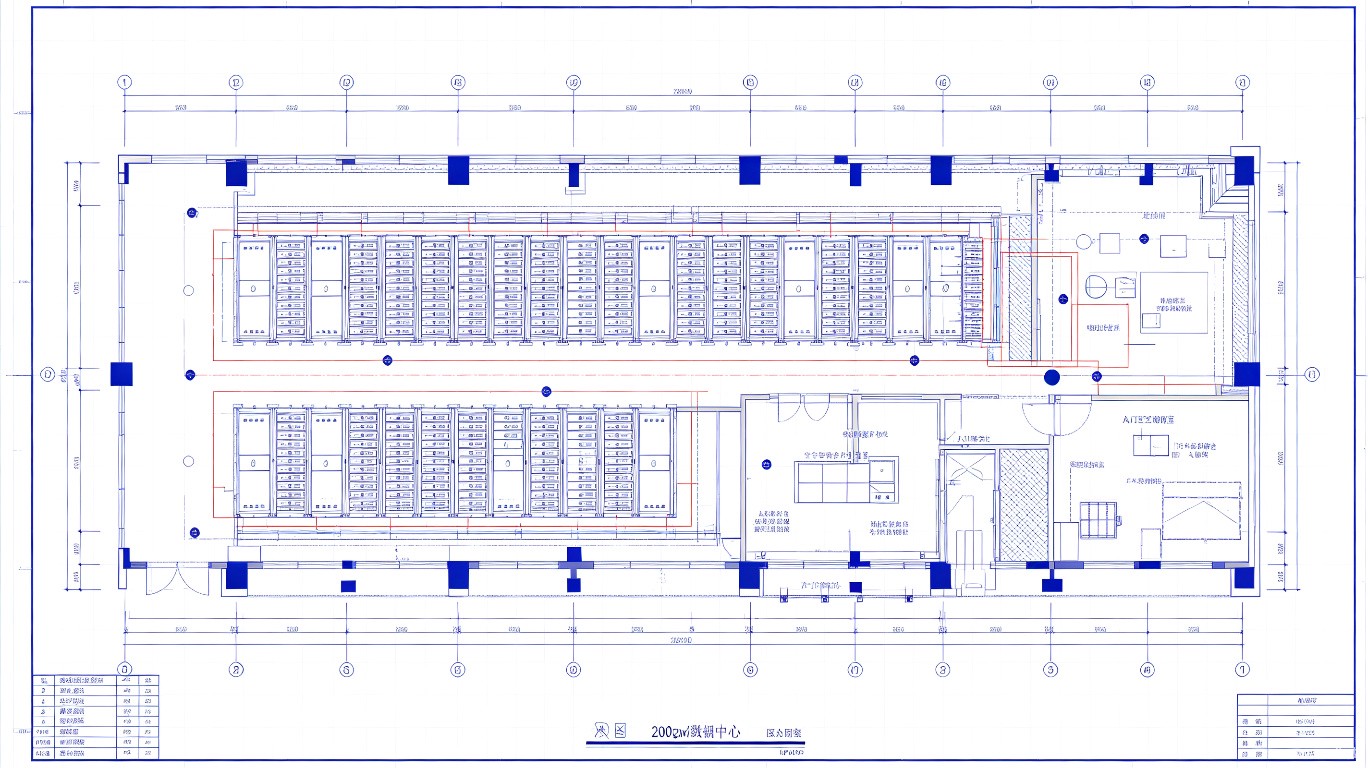

2.2 功能分区规划

整层 200 m² 分区(净使用面积,不含公共走廊):

关键原则:主机房、UPS、电池、配电 四室独立,物理分隔,避免电池酸雾/电磁干扰影响主设备。

—

三、机房装饰装修

3.1 地面:防静电高架地板

• 架空高度 400 mm(下送风所需空间)
• 硫酸钙防静电地板:600×600 mm,承重 1500 kg/m²,集中载荷 ≥ 450 kg
• 贴面材料:高耐磨三聚氰胺/HPL,表面电阻 1×10⁶ ~ 1×10⁹ Ω
• 边缘收口:机房门口及转角处采用阶梯式收边,防止地板松动
• 地面承重加固:电池室下方做钢结构加固,承载 ≥ 1500 kg/m²

3.2 墙面与吊顶

• 墙面:轻钢龙骨 + 防火彩钢板(50 mm 岩棉填充),A 级不燃材料
• 吊顶:铝合金微孔板 600×600 mm,便于上方走线与检修
• 墙面处理:防尘防潮涂料,浅色(米白/浅灰)便于机房照度提升
• 门窗:甲级防火门,外窗全部封闭(无窗或防火窗)

3.3 防水与排水

• 机房外 50 cm 范围做挡水围堰(高 100 mm)
• 精密空调下方设 排水地漏,接到大楼排污管,禁止与强弱电共管
• 屋顶严禁有水管穿越,若有,需做防水槽 + 漏水感应绳

—

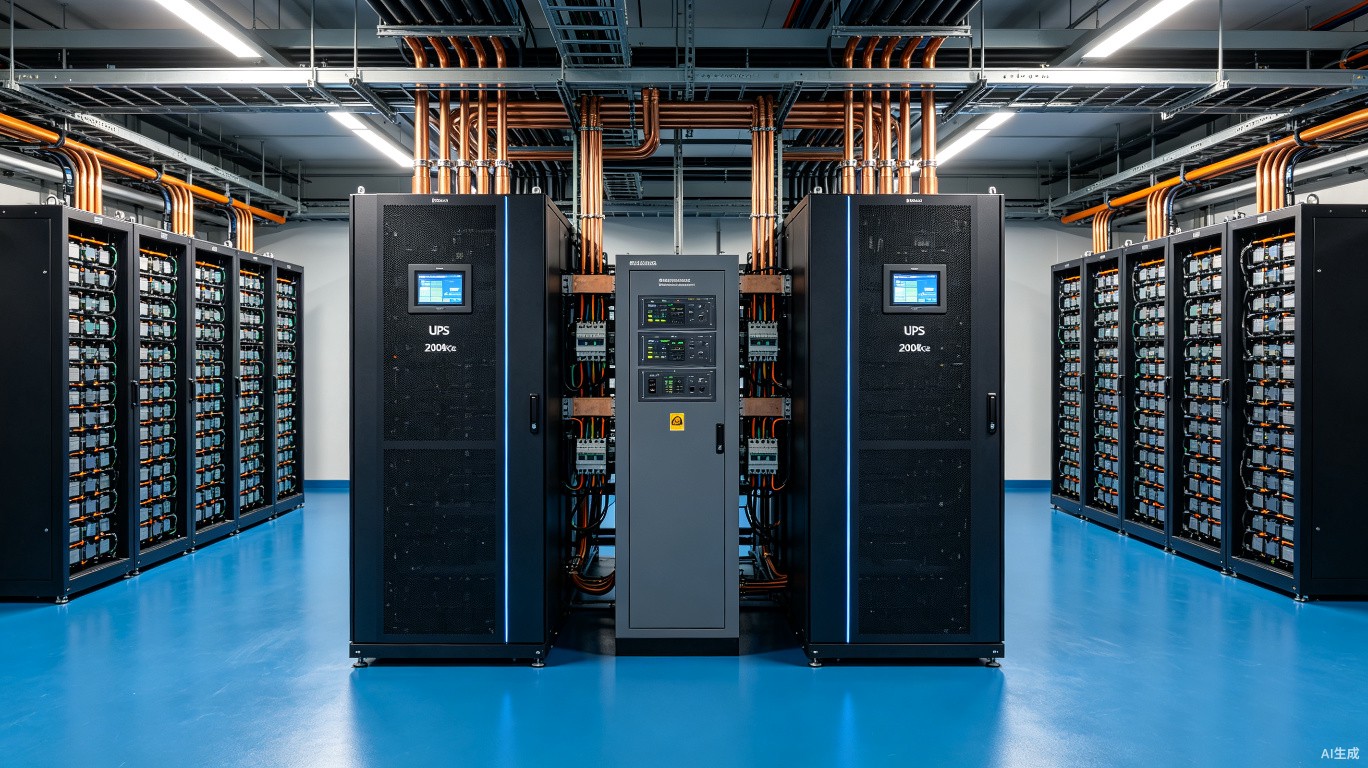

四、UPS 与电池系统

4.1 UPS 容量计算

• 机柜数量:30 个,单柜平均功率按 3 kW(主流 1U/2U 服务器+存储+交换机)
• IT 总功率:30 × 3 = 90 kW
• 冗余要求:N+1,任一台 UPS 故障不影响业务
• UPS 配置:2 台 200 kVA 模块化 UPS(单台可满载 180 kW,负载率 50%,预留扩容)
• 负载率:90 ÷ (2×180) = 25%(过低会拉低 UPS 效率,可启用 ECO 模式)
• 建议:本期负载 90 kW,UPS 总容量 2×200 kVA = 400 kVA,2~3 年内仍有 1.5~2 倍扩容空间

4.2 UPS 选型要点

4.3 电池配置

满载 15 分钟备电计算:

• 电池组电压:DC 384V(32 节 12V 串联)
• 负载功率:90 kW,15 分钟 = 0.25 h
• 考虑 UPS 效率与电池放电特性,需电池容量:

– 90 kW × 0.25 h ÷ 0.96 ÷ 0.85 ≈ 27.5 kWh

• 推荐配置:2 组 12V 100Ah 阀控式密封铅酸蓄电池(或磷酸铁锂),每组 32 节

主流方案对比:

本方案推荐磷酸铁锂:虽然初投资高 30%,但 10 年生命周期内可省 1 次更换费用,且重量减轻 60%(电池室承重要求大幅降低)。

4.4 UPS 配电柜配置

• 市电输入柜:双路市电进线 + ATS 自动切换
• UPS 输出柜:双母线输出,每路 630 A 断路器
• 精密列头柜(PDF):每排机柜 1 台,精确计量每相电流
• STS 静态切换开关:关键负载双路冗余(可选)

—

五、低压配电系统

5.1 市电接入

• 两路独立 10 kV 市电(或一路市电 + 一路柴油发电机)
• 变压器:1 台 800 kVA 干式变压器(预留余量)
• 柴发:1 台 500 kW 柴油发电机,ATS 自动切换,启动时间 ≤ 15 秒
• 柴发储油:室外储油罐 ≥ 8 小时满载耗油

5.2 配电柜配置

5.3 配电设计要点

• 主开关均带分励脱扣,火灾时联动切断非消防电源
• UPS 输出与空调动力完全分走,空调回路接市电,不接 UPS
• 配电柜防护等级 IP54(机柜式),底部进线,顶部出线
• 所有断路器预留 30% 余量
• 谐波治理:在 UPS 输入侧加装 有源滤波器 APF,THDi ≤ 5%

—

六、精密空调与制冷

6.1 冷负荷计算

• IT 设备发热:90 kW(主负载)
• UPS 发热:约 8 kW(损耗)
• 电池发热:约 2 kW
• 照明/人体/围护结构:约 5 kW
• 总冷负荷:≈ 105 kW

6.2 精密空调选型

• 单台冷量:50 kW,采用 行级空调(in-row) 或 房间级精密空调
• 数量:N+1 = 3 台(2 用 1 备)
• 送风方式:下送风 + 冷通道封闭,地板下静压箱送风,机柜前吸风后回风
• 冷通道封闭:玻璃门 + 顶部封闭,冷通道内温度 22 ± 2°C
• 加湿/除湿:配置电极式加湿器 + 冷凝除湿
• 冗余:群控,任一台故障自动启动备机
• 品牌:维谛、华为、佳力图、依米康、英维克

6.3 气流组织

[精密空调] → 地板下静压箱 → 活动地板出风口 → 机柜前面进风
                                                       ↓
                                                 设备发热(热通道)
                                                       ↓
                                              机柜后面回风 → 空调回风口

关键要求:

• 活动地板出风口采用 可调节旋流出风口(开度 50~70%)
• 冷通道温度 22 ± 2°C,露点温度 5.5~9°C
• 湿度 40%~55%,防止静电与凝露

—

七、机柜与冷通道封闭

7.1 机柜配置

• 规格:600×1000×2000 mm(宽×深×高),42U
• 承重:静载 ≥ 1500 kg,带 PDU、托盘、垂直理线架
• 材质:SPCC 冷轧钢板,厚度 ≥ 1.5 mm
• 前门:网孔门(通风率 ≥ 70%),后门双开门
• 顶部:走线槽(支持强弱电分离)
• PDU:每柜 2 条 32 A 工业 PDU(主备,A+B 双母线接入)
• 附件:L 型导轨、盲板(未用 U 位必须装盲板防冷热短路)

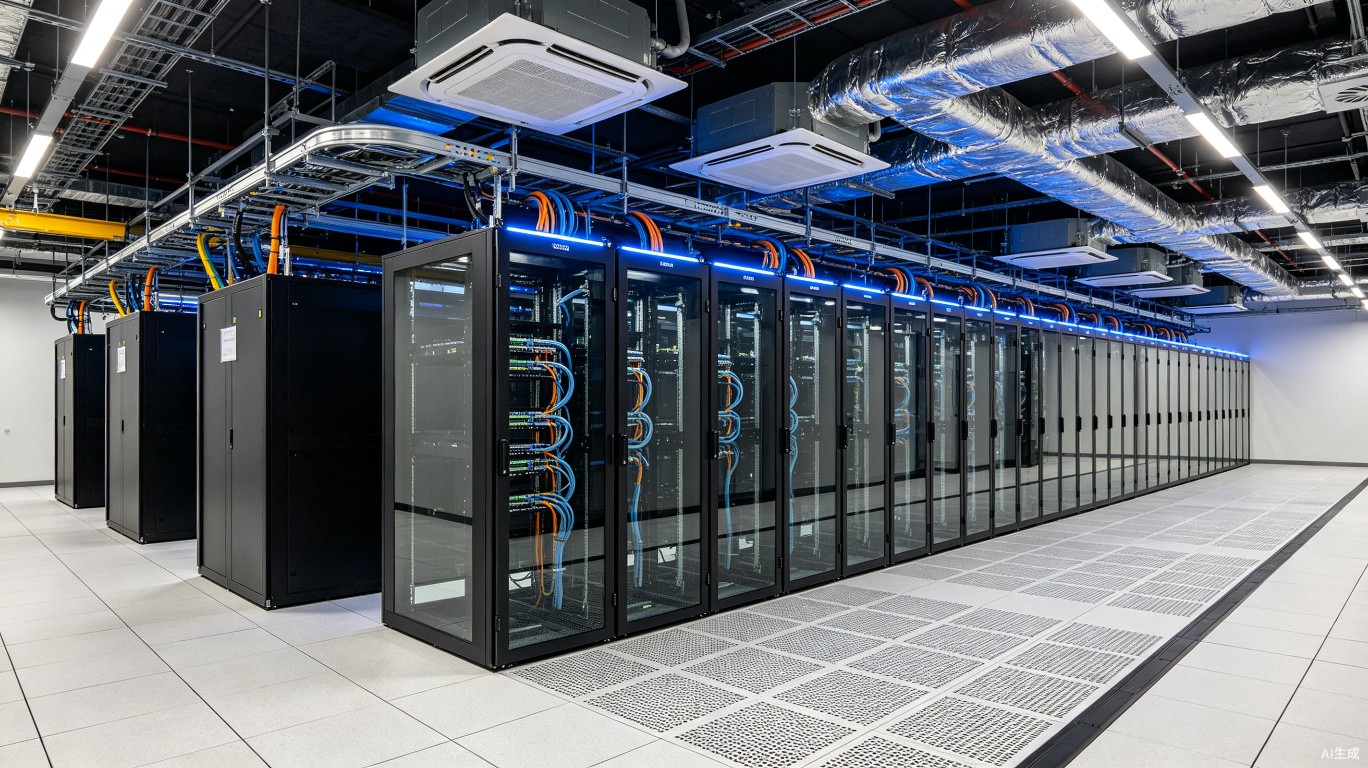

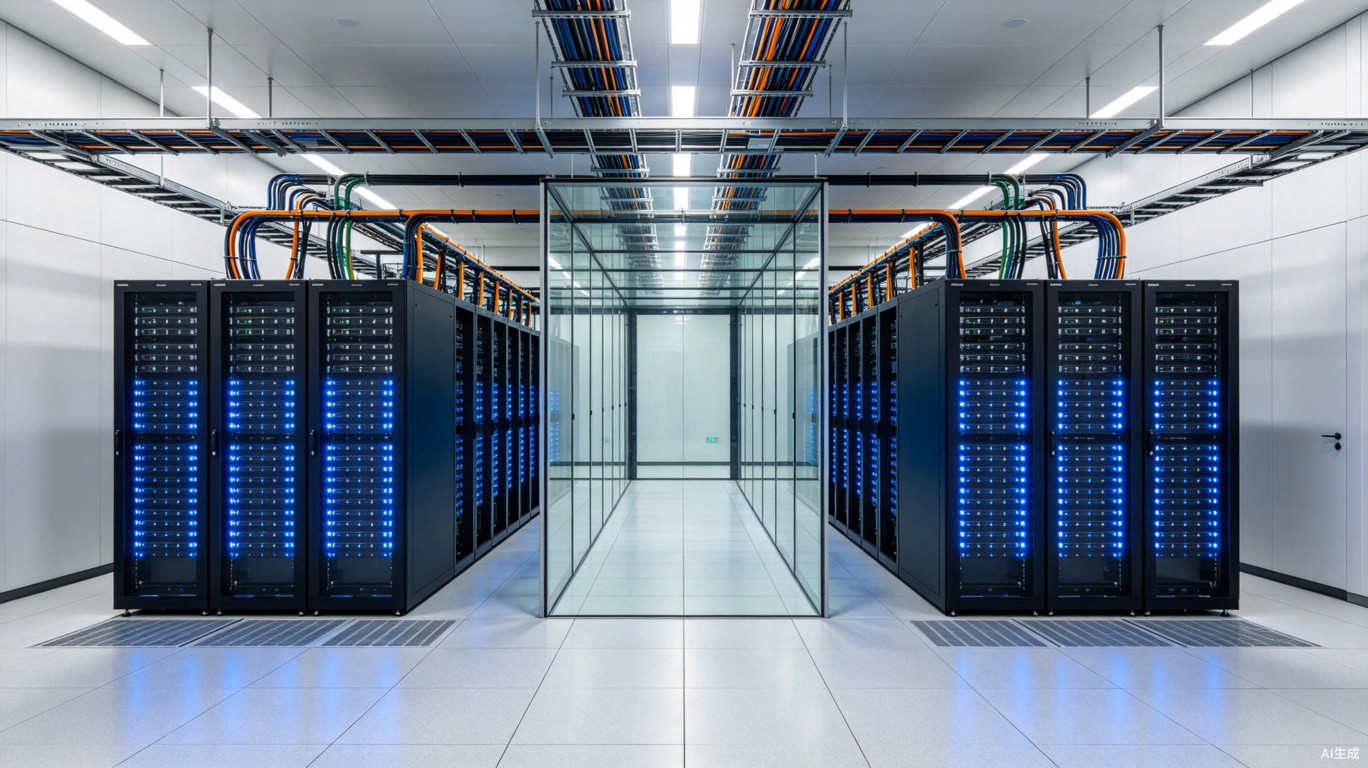

7.2 冷通道封闭系统

• 封闭组件:顶部钢化玻璃 + 自动平滑门/推拉门 + 应急出口
• 长 × 宽:12 米(单排)× 1.2 米(通道宽)
• 顶部天窗:钢化玻璃 + 烟雾感应自动开启(火灾时)
• 应急门:手动推杆,与消防联动
• LED 指示灯:冷通道内温度实时显示

7.3 机柜布局

• 双排面对面布置:30 个机柜,两排各 15 个,中间冷通道
• 机柜间距:背靠背 ≥ 1.2 米,通道宽 ≥ 1.0 米
• 排列方式:“冷通道面对面、热通道背对背”,形成封闭冷区

—

八、桥架与布线

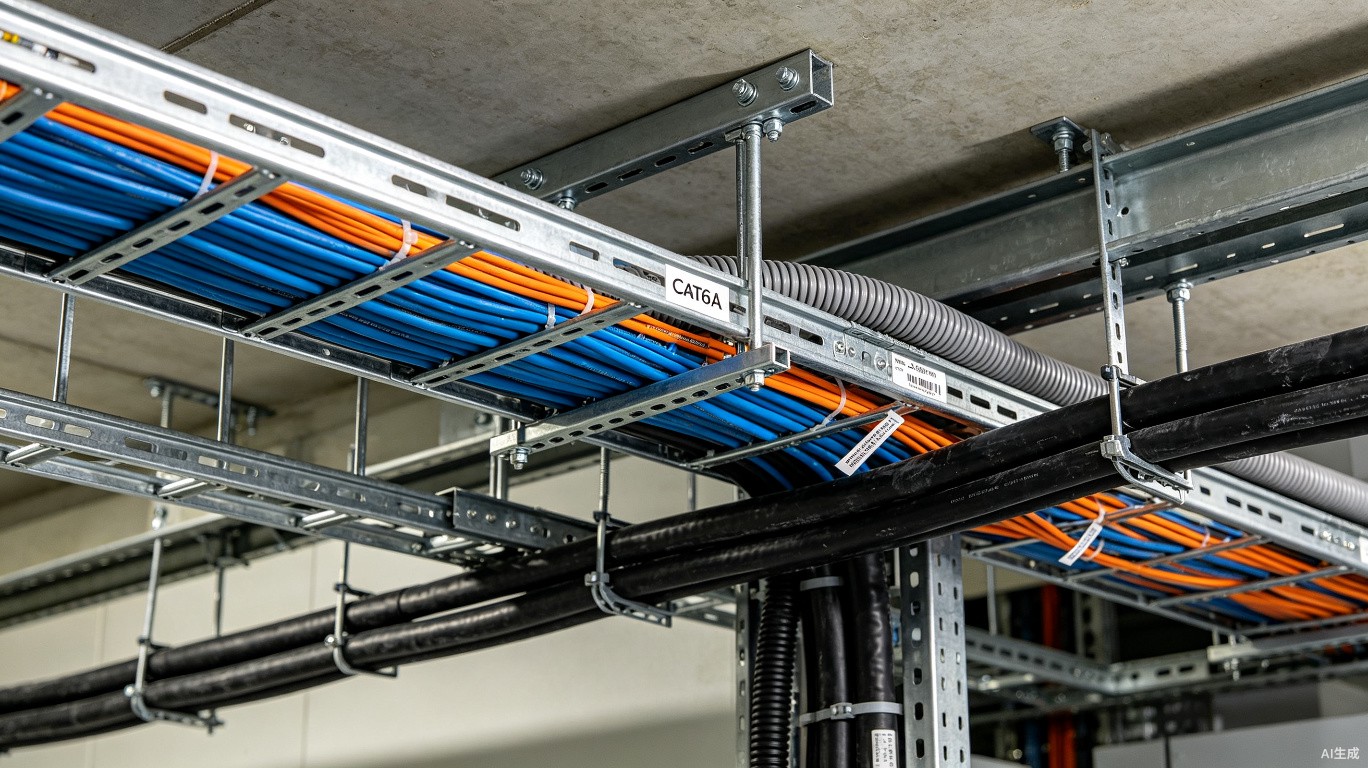

8.1 桥架设计

• 桥架分层:强电桥架与弱电桥架完全分开,平行间距 ≥ 300 mm
• 强电桥架:800×200 mm(主),400×100 mm(支),梯级式桥架,承载电缆重量
• 弱电桥架:400×200 mm,槽式桥架,承载光缆与铜缆
• 敷设方式:上走线,距地 ≥ 2.5 米,距顶 ≥ 300 mm
• 接地:镀锌桥架全程贯通,两端接地,接地电阻 ≤ 4 Ω

8.2 线缆选型

8.3 桥架施工要点

• 横平竖直,每 1.5~2 米设支架,转弯处设吊架
• 穿墙/穿楼板:用防火泥 + 防火板封堵,达到 2 小时耐火极限
• 强弱电交叉:强电在上,弱电在下,中间金属隔板隔离
• 标识:每根桥架、每段线缆两端都有标签(标签机打印)

—

九、防雷与接地

9.1 防雷等级

• 建筑物防雷:按二类防雷建筑物设计
• 机房电源防雷:B+C+D 三级防雷

– B 级:大楼总配电柜,开关型 SPD(放电电流 100 kA)<br> – C 级:楼层配电柜,限压型 SPD(40 kA)<br> – D 级:机房 UPS 输出/精密列头柜,限压型 SPD(20 kA)

• 信号防雷:网络交换机入口加 网络信号防雷器(RJ45 接口)

9.2 接地系统

• 接地铜排:机房内沿墙设 40×4 mm 紫铜排,全程贯通
• 等电位联结:所有机柜、桥架、金属管、空调外壳用 6 mm² 多股铜线 接至铜排
• 接地引入:从大楼联合接地体引入 50 mm² 铜缆至机房铜排

—

十、消防系统

10.1 气体灭火

• 灭火剂:七氟丙烷(HFC-227ea) 或 IG541(洁净气体)
• 灭火方式:全淹没式,设计喷射时间 ≤ 10 秒
• 钢瓶间:独立房间,8~12 瓶组
• 防护区:主机房、UPS 室、电池室、配电室,单独防护区

10.2 火灾报警

• 烟感:机柜上方 0.3 米处设 吸气式烟雾探测(极早期)
• 温感:吊顶下 0.1 米设感温探测器
• 手报按钮:机房出入口、走廊设手动报警按钮
• 声光报警:防护区内外
• 联动控制:火灾时,关闭通风、切断非消防电源、释放气体

10.3 其他

• 配置 应急照明 + 疏散指示标志,断电续航 ≥ 90 分钟
• 配置 消防过滤式自救呼吸器,操作人员 30 秒内撤离

—

十一、动环监控系统

11.1 监控对象

11.2 部署要点

• 动环主机:1U 工控机,部署在 UPS 室
• 采集器:每个机柜 1 路温湿度传感器、每排机柜 1 路漏水绳
• 协议:UPS 支持 Modbus/SNMP,空调支持 Modbus
• 告警:短信 + 声光 + 微信/钉钉推送
• 历史数据:保存 ≥ 1 年

—

十二、项目造价估算(2026 年华东地区参考)

含柴发与变压器的大系统合计:约 350~500 万元

—

十三、避坑指南(血泪经验)

—

十四、施工与验收节点

—

十五、总结

200 m² 中型机房建设,核心是”五独立、四到位、三合规”:

• 五独立:主机房、UPS、电池、配电、空调 五室独立
• 四到位:承重加固到位、桥架分离到位、防雷接地到位、动环监控到位
• 三合规:GB 50174(设计)、GB 50462(施工)、GB 50300(验收)

把这五件事做扎实,一套投资 250~500 万元的机房,可以稳定支撑业务 10 年以上。

—

*本文参考规范:GB 50174-2017《数据中心设计规范》、GB 50462-2015《数据中心基础设施施工及验收规范》、GB 50300-2013《建筑工程施工质量验收统一标准》、GB 50057-2010《建筑物防雷设计规范》、GB 50054-2011《低压配电设计规范》。*
